Защитные решетки Арктос БСР 300х150, БСР 400х200, БСР 500х250, БСР 500х300, БСР 600х300, БСР 600х350, БСР 700х400, БСР 800х500, БСР 1000х500
Защитные решетки Арктос БСР предназначены для защиты прямоугольных канальных вентиляторов и других элементов вентиляционных систем от попадания в них посторонних предметов. Коэффициент живого сечения решеток - 0,72. К фланцам вентиляторов и воздуховодов решетки крепятся болтами. Вентиляционная решетка БСР изготавливаются из оцинкованной стали. При изготовлении продукции на заказ возможна окраска решеток методом порошкового напыления в любой цвет по каталогу RAL.

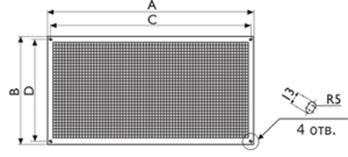

Технический рисунок
Модели и размеры инерционных решеток Арктос БСР
|
Модель |
A |
В |
C |
D |
Вес, кг |
|
БСР 300х150 |
350 |
200 |
322 |
172 |
0,55 |
|
БСР 400х200 |
450 |
250 |
422 |
222 |
0,79 |
|
БСР 500х250 |
550 |
300 |
522 |
272 |
1,08 |
|
БСР 500х300 |
550 |
350 |
522 |
322 |
1,17 |
|
БСР 600х300 |
650 |
350 |
622 |
322 |
1,33 |
|
БСР 600х350 |
650 |
400 |
622 |
372 |
1,48 |
|
БСР 700х400 |
750 |
450 |
722 |
422 |
1,85 |
|
БСР 800х500 |
850 |
550 |
822 |
522 |
2,45 |
|
БСР 1000х500 |
1050 |
550 |
1022 |
522 |
2,94 |
