Воздушные фильтры Арктос ФЛК 100, ФЛК 125, ФЛК 160, ФЛК 200, ФЛК 250, ФЛК 315, ФЛК 400 для круглых каналов
Воздушные фильтры Арктос ФЛК предназначенные для круглых каналов, по своей конструкции состоят из двух основных комплектующих - корпуса с крышкой и фильтрующего элемента. Корпус выполнен в виде прямоугольной коробки, закрывающейся крышкой. Материалом для изготовления корпуса служит оцинкованная сталь. Размерный ряд фильтров ФЛК, выпускаемых Арктос, зависит от диаметра воздуховода – от 100 мм до 400 мм.
Общая характеристика
Монтаж в систему вентиляции и подсоединение к воздуховодам производится через боковые патрубки. Герметичность соединения достигается применением резиновых уплотнителей. Монтаж может производится как при вертикальном, так и при горизонтальном расположении фильтра. Важным условием монтажа является доступность снятия крышки и замены фильтрующих элементов. Размерный ряд фильтров ФЛК, выпускаемых Арктос, зависит от диаметра воздуховода.

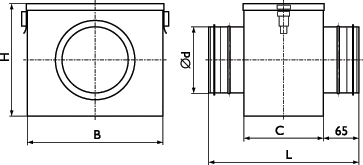

Технический рисунок
Размеры и модели воздушных фильтров Арктос ФЛК
Тип фильтра |
Ød |
B |
H |
C |
L |
Вес, кг |
ФЛК 100 |
100 |
205 |
170 |
120 |
230 |
1,5 |
ФЛК 125 |
125 |
215 |
205 |
140 |
250 |
1,7 |
ФЛК 160 |
160 |
265 |
235 |
155 |
265 |
2,0 |
ФЛК 200 |
200 |
315 |
275 |
180 |
290 |
3,0 |
ФЛК 250 |
250 |
365 |
325 |
230 |
340 |
4,5 |
ФЛК 315 |
315 |
425 |
390 |
330 |
440 |
6,2 |
ФЛК 400 |
400 |
515 |
495 |
455 |
565 |
8,0. |
