Вихревые панельные воздухораспределители Арктос 7ВПВ, 7ВПВР, 7ВПВ-С, 7ВПВР-С
Вихревые панельные воздухораспределители Арктос 7ВПВ, 7ВПВР, 7ВПВ-С, 7ВПВР-С предназначены для установки в системах приточной вентиляции и кондиционирования и подачи воздуха в верхнюю зону помещений различного типа и назначения. Воздухораспределители 7ВПВ, 7ВПВР, 7ВПВ-С, 7ВПВР-С состоят из воздухораздающей панели прямоугольной формы, в которой установлены регулируемые линейные ячейки, расположенные вертикально на лицевой панели, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры панельных воздухораспределителей Арктос 7ВПВ и 7ВПВР, 7ВПВ-С, 7ВПВР-С – от 300х300мм до 595х595мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 7ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 7ВПВ, 7ВПВР, 7ВПВ-С, 7ВПВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

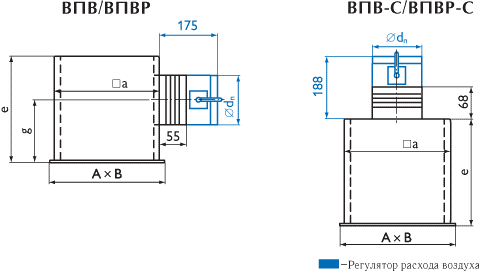

Технический рисунок
Лицевая панель воздухораспределителя 7ВПВ, 7ВПВР
Размеры и модели панельных воздухораспределителей Арктос 7ВПВ, 7ВПВР
Модель |
F0, м2 |
A, мм |
В, мм |
Ødп, мм |
□а, мм |
e, мм |
g, мм |
Вес, кг |
|
7ВПВ/7ВПВР |
7ВПВ |
7ВПВР |
|||||||
300х300-12 |
0,014 |
300 |
300 |
159 |
270 |
270 |
150 |
2,6 |
3,5 |
450х450-12 |
0,014 |
450 |
450 |
159 |
270 |
270 |
150 |
3,4 |
4,2 |
450х450-36 |
0,033 |
450 |
450 |
199 |
420 |
350 |
210 |
5,5 |
6,4 |
595х595-12 |
0,014 |
595 |
595 |
159 |
270 |
270 |
150 |
4,3 |
5,2 |
595х595-36 |
0,033 |
595 |
595 |
199 |
420 |
350 |
210 |
6,4 |
7,4 |
595х595-45 |
0,074 |
595 |
595 |
249 |
570 |
430 |
230 |
8,5 |
9,7 |
7ВПВ-С/7ВПВР-С |
7ВПВ-С |
7ВПВР-С |
|||||||
300х300-12 |
0,014 |
300 |
300 |
159 |
270 |
200 |
- |
2,3 |
3,2 |
450х450-12 |
0,014 |
450 |
450 |
159 |
270 |
- |
3,0 |
3,9 |
|
450х450-36 |
0,033 |
450 |
450 |
199 |
420 |
- |
4,4 |
5,3 |
|
595х595-12 |
0,014 |
595 |
595 |
159 |
270 |
- |
4,0 |
4,8 |
|
595х595-36 |
0,033 |
595 |
595 |
199 |
420 |
- |
5,4 |
6,3 |
|
595х595-45 |
0,074 |
595 |
595 |
249 |
570 |
- |
6,8 |
8,0 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 7ВПВ и 7ВПВР
Данные для подбора воздухораспределителей 7ВПВ, 7ВПВР при подаче воздуха
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||

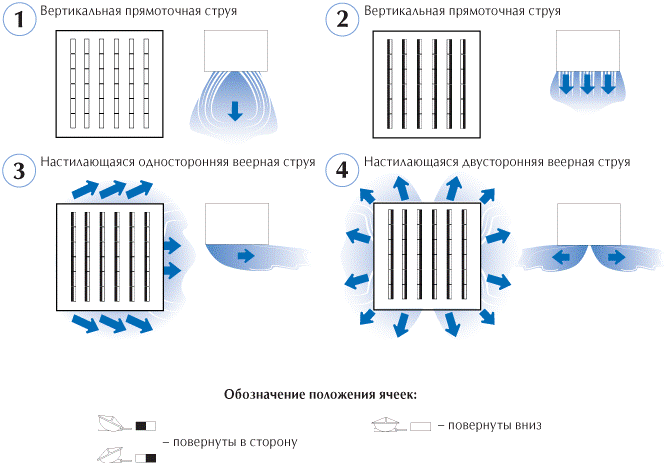

Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
300х300-12 |
40 |
4 |
4,1 |
1,6 |
80 |
15 |
8 |
3,2 |
130 |
41 |
13,0 |
5,3 |
260 |
162 |
26,0 |
11,0 |
7,0 |
450х450-12 |
40 |
4 |
4,1 |
1,6 |
80 |
15 |
8 |
3,2 |
130 |
41 |
13,0 |
5,3 |
260 |
162 |
26,0 |
11,0 |
7,0 |
450х450-36 |
120 |
6 |
5,6 |
2,2 |
180 |
14 |
8 |
3,4 |
280 |
33 |
13,0 |
5,2 |
540 |
124 |
25,0 |
10,0 |
6,7 |
595х595-12 |
40 |
4 |
4,1 |
1,6 |
80 |
15 |
8 |
3,2 |
130 |
41 |
13,0 |
5,3 |
260 |
162 |
26,0 |
11,0 |
7,0 |
595х595-36 |
120 |
6 |
5,6 |
2,2 |
180 |
14 |
8 |
3,4 |
280 |
33 |
13,0 |
5,2 |
540 |
124 |
25,0 |
10,0 |
6,7 |
595х595-45 |
230 |
5 |
6,1 |
2,4 |
350 |
10 |
9 |
3,7 |
530 |
24 |
14,0 |
5,6 |
950 |
77 |
25,0 |
10,0 |
6,7 |
Вертикальная прямоточная струя (схема 2) |
|||||||||||||||||
300х300-12 |
40 |
4 |
3,2 |
1,3 |
80 |
15 |
6 |
2,5 |
130 |
41 |
10,0 |
4,1 |
260 |
162 |
21,0 |
8,2 |
5,5 |
450х450-12 |
40 |
4 |
3,2 |
1,3 |
80 |
15 |
6 |
2,5 |
130 |
41 |
10,0 |
4,1 |
260 |
162 |
21,0 |
8,2 |
5,5 |
450х450-36 |
120 |
6 |
3,9 |
1,5 |
180 |
14 |
6 |
2,3 |
280 |
33 |
9,0 |
3,6 |
540 |
124 |
17,0 |
6,9 |
4,6 |
595х595-12 |
40 |
4 |
3,2 |
1,3 |
80 |
15 |
6 |
2,5 |
130 |
41 |
10,0 |
4,1 |
260 |
162 |
21,0 |
8,2 |
5,5 |
595х595-36 |
120 |
6 |
3,9 |
1,5 |
180 |
14 |
6 |
2,3 |
280 |
33 |
9,0 |
3,6 |
540 |
124 |
17,0 |
6,9 |
4,6 |
595х595-45 |
230 |
5 |
3,6 |
1,5 |
350 |
10 |
6 |
2,2 |
530 |
24 |
8,4 |
3,4 |
950 |
77 |
15,0 |
6,0 |
4,0 |
Настилающаяся односторонняя веерная струя (схема 3)* |
|||||||||||||||||
300х300-12 |
40 |
3 |
4,0 |
1,6 |
80 |
13 |
8 |
3,2 |
130 |
35 |
13,0 |
5,2 |
260 |
141 |
26,0 |
10,0 |
6,9 |
450х450-12 |
40 |
3 |
4,0 |
1,6 |
80 |
13 |
8 |
3,2 |
130 |
35 |
13,0 |
5,2 |
260 |
141 |
26,0 |
10,0 |
6,9 |
450х450-36 |
120 |
5 |
7,8 |
3,1 |
180 |
12 |
12 |
4,7 |
280 |
29 |
18,0 |
7,3 |
540 |
108 |
35,0 |
14,0 |
9,4 |
595х595-12 |
40 |
3 |
4,0 |
1,6 |
80 |
13 |
8 |
3,2 |
130 |
35 |
13,0 |
5,2 |
260 |
141 |
26,0 |
10,0 |
6,9 |
595х595-36 |
120 |
5 |
7,8 |
3,1 |
180 |
12 |
12 |
4,7 |
280 |
29 |
18,0 |
7,3 |
540 |
108 |
35,0 |
14,0 |
9,4 |
595х595-45 |
240 |
4 |
7,5 |
3,0 |
400 |
12 |
12 |
5,0 |
630 |
29 |
20,0 |
7,9 |
1160 |
100 |
36,0 |
14,0 |
9,7 |
Настилающаяся двухсторонняя веерная струя (схема 4)* |
|||||||||||||||||
300х300-12 |
40 |
3 |
2,0 |
0,8 |
80 |
13 |
4 |
1,6 |
130 |
35 |
6,6 |
2,6 |
260 |
141 |
13,0 |
5,3 |
3,5 |
450х450-12 |
40 |
3 |
2,0 |
0,8 |
80 |
13 |
4 |
1,6 |
130 |
35 |
6,6 |
2,6 |
260 |
141 |
13,0 |
5,3 |
3,5 |
450х450-36 |
120 |
5 |
3,9 |
1,6 |
180 |
12 |
6 |
2,4 |
280 |
29 |
9,2 |
3,7 |
540 |
108 |
18,0 |
7,1 |
4,7 |
595х595-12 |
40 |
3 |
2,0 |
0,8 |
80 |
13 |
4 |
1,6 |
130 |
35 |
6,6 |
2,6 |
260 |
141 |
13,0 |
5,3 |
3,5 |
595х595-36 |
120 |
5 |
3,9 |
1,6 |
180 |
12 |
6 |
2,4 |
280 |
29 |
9,2 |
3,7 |
540 |
108 |
18,0 |
7,1 |
4,7 |
595х595-45 |
240 |
4 |
5,3 |
2,1 |
400 |
12 |
9 |
3,5 |
630 |
29 |
14,0 |
5,5 |
1160 |
100 |
26,0 |
10,0 |
6,8 |
* При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
% открытия регулятора |
100% |
70% |
50% |
К |
1,7 |
7 |
20 |
