Вихревые панельные воздухораспределители Арктос 7ВКВ, 7ВКВР, 7ВКВ-С, 7ВКВР-С
Вихревые панельные воздухораспределители Арктос 7ВКВ, 7ВКВР, 7ВКВ-С, 7ВКВР-С используются для подачи воздуха через системы вентиляции и кондиционирования из верхней зоны помещений различного типа. Воздухораспределители 7ВКВ, 7ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, расположенные горизонтально и вертикально от края панели до центра, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальный поворот линейных ячеек позволяет подавать приточный воздух струями различной формы. Размер вихревых панельных воздухораспределителей Арктос 7ВКВ, 7ВКВР, 7ВКВ-С, 7ВКВР-С используются – от 315 мм до 595 мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 7ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 7ВКВ, 7ВКВР, 7ВКВ-С, 7ВКВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

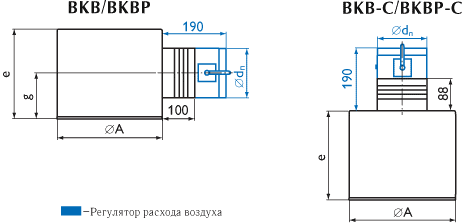

Технический рисунок
Лицевая панель воздухораспределителя 7ВКВ, 7ВКВР
Размеры и модели панельных воздухораспределителей Арктос 7ВКВ, 7ВКВР
|
Модель |
F0, м2 |
ØA, мм |
Ødп, мм |
e, мм |
g, мм |
Вес, кг |
|
|
7ВКВ/ 7ВКВР |
7ВКВ |
7ВКВР |
|||||
|
315-16 |
0,016 |
315 |
159 |
230 |
115 |
2,9 |
3,5 |
|
450-42 |
0,044 |
450 |
199 |
265 |
133 |
5,4 |
6,2 |
|
595-70 |
0,09 |
595 |
249 |
315 |
158 |
9,3 |
10,4 |
|
7ВКВ-С/ 7ВКВР-С |
7ВКВ-С |
7ВКВР-С |
|||||
|
315-16 |
0,016 |
315 |
159 |
200 |
- |
3 |
3,6 |
|
450-42 |
0,044 |
450 |
199 |
200 |
- |
4,9 |
5,7 |
|
595-70 |
0,09 |
595 |
249 |
200 |
- |
7,9 |
8,9 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 7ВКВ, 7ВКВР
Данные для подбора воздухораспределителей 7ВКВ, 7ВКВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
315-12 |
40 |
4 |
3,8 |
1,5 |
80 |
17 |
8 |
3,0 |
130 |
45 |
12,0 |
4,9 |
260 |
180 |
24,0 |
9,8 |
6,5 |
|
450-42 |
120 |
5 |
4,8 |
1,9 |
180 |
11 |
7 |
2,9 |
280 |
28 |
11,0 |
4,5 |
540 |
103 |
22,0 |
8,7 |
5,8 |
|
595-70 |
230 |
5 |
5,5 |
2,2 |
350 |
10 |
8 |
3,4 |
530 |
24 |
13,0 |
5,1 |
950 |
77 |
23,0 |
9,1 |
6,1 |
|
Вертикальная прямоточная струя (схема 2) |
|||||||||||||||||
|
315-16 |
40 |
3 |
2,9 |
1,2 |
80 |
11 |
6 |
2,3 |
130 |
30 |
9,5 |
3,8 |
260 |
120 |
19,0 |
7,6 |
5,1 |
|
450-42 |
120 |
3 |
3,3 |
1,3 |
180 |
8 |
5 |
2,0 |
280 |
18 |
7,8 |
3,1 |
540 |
69 |
15,0 |
6,0 |
4,0 |
|
595-70 |
230 |
3 |
3,3 |
1,3 |
350 |
7 |
5 |
2,0 |
530 |
16 |
7,6 |
3,0 |
950 |
51 |
14,0 |
5,4 |
3,6 |
|
Настилающаяся односторонняя веерная струя (схема 3)* |
|||||||||||||||||
|
315-16 |
40 |
2 |
3,7 |
1,5 |
80 |
10 |
7 |
3,0 |
130 |
26 |
12,0 |
4,8 |
260 |
105 |
24,0 |
9,7 |
6,4 |
|
450-42 |
120 |
3 |
6,7 |
2,7 |
180 |
7 |
10 |
4,0 |
280 |
16 |
16,0 |
6,3 |
540 |
60 |
30,0 |
12,0 |
8,1 |
|
595-70 |
240 |
3 |
6,8 |
2,7 |
400 |
8 |
11 |
4,5 |
630 |
20 |
18,0 |
7,1 |
1160 |
67 |
33,0 |
13,0 |
8,7 |
|
Настилающаяся двусторонняя веерная струя (схема 4)* |
|||||||||||||||||
|
315-16 |
40 |
2 |
1,9 |
0,8 |
80 |
10 |
4 |
1,5 |
130 |
26 |
6,1 |
2,4 |
260 |
105 |
12,0 |
4,9 |
3,3 |
|
450-42 |
120 |
3 |
3,4 |
1,4 |
180 |
7 |
5 |
2,0 |
280 |
16 |
7,9 |
3,2 |
540 |
60 |
15,0 |
6,1 |
4,1 |
|
595-70 |
240 |
3 |
4,8 |
1,9 |
400 |
8 |
8 |
3,2 |
630 |
20 |
13,0 |
5,0 |
1160 |
67 |
23,0 |
9,2 |
6,2 |
* При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

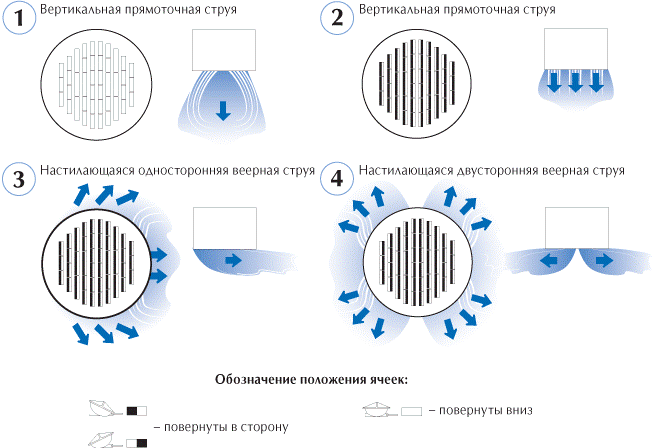

Схема положения ячеек в зависимости от вида формируемой струи
