Вихревые панельные воздухораспределители Арктос 6ВПВ, 6ВПВР, 6ВПВ-С, 6ВПВР-С
Вихревые панельные воздухораспределители Арктос 6ВПВ, 6ВПВР, 6ВПВ-С, 6ВПВР-С предназначены для подачи воздуха через системы вентиляции, кондиционирования в помещения различного типа и назначения. Воздухораспределители 6ВПВ, 6ВПВР, 6ВПВ-С, 6ВПВР-С состоят из воздухораздающей панели прямоугольной формы, в которой установлены регулируемые линейные ячейки, расположенные горизонтально и вертикально по периметру квадрата от края панели до центра, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры панельных воздухораспределителей Арктос 6ВПВ, 6ВПВР, 6ВПВ-С, 6ВПВР-С – от 300х300мм до 595х595мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 6ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 6ВПВ, 6ВПВР, 6ВПВ-С, 6ВПВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

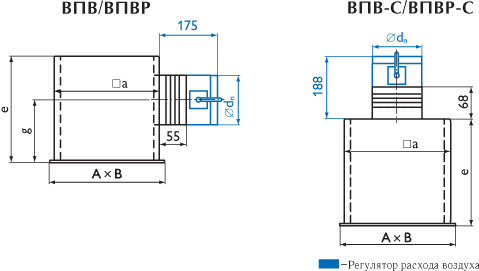

Технический рисунок

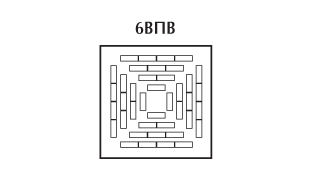

Лицевая панель воздухораспределителя 6ВПВ, 6ВПВР
Размеры и модели панельных воздухораспределителей Арктос 6ВПВ, 6ВПВР
|
Модель |
F0, м2 |
A, мм |
В, мм |
Ødп, мм |
□а, мм |
e, мм |
g, мм |
Вес, кг |
|
|
6ВПВ/6ВПВР |
6ВПВ |
6ВПВР |
|||||||
|
300х300-24 |
0,022 |
300 |
300 |
159 |
270 |
270 |
150 |
2,6 |
3,5 |
|
450х450-24 |
0,022 |
450 |
450 |
159 |
270 |
270 |
150 |
3,3 |
4,2 |
|
450х450-60 |
0,055 |
450 |
450 |
199 |
420 |
350 |
210 |
5,4 |
6,3 |
|
595х595-24 |
0,022 |
595 |
595 |
159 |
270 |
270 |
150 |
4,3 |
5,2 |
|
595х595-60 |
0,055 |
595 |
595 |
199 |
420 |
350 |
210 |
6,3 |
7,3 |
|
595х595-112 |
0,103 |
595 |
595 |
249 |
570 |
430 |
230 |
8,4 |
9,7 |
|
6ВПВ-С/6ВПВР-С |
6ВПВ-С |
6ВПВР-С |
|||||||
|
300х300-24 |
0,022 |
300 |
300 |
159 |
270 |
200 |
- |
2,3 |
3,1 |
|
450х450-24 |
0,022 |
450 |
450 |
159 |
270 |
- |
3,0 |
3,9 |
|
|
450х450-60 |
0,055 |
450 |
450 |
199 |
420 |
- |
4,3 |
5,2 |
|
|
595х595-24 |
0,022 |
595 |
595 |
159 |
270 |
- |
4,0 |
4,8 |
|
|
595х595-60 |
0,055 |
595 |
595 |
199 |
420 |
- |
5,3 |
6,2 |
|
|
595х595-112 |
0,103 |
595 |
595 |
249 |
570 |
- |
6,7 |
8,0 |
|
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 6ВПВ и 6ВПВР
Данные для подбора воздухораспределителей 6ВПВ, 6ВПВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
300х300-24 |
60 |
7 |
1,9 |
0,7 |
90 |
16 |
3 |
1,1 |
150 |
44 |
4,6 |
1,9 |
280 |
153 |
8,6 |
3,5 |
2,3 |
|
450х450-24 |
60 |
7 |
1,9 |
0,7 |
90 |
16 |
3 |
1,1 |
150 |
44 |
4,6 |
1,9 |
280 |
153 |
8,6 |
3,5 |
2,3 |
|
450х450-60 |
200 |
9 |
5,8 |
2,3 |
290 |
20 |
8 |
3,4 |
420 |
41 |
12,0 |
4,9 |
710 |
117 |
21,0 |
8,2 |
5,5 |
|
595х595-24 |
60 |
7 |
1,9 |
0,7 |
90 |
16 |
3 |
1,1 |
150 |
44 |
4,6 |
1,9 |
280 |
153 |
8,6 |
3,5 |
2,3 |
|
595х595-60 |
200 |
9 |
5,8 |
2,3 |
290 |
20 |
8 |
3,4 |
420 |
41 |
12,0 |
4,9 |
710 |
117 |
21,0 |
8,2 |
5,5 |
|
595х595-112 |
315 |
7 |
6,7 |
2,7 |
470 |
15 |
10 |
4,0 |
695 |
32 |
15,0 |
5,9 |
1230 |
101 |
26,0 |
10,0 |
7,0 |
|
Настилающаяся веерная струя (схема 2)* |
|||||||||||||||||
|
595х595-112 |
460 |
9 |
9,2 |
3,7 |
690 |
20 |
14 |
5,5 |
1000 |
42 |
20,0 |
8,0 |
1680 |
120 |
33,0 |
13,0 |
8,9 |
|
Коническая несмыкающаяся струя (схема 3)** |
|||||||||||||||||
|
300х300-24 |
80 |
5 |
2,8 |
1,1 |
140 |
16 |
5 |
1,9 |
230 |
43 |
8,0 |
3,2 |
440 |
159 |
15,0 |
6,1 |
4,1 |
|
450х450-24 |
80 |
5 |
2,8 |
1,1 |
140 |
16 |
5 |
1,9 |
230 |
43 |
8,0 |
3,2 |
440 |
159 |
15,0 |
6,1 |
4,1 |
|
450х450-60 |
220 |
6 |
4,8 |
1,9 |
350 |
16 |
8 |
3,1 |
530 |
37 |
12,0 |
4,6 |
975 |
125 |
21,0 |
8,5 |
5,7 |
|
595х595-24 |
80 |
5 |
2,8 |
1,1 |
140 |
16 |
5 |
1,9 |
230 |
43 |
8,0 |
3,2 |
440 |
159 |
15,0 |
6,1 |
4,1 |
|
595х595-60 |
220 |
6 |
4,8 |
1,9 |
350 |
16 |
8 |
3,1 |
530 |
37 |
12,0 |
4,6 |
975 |
125 |
21,0 |
8,5 |
5,7 |
|
Вертикальная дальнобойная прямоточная струя (схема 4) |
|||||||||||||||||
|
300х300-24 |
50 |
3 |
4,3 |
1,7 |
70 |
7 |
6 |
2,4 |
130 |
23 |
11,0 |
4,4 |
250 |
84 |
21,0 |
8,5 |
5,7 |
|
450х450-24 |
50 |
3 |
4,3 |
1,7 |
70 |
7 |
6 |
2,4 |
130 |
23 |
11,0 |
4,4 |
250 |
84 |
21,0 |
8,5 |
5,7 |
|
450х450-60 |
120 |
3 |
6,5 |
2,6 |
230 |
11 |
12 |
5,0 |
390 |
33 |
21,0 |
8,4 |
730 |
115 |
39,0 |
16,0 |
10,0 |
|
595х595-24 |
50 |
3 |
4,3 |
1,7 |
70 |
7 |
6 |
2,4 |
130 |
23 |
11,0 |
4,4 |
250 |
84 |
21,0 |
8,5 |
5,7 |
|
595х595-60 |
120 |
3 |
6,5 |
2,6 |
230 |
11 |
12 |
5,0 |
390 |
33 |
21,0 |
8,4 |
730 |
115 |
39,0 |
16,0 |
10,0 |
|
595х595-112 |
250 |
4 |
9,9 |
3,9 |
420 |
11 |
17 |
6,6 |
680 |
29 |
27,0 |
11,0 |
1240 |
95 |
49,0 |
20,0 |
13,0 |
* При отсутствии настилающей поверхности дальнобойность потока уменьшается в соответствии с коэффициентом 0,7.
** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

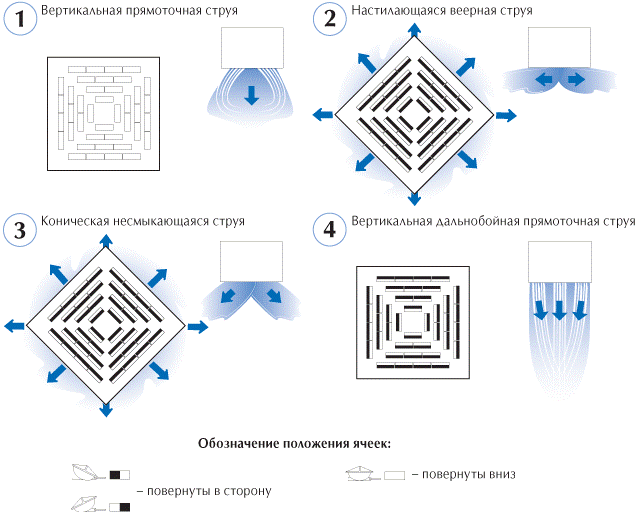

Схема положения ячеек в зависимости от вида формируемой струи
