Вихревые панельные воздухораспределители Арктос 6ВКВ, 6ВКВР, 6ВКВ-С, 6ВКВР-С
Вихревые панельные воздухораспределители Арктос 6ВКВ, 6ВКВР, 6ВКВ-С, 6ВКВР-С используются для подачи воздуха через системы вентиляции и кондиционирования из верхней зоны помещений различного типа. Воздухораспределители 6ВКВ, 6ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, расположенные горизонтально и вертикально от края панели до центра, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальный поворот линейных ячеек позволяет подавать приточный воздух струями различной формы. Размер вихревых панельных воздухораспределителей Арктос 6ВКВ, 6ВКВР, 6ВКВ-С, 6ВКВР-С используются – от 315 мм до 595 мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 6ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 6ВКВ, 6ВКВР, 6ВКВ-С, 6ВКВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

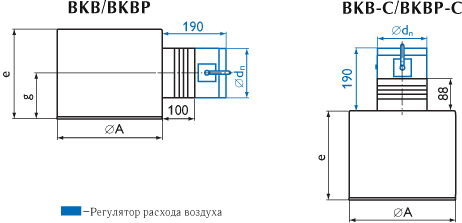

Технический рисунок
Лицевая панель воздухораспределителя 6ВКВ, 6ВКВР
Размеры и модели панельных воздухораспределителей Арктос 6ВКВ, 6ВКВР
|
Модель |
F0, м2 |
ØA, мм |
Ødп, мм |
e, мм |
g, мм |
Вес, кг |
|
|
6ВКВ/ 6ВКВР |
6ВКВ |
6ВКВР |
|||||
|
315-16 |
0,018 |
315 |
159 |
230 |
115 |
2,9 |
3,5 |
|
450-40 |
0,037 |
450 |
199 |
265 |
133 |
5,4 |
6,2 |
|
595-84 |
0,077 |
595 |
249 |
315 |
158 |
9,4 |
10,5 |
|
6ВКВ-С/ 6ВКВР-С |
6ВКВ-С |
6ВКВР-С |
|||||
|
315-16 |
0,018 |
315 |
159 |
200 |
- |
3 |
3,5 |
|
450-40 |
0,037 |
450 |
199 |
200 |
- |
4,9 |
5,7 |
|
595-84 |
0,077 |
595 |
249 |
200 |
- |
7,9 |
9 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 6ВКВ, 6ВКВР
Данные для подбора воздухораспределителей 6ВКВ, 6ВКВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
315-16 |
60 |
11 |
2,1 |
0,8 |
90 |
25 |
3 |
1,2 |
150 |
69 |
5,2 |
2,1 |
280 |
241 |
9,7 |
3,9 |
2,6 |
|
450-40 |
200 |
21 |
7,1 |
2,8 |
290 |
44 |
10 |
4,1 |
420 |
92 |
15,0 |
6,0 |
710 |
263 |
25,0 |
10,0 |
6,7 |
|
595-84 |
315 |
12 |
7,7 |
3,1 |
470 |
26 |
12 |
4,6 |
695 |
57 |
17,0 |
6,8 |
1230 |
179 |
30,0 |
12,0 |
8,0 |
|
Настилающаяся веерная струя (схема 2)* |
|||||||||||||||||
|
595-84 |
460 |
16 |
11,0 |
4,2 |
690 |
36 |
16 |
6,3 |
1000 |
76 |
23,0 |
9,2 |
1680 |
213 |
39,0 |
15,0 |
10,0 |
|
Коническая несмыкающаяся струя (схема 3)** |
|||||||||||||||||
|
315-16 |
80 |
8 |
3,1 |
1,2 |
140 |
25 |
5 |
2,2 |
230 |
68 |
8,9 |
3,6 |
440 |
250 |
17,0 |
6,8 |
4,5 |
|
450-40 |
220 |
14 |
5,9 |
2,4 |
350 |
36 |
9 |
3,8 |
530 |
83 |
14,0 |
5,7 |
975 |
281 |
26,0 |
10,0 |
7,0 |
|
Вертикальная дальнобойная прямоточная струя (схема 4) |
|||||||||||||||||
|
315-16 |
50 |
5 |
4,8 |
1,9 |
70 |
10 |
7 |
2,7 |
130 |
36 |
12,0 |
5,0 |
250 |
132 |
24,0 |
9,5 |
6,4 |
|
450-40 |
120 |
7 |
7,9 |
3,2 |
230 |
26 |
15 |
6,1 |
390 |
74 |
26,0 |
10,0 |
730 |
258 |
48,0 |
19,0 |
13,0 |
|
595-84 |
250 |
7 |
11,0 |
4,6 |
420 |
19 |
19 |
7,6 |
680 |
51 |
31,0 |
12,0 |
1240 |
169 |
56,0 |
23,0 |
15,0 |
* При отсутствии настилающей поверхности дальнобойность потока уменьшается в соответствии с коэффициентом 0,7.
** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

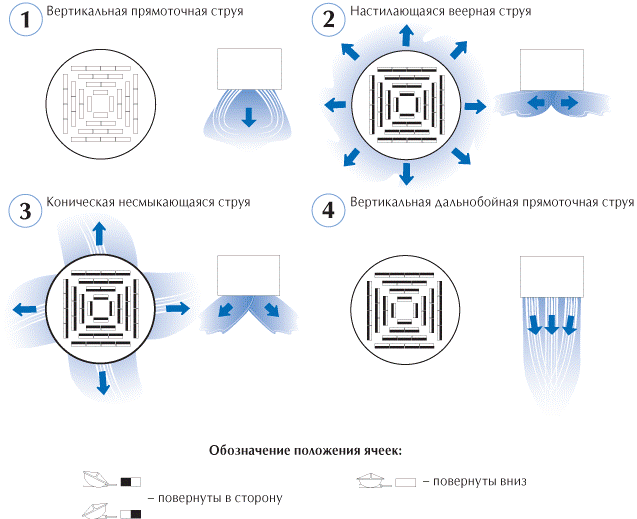

Схема положения ячеек в зависимости от вида формируемой струи
