Вихревые панельные воздухораспределители Арктос 5ВПВ, 5ВПВР, 5ВПВ-С, 5ВПВР-С
Вихревые панельные воздухораспределители Арктос 5ВПВ, 5ВПВР, 5ВПВ-С, 5ВПВР-С используются для подачи воздуха системами кондиционирования и вентиляции в верхнюю зону помещений различного типа и назначения. Воздухораспределители 5ВПВ, 5ВПВР, 5ВПВ-С, 5ВПВР-С состоят из воздухораздающей панели прямоугольной формы, в которой установлены регулируемые линейные ячейки, расположенные по диагонали по периметру квадрата, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры панельных воздухораспределителей Арктос 5ВПВ, 5ВПВР, 5ВПВ-С, 5ВПВР-С – от 300х300мм до 595х595мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 5ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 5ВПВ, 5ВПВР, 5ВПВ-С, 5ВПВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

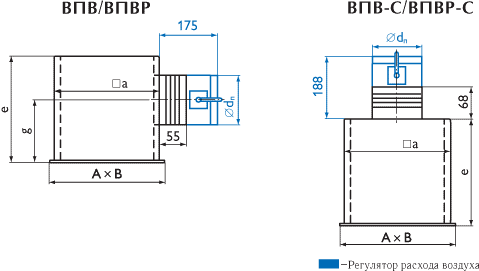

Технический рисунок
Лицевая панель воздухораспределителя 5ВПВ, 5 ВПВР
Размеры и модели панельных воздухораспределителей Арктос 5ВПВ, 5ВПВР
|
Модель |
F0, м2 |
A, мм |
В, мм |
Ødп, мм |
□а, мм |
e, мм |
g, мм |
Вес, кг |
|
|
5ВПВ/5ВПВР |
5ВПВ |
5ВПВР |
|||||||
|
300х300-16 |
0,018 |
300 |
300 |
159 |
270 |
270 |
150 |
2,6 |
3,5 |
|
450х450-16 |
0,018 |
450 |
450 |
159 |
270 |
270 |
150 |
3,4 |
4,2 |
|
450х450-48 |
0,053 |
450 |
450 |
199 |
420 |
350 |
210 |
5,4 |
6,3 |
|
595х595-16 |
0,018 |
595 |
595 |
159 |
270 |
270 |
150 |
4,3 |
5,2 |
|
595х595-48 |
0,053 |
595 |
595 |
199 |
420 |
350 |
210 |
6,3 |
7,3 |
|
595х595-88 |
0,11 |
595 |
595 |
249 |
570 |
430 |
230 |
8,4 |
9,6 |
|
5ВПВ-С/5ВПВР-С |
5ВПВ-С |
5ВПВР-С |
|||||||
|
300х300-16 |
0,018 |
300 |
300 |
159 |
270 |
200 |
- |
2,3 |
3,1 |
|
450х450-16 |
0,018 |
450 |
450 |
159 |
270 |
- |
3,0 |
3,9 |
|
|
450х450-48 |
0,053 |
450 |
450 |
199 |
420 |
- |
4,3 |
5,2 |
|
|
595х595-16 |
0,018 |
595 |
595 |
159 |
270 |
- |
4,0 |
4,8 |
|
|
595х595-48 |
0,053 |
595 |
595 |
199 |
420 |
- |
5,3 |
6,2 |
|
|
595х595-88 |
0,11 |
595 |
595 |
249 |
570 |
- |
6,7 |
7,9 |
|
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 5ВПВ и 5ВПВР
Данные для подбора воздухораспределителей 5ВПВ, 5ВПВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
300х300-16 |
60 |
9 |
4,0 |
1,6 |
100 |
24 |
7 |
2,7 |
165 |
65 |
11,0 |
4,4 |
290 |
201 |
20,0 |
7,8 |
5,2 |
|
450х450-16 |
60 |
9 |
4,0 |
1,6 |
100 |
24 |
7 |
2,7 |
165 |
65 |
11,0 |
4,4 |
290 |
201 |
20,0 |
7,8 |
5,2 |
|
450х450-48 |
120 |
4 |
4,7 |
1,9 |
195 |
10 |
8 |
3,1 |
315 |
27 |
12,0 |
4,9 |
615 |
104 |
24,0 |
10,0 |
6,4 |
|
595х595-16 |
60 |
9 |
4,0 |
1,6 |
100 |
24 |
7 |
2,7 |
165 |
65 |
11,0 |
4,4 |
290 |
201 |
20,0 |
7,8 |
5,2 |
|
595х595-48 |
120 |
4 |
4,7 |
1,9 |
195 |
10 |
8 |
3,1 |
315 |
27 |
12,0 |
4,9 |
615 |
104 |
24,0 |
10,0 |
6,4 |
|
595х595-88 |
305 |
6 |
8,3 |
3,3 |
450 |
13 |
12 |
4,9 |
655 |
27 |
18,0 |
7,1 |
1150 |
85 |
31,0 |
13,0 |
8,3 |
|
Коническая несмыкающаяся струя (схема 2)* |
|||||||||||||||||
|
300х300-16 |
65 |
6 |
1,7 |
0,7 |
110 |
17 |
3 |
1,2 |
185 |
49 |
5,0 |
2,0 |
385 |
212 |
10,0 |
4,1 |
2,8 |
|
450х450-16 |
65 |
6 |
1,7 |
0,7 |
110 |
17 |
3 |
1,2 |
185 |
49 |
5,0 |
2,0 |
385 |
212 |
10,0 |
4,1 |
2,8 |
|
450х450-48 |
130 |
3 |
2,0 |
0,8 |
230 |
9 |
4 |
1,4 |
400 |
26 |
6,3 |
2,5 |
810 |
108 |
13,0 |
5,1 |
3,4 |
|
595х595-16 |
65 |
6 |
1,7 |
0,7 |
110 |
17 |
3 |
1,2 |
185 |
49 |
5,0 |
2,0 |
385 |
212 |
10,0 |
4,1 |
2,8 |
|
595х595-48 |
130 |
3 |
2,0 |
0,8 |
230 |
9 |
4 |
1,4 |
400 |
26 |
6,3 |
2,5 |
810 |
108 |
13,0 |
5,1 |
3,4 |
|
595х595-88 |
380 |
6 |
4,1 |
1,7 |
580 |
13 |
6 |
2,5 |
860 |
28 |
9,4 |
3,7 |
1500 |
86 |
16,0 |
6,5 |
4,4 |
* Угол раскрытия конического потока для 5ВПВ(С)-16, 5ВПВ(С)-48 равен 100°, для 5ВПВ(С)-88 равен 150°. Дальнобойность конического потока рассчитывается по его аэродинамической оси.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

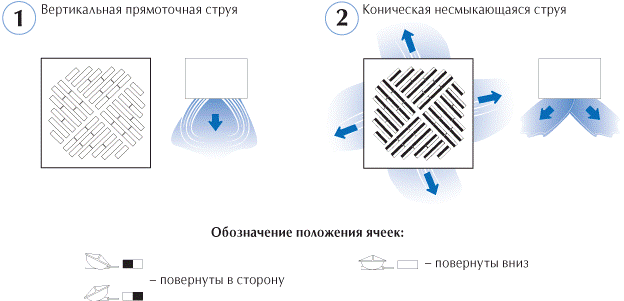

Схема положения ячеек в зависимости от вида формируемой струи
