Вихревые панельные воздухораспределители Арктос 4ВПВ, 4ВПВР, 4ВПВ-С, 4ВПВР-С
Вихревые панельные воздухораспределители Арктос 4ВПВ, 4ВПВР, 4ВПВ-С, 4ВПВР-С предназначены для подачи воздуха с помощью системам вентиляции и кондиционирования в помещения различного типа и назначения. Воздухораспределители 4ВПВ, 4ВПВР, 4ВПВ-С, 4ВПВР-С состоят из воздухораздающей панели прямоугольной формы, в которой установлены регулируемые линейные ячейки, расположенные вертикально и горизонтально по периметру квадрата, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры панельных воздухораспределителей Арктос 4ВПВ, 4ВПВР, 4ВПВ-С, 4ВПВР-С – от 300х300мм до 595х595мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 4ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 4ВПВ, 4ВПВР, 4ВПВ-С, 4ВПВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

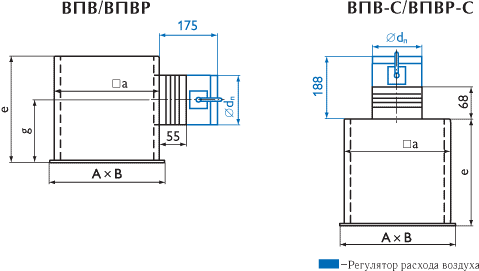

Технический рисунок
Исполнения лицевой панели Арктос 4ВПВ, 4ВПВР
Размеры и модели панельных воздухораспределителей Арктос 4ВПВ, 4ВПВР
Модель |
F0, м2 |
A, мм |
В, мм |
Ødп, мм |
□а, мм |
e, мм |
g, мм |
Вес, кг |
|
4ВПВ/4ВПВР |
4ВПВ |
4ВПВР |
|||||||
300х300-12 |
0,02 |
300 |
300 |
159 |
270 |
270 |
150 |
2,6 |
3,5 |
450х450-12 |
0,02 |
450 |
450 |
159 |
270 |
270 |
150 |
3,4 |
4,2 |
450х450-40 |
0,051 |
450 |
450 |
199 |
420 |
350 |
210 |
5,4 |
6,3 |
595х595-12 |
0,02 |
595 |
595 |
159 |
270 |
270 |
150 |
4,3 |
5,2 |
595х595-40 |
0,051 |
595 |
595 |
199 |
420 |
350 |
210 |
6,4 |
7,3 |
595х595-112 |
0,103 |
595 |
595 |
249 |
570 |
430 |
230 |
8,4 |
9,6 |
4ВПВ-С/4ВПВР-С |
4ВПВ-С |
4ВПВР-С |
|||||||
300х300-12 |
0,02 |
300 |
300 |
159 |
270 |
200 |
- |
2,3 |
3,1 |
450х450-12 |
0,02 |
450 |
450 |
159 |
270 |
200 |
- |
3,0 |
3,9 |
450х450-40 |
0,051 |
450 |
450 |
199 |
420 |
200 |
- |
4,3 |
5,3 |
595х595-12 |
0,02 |
595 |
595 |
159 |
270 |
200 |
- |
4,0 |
4,8 |
595х595-40 |
0,051 |
595 |
595 |
199 |
420 |
200 |
- |
5,3 |
6,3 |
595х595-112 |
0,103 |
595 |
595 |
249 |
570 |
200 |
- |
6,7 |
7,9 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 4ВПВ и 4ВПВР
Данные для подбора воздухораспределителей 4ВПВ, 4ВПВР при подаче воздуха
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
300х300-12 |
60 |
6 |
4,5 |
1,8 |
100 |
17 |
7 |
3,0 |
165 |
45 |
12,0 |
4,9 |
290 |
140 |
22,0 |
8,6 |
5,7 |
450х450-12 |
60 |
6 |
4,5 |
1,8 |
100 |
17 |
7 |
3,0 |
165 |
45 |
12,0 |
4,9 |
290 |
140 |
22,0 |
8,6 |
5,7 |
450х450-40 |
120 |
4 |
5,5 |
2,2 |
195 |
9 |
9 |
3,6 |
315 |
25 |
15,0 |
5,8 |
615 |
94 |
28,0 |
11,0 |
7,6 |
595х595-12 |
60 |
6 |
4,5 |
1,8 |
100 |
17 |
7 |
3,0 |
165 |
45 |
12,0 |
4,9 |
290 |
140 |
22,0 |
8,6 |
5,7 |
595х595-40 |
120 |
4 |
5,5 |
2,2 |
195 |
9 |
9 |
3,6 |
315 |
25 |
15,0 |
5,8 |
615 |
94 |
28,0 |
11,0 |
7,6 |
595х595-112 |
305 |
6 |
5,8 |
2,3 |
450 |
12 |
9 |
3,4 |
655 |
26 |
12,0 |
5,0 |
1150 |
81 |
22,0 |
8,8 |
5,8 |
Коническая несмыкающаяся струя (схема 2)* |
|||||||||||||||||
300х300-12 |
65 |
5 |
2,3 |
0,9 |
110 |
13 |
4 |
1,6 |
185 |
37 |
6,6 |
2,6 |
385 |
159 |
14,0 |
5,5 |
3,7 |
450х450-12 |
65 |
5 |
2,3 |
0,9 |
110 |
13 |
4 |
1,6 |
185 |
37 |
6,6 |
2,6 |
385 |
159 |
14,0 |
5,5 |
3,7 |
450х450-40 |
130 |
3 |
2,9 |
1,2 |
230 |
8 |
5 |
2,0 |
400 |
26 |
8,9 |
3,5 |
810 |
105 |
18,0 |
7,2 |
7,2 |
595х595-12 |
65 |
5 |
2,3 |
0,9 |
110 |
13 |
4 |
1,6 |
185 |
37 |
6,6 |
2,6 |
385 |
159 |
14,0 |
5,5 |
3,7 |
595х595-40 |
130 |
3 |
2,9 |
1,2 |
230 |
8 |
5 |
2,0 |
400 |
26 |
8,9 |
3,5 |
810 |
105 |
18,0 |
7,2 |
7,2 |
595х595-112 |
380 |
6 |
4,4 |
1,8 |
580 |
13 |
7 |
2,7 |
860 |
29 |
10,0 |
4,0 |
1500 |
88 |
18,0 |
7,0 |
4,7 |
* Угол раскрытия конической струи 120°. Дальнобойность рассчитывается по аэродинамической оси потока.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
% открытия регулятора |
100% |
70% |
50% |
К |
1,7 |
7 |
20 |
