Вихревые панельные воздухораспределители Арктос 4ВКВ, 4ВКВР, 4ВКВ-С, 4ВКВР-С
Вихревые панельные воздухораспределители Арктос 4ВКВ, 4ВКВР, 4ВКВ-С, 4ВКВР-С используются для подачи воздуха через системы вентиляции и кондиционирования из верхней зоны помещений различного типа. Воздухораспределители 4ВКВ, 4ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, расположенные в четырех квадратных секциях одинакового размера и перпендикулярно относительно жалюзи соседней секции, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальный поворот линейных ячеек позволяет подавать приточный воздух струями различной формы. Размер вихревых панельных воздухораспределителей Арктос 4ВКВ, 4ВКВР, 4ВКВ-С, 4ВКВР-С используются – от 315 мм до 595 мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 4ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 4ВКВ, 4ВКВР, 4ВКВ-С, 4ВКВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

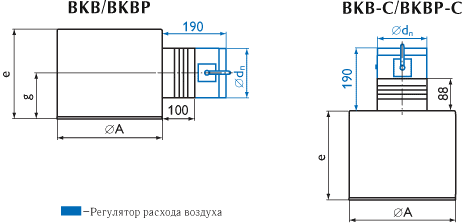

Технический рисунок
Лицевая панель воздухораспределителя 4ВКВ, 4ВКВР
Размеры и модели панельных воздухораспределителей Арктос 4ВКВ, 4ВКВР
|
Модель |
F0, м2 |
ØA, мм |
Ødп, мм |
e, мм |
g, мм |
Вес, кг |
|
|
4ВКВ/4ВКВР |
4ВКВ |
4ВКВР |
|||||
|
315-12 |
0,02 |
315 |
159 |
230 |
115 |
2,9 |
3,5 |
|
450-40 |
0,048 |
450 |
199 |
265 |
133 |
5,4 |
6,2 |
|
595-96 |
0,088 |
595 |
249 |
315 |
158 |
9,3 |
10,4 |
|
4ВКВ-С/4ВКВР-С |
4ВКВ-С |
4ВКВР-С |
|||||
|
315-12 |
0,02 |
315 |
159 |
200 |
- |
3 |
3,5 |
|
450-40 |
0,048 |
450 |
199 |
200 |
- |
4,9 |
5,7 |
|
595-96 |
0,088 |
595 |
249 |
200 |
- |
7,8 |
8,9 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 4ВКВ, 4ВКВР
Данные для подбора воздухораспределителей 4ВКВ, 4ВКВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
315-12 |
60 |
6 |
4,5 |
1,8 |
100 |
17 |
7 |
3,0 |
165 |
45 |
12,0 |
4,9 |
290 |
140 |
22,0 |
8,6 |
5,7 |
|
450-40 |
120 |
4 |
5,7 |
2,3 |
195 |
11 |
9 |
3,7 |
315 |
28 |
15,0 |
6,0 |
615 |
106 |
29,0 |
12,0 |
7,8 |
|
595-96 |
305 |
8 |
6,3 |
2,5 |
450 |
17 |
9 |
3,7 |
655 |
36 |
13,0 |
5,4 |
1150 |
111 |
24,0 |
9,5 |
6,3 |
|
Коническая несмыкающаяся струя (схема 2)* |
|||||||||||||||||
|
315-12 |
65 |
5 |
2,3 |
0,9 |
110 |
13 |
4 |
1,6 |
185 |
37 |
6,6 |
2,6 |
385 |
159 |
14,0 |
5,5 |
3,7 |
|
450-40 |
130 |
3 |
3,0 |
1,2 |
230 |
10 |
5 |
2,1 |
400 |
29 |
9,1 |
3,7 |
810 |
119 |
18,0 |
7,4 |
4,9 |
|
595-96 |
380 |
8 |
4,8 |
1,9 |
580 |
18 |
7 |
2,9 |
860 |
40 |
11,0 |
4,3 |
1500 |
121 |
19,0 |
7,6 |
5,1 |
* Угол раскрытия конической струи 120°. Дальнобойность рассчитывается по аэродинамической оси потока.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

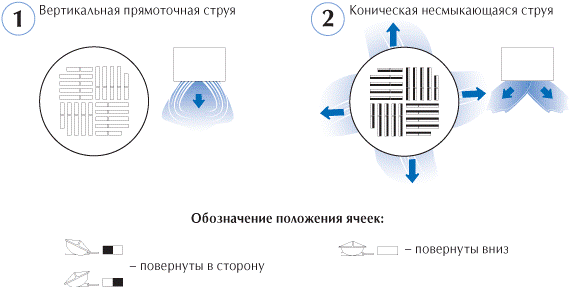

Схема положения ячеек в зависимости от вида формируемой струи
