Вихревые панельные воздухораспределители Арктос 3ВПВ, 3ВПВР, 3ВПВ-С, 3ВПВР-С

Прямоугольные вихревые панельные воздухораспределители Арктос 3ВПВ, 3ВПВР, 3ВПВ-С, 3ВПВР-С используются для подачи воздуха через системы кондиционирования и вентиляции в верхнюю зону помещений различного типа. Воздухораспределители 3ВПВ, 3ВПВР, 3ВПВ-С, 3ВПВР-С состоят из воздухораздающей панели прямоугольной формы, в которой установлены регулируемые линейные ячейки, расположенные по кругу в виде спирали, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры панельных воздухораспределителей Арктос 3ВПВ, 3ВПВР, 3ВПВ-С, 3ВПВР-С – от 300х300мм до 595х595мм.

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Общая характеристика

КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Вихревые панельные воздухораспределители Арктос 3ВПВ, 3ВПВР, 3ВПВ-С, 3ВПВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

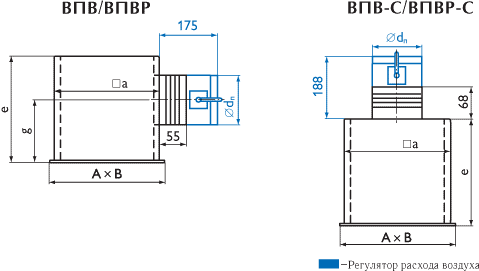

Технический рисунок

Вихревые панельные воздухораспределители Арктос 3ВПВ, 3ВПВР - технический рисунок

Исполнения лицевой панели Арктос 3ВПВ, 3ВПВР

Вихревые панельные воздухораспределители Арктос 3ВПВ, 3ВПВР - лицевая панель

Размеры и модели панельных воздухораспределителей Арктос 3ВПВ, 3ВПВР

Модель	F0, м2	A, мм	В, мм	Ødп, мм	□а, мм	e, мм	g, мм	Вес, кг
3ВПВ/3ВПВР								3ВПВ	3ВПВР
300х300-12	0,011	300	300	159	270	270	150	2,7	3,5
450х450-12	0,011	450	450	159	270	270	150	3,4	4,2
450х450-20	0,033	450	450	199	420	350	210	5,5	6,4
595х595-12	0,011	595	595	159	270	270	150	4,4	5,2
595х595-20	0,033	595	595	199	420	350	210	6,4	7,4
595х595-30	0,049	595	595	249	570	430	230	8,6	9,9
3ВПВ-С/3ВПВР-С								3ВПВ-С	3ВПВР-С
300х300-12	0,011	300	300	159	270	200	-	2,3	3,2
450х450-12	0,011	450	450	159	270	200	-	3,1	3,9
450х450-20	0,033	450	450	199	420	200	-	4,4	5,4
595х595-12	0,011	595	595	159	270	200	-	4,0	4,9
595х595-20	0,033	595	595	199	420	200	-	5,4	6,3
595х595-30	0,049	595	595	249	570	200	-	7,0	8,2

Установка в системах приточной вентиляции воздухораспределителей Арктос 3ВПВ и 3ВПВР

Данные для подбора воздухораспределителей 3ВПВ, 3ВПВР при подаче воздуха

Модель	L_wA=25 дБ(А)				L_wA=35 дБ(А)				L_wA=45 дБ(А)				L_wA=60 дБ(А)
	L₀,	∆P_пол	Дальнобой-		L₀,	∆P_пол	Дальнобой-		L₀,	∆P_пол	Дальнобой-		L₀,	∆P_пол	Дальнобой-
	L₀,	∆P_пол	ность, м		L₀,	∆P_пол	ность, м при		L₀,	∆P_пол	ность, м при		L₀,	∆P_пол	ность, м при
	м³/ч	Па	при V_x,м/с		м³/ч	Па	V_x,м/с		м³/ч	Па	V_x,м/с		м³/ч	Па	V_x,м/с
	м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	0,75
Вертикальная прямоточная струя (схема 1)
300х300-12	50	9	4,8	1,9	85	26	8	3,2	130	61	12,0	5,0	235	199	22,0	9,0	6,0
450х450-12	50	9	4,8	1,9	85	26	8	3,2	130	61	12,0	5,0	235	199	22,0	9,0	6,0
450х450-20	120	7	5,3	2,1	185	17	8	3,1	285	41	13,0	5,1	525	141	23,0	9,3	6,2
595х595-12	50	9	4,8	1,9	85	26	8	3,2	130	61	12,0	5,0	235	199	22,0	9,0	6,0
595х595-20	120	7	5,3	2,1	185	17	8	3,1	285	41	13,0	5,1	525	141	23,0	9,3	6,2
595х595-30	175	7	6,4	2,5	270	17	10	3,6	405	38	15,0	5,9	710	117	26,0	10,0	6,9
Настилающаяся веерная струя (схема 2)*
450х450-20	105	3	1,4	0,5	190	11	3	1,0	315	31	4,1	1,6	600	112	7,8	3,1	2,1
595х595-20	105	3	1,4	0,5	190	11	3	1,0	315	31	4,1	1,6	600	112	7,8	3,1	2,1
595х595-30	205	6	2,2	0,9	325	15	4	1,4	500	35	5,3	2,1	890	111	9,5	3,8	2,5
Настилающаяся односторонняя струя (схема 3)*
300х300-12	15	1	0,5	0,2	30	3	1	0,4	60	10	2,0	0,8	160	73	5,3	2,1	1,4
450х450-12	15	1	0,5	0,2	30	3	1	0,4	60	10	2,0	0,8	160	73	5,3	2,1	1,4
450х450-20	105	4	2,0	0,8	190	12	4	1,5	315	32	6,0	2,4	600	115	11,0	4,6	3,1
595х595-12	15	1	0,5	0,2	30	3	1	0,4	60	10	2,0	0,8	160	73	5,3	2,1	1,4
595х595-20	105	4	2,0	0,8	190	12	4	1,5	315	32	6,0	2,4	600	115	11,0	4,6	3,1
595х595-30	205	6	3,2	1,3	325	15	5	2,0	500	36	7,8	3,1	890	115	14,0	5,6	3,7
Настилающаяся двусторонняя струя (схема 4)*
300х300-12	15	1	0,4	0,1	30	3	1	0,3	60	10	1,4	0,6	160	73	3,8	1,5	1,0
450х450-12	15	1	0,4	0,1	30	3	1	0,3	60	10	1,4	0,6	160	73	3,8	1,5	1,0
450х450-20	105	4	1,4	0,6	190	12	3	1,0	315	32	4,3	1,7	600	115	8,3	3,3	2,2
595х595-12	15	1	0,4	0,1	30	3	1	0,3	60	10	1,4	0,6	160	73	3,8	1,5	1,0
595х595-20	105	4	1,4	0,6	190	12	3	1,0	315	32	4,3	1,7	600	115	8,3	3,3	2,2
595х595-30	205	6	2,3	0,9	325	15	4	1,5	500	36	5,6	2,3	890	115	10,0	4,0	2,7

* При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.

В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия регулятора воздуха	100% b=0°	70% b=45°	50% b=60°
К	1,7	7	20

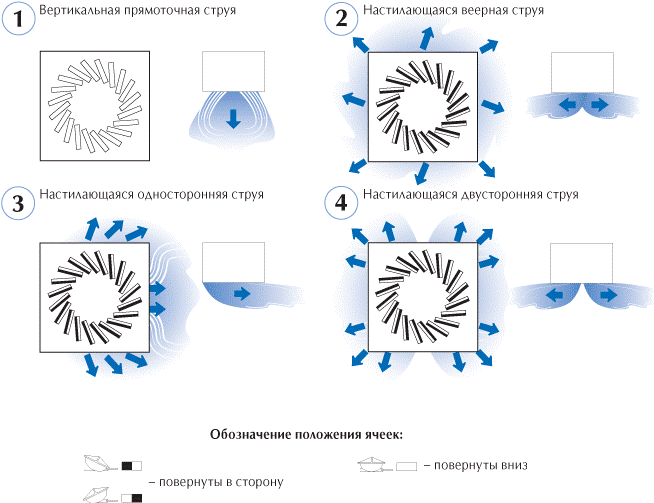

Схема положения ячеек в зависимости от вида формируемой струи
