Вихревые панельные воздухораспределители Арктос 3ВКВ, 3ВКВР, 3ВКВ-С, 3ВКВР-С
Вихревые панельные воздухораспределители Арктос 3ВКВ, 3ВКВР, 3ВКВ-С, 3ВКВР-С предназначены для подачи воздуха системами вентиляции и кондиционирования из верхней зоны помещений различного назначения. Воздухораспределители 3ВКВ, 3ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, расположенные по спирали вокруг центра, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальный поворот линейных ячеек позволяет подавать приточный воздух струями различной формы. Размер вихревых панельных воздухораспределителей Арктос 3ВКВ, 3ВКВР, 3ВКВ-С, 3ВКВР-С используются – от 315 мм до 595 мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 3ВКВ, 3ВКВР, 3ВКВ-С, 3ВКВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

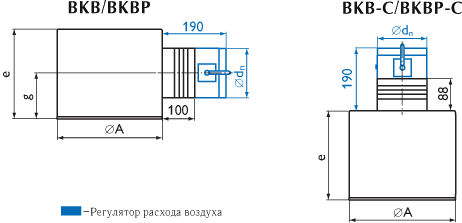

Технический рисунок
Лицевая панель воздухораспределителя 3ВКВ, 3ВКВР
Размеры и модели панельных воздухораспределителей Арктос 3ВКВ, 3ВКВР
|
Модель |
F0, м2 |
ØA, мм |
Ødп, мм |
e, мм |
g, мм |
Вес, кг |
|
|
3ВКВ/3ВКВР |
3ВКВ |
3ВКВР |
|||||
|
315-12 |
0,011 |
315 |
159 |
230 |
115 |
2,9 |
3,5 |
|
450-20 |
0,033 |
450 |
199 |
265 |
133 |
5,5 |
6,3 |
|
595-30 |
0,049 |
595 |
249 |
315 |
158 |
9,6 |
10,6 |
|
3ВКВ-С/3ВКВР-С |
3ВКВ-С |
3ВКВР-С |
|||||
|
315-12 |
0,011 |
315 |
159 |
200 |
- |
2,9 |
3,5 |
|
450-20 |
0,033 |
450 |
199 |
200 |
- |
5 |
5,8 |
|
595-30 |
0,049 |
595 |
249 |
200 |
- |
8,1 |
9,2 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 3ВКВ, 3ВКВР
Данные для подбора воздухораспределителей 3ВКВ, 3ВКВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
315-12 |
50 |
9 |
4,8 |
1,9 |
85 |
26 |
8 |
3,2 |
130 |
61 |
12,0 |
5,0 |
235 |
199 |
22,0 |
9,0 |
6,0 |
|
450-20 |
120 |
7 |
5,3 |
2,1 |
185 |
17 |
8 |
3,1 |
285 |
41 |
13,0 |
5,1 |
525 |
141 |
23,0 |
9,3 |
6,2 |
|
595-30 |
175 |
7 |
6,4 |
2,5 |
270 |
17 |
10 |
3,6 |
405 |
38 |
15,0 |
5,9 |
710 |
117 |
26,0 |
10,0 |
6,9 |
|
Настилающаяся веерная струя (схема 2)* |
|||||||||||||||||
|
450-20 |
105 |
3 |
1,4 |
0,5 |
190 |
11 |
3 |
1,0 |
315 |
31 |
4,1 |
1,6 |
600 |
112 |
7,8 |
3,1 |
2,1 |
|
595-30 |
205 |
6 |
2,2 |
0,9 |
325 |
15 |
4 |
1,4 |
500 |
35 |
5,3 |
2,1 |
890 |
111 |
9,5 |
3,8 |
2,5 |
|
Настилающаяся односторонняя струя (схема 3)* |
|||||||||||||||||
|
315-12 |
15 |
1 |
0,5 |
0,2 |
30 |
3 |
1 |
0,4 |
60 |
10 |
2,0 |
0,8 |
160 |
73 |
5,3 |
2,1 |
1,4 |
|
450-20 |
105 |
4 |
2,0 |
0,8 |
190 |
12 |
4 |
1,5 |
315 |
32 |
6,0 |
2,4 |
600 |
115 |
11,0 |
4,6 |
3,1 |
|
595-30 |
205 |
6 |
3,2 |
1,3 |
325 |
15 |
5 |
2,0 |
500 |
36 |
7,8 |
3,1 |
890 |
115 |
14,0 |
5,6 |
3,7 |
|
Настилающаяся двусторонняя струя (схема 4)* |
|||||||||||||||||
|
315-12 |
15 |
1 |
0,4 |
0,1 |
30 |
3 |
1 |
0,3 |
60 |
10 |
1,4 |
0,6 |
160 |
73 |
3,8 |
1,5 |
1,0 |
|
450-20 |
105 |
4 |
1,4 |
0,6 |
190 |
12 |
3 |
1,0 |
315 |
32 |
4,3 |
1,7 |
600 |
115 |
8,3 |
3,3 |
2,2 |
|
595-30 |
205 |
6 |
2,3 |
0,9 |
325 |
15 |
4 |
1,5 |
500 |
36 |
5,6 |
2,3 |
890 |
115 |
10,0 |
4,0 |
2,7 |
* При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

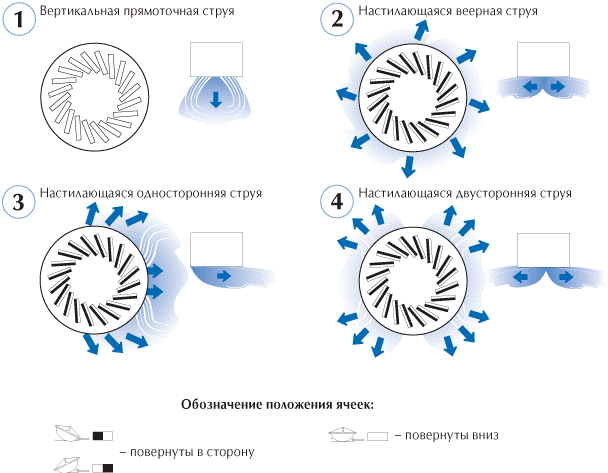

Схема положения ячеек в зависимости от вида формируемой струи
