Вихревые панельные воздухораспределители Арктос 2ВПВ, 2ВПВР, 2ВПВ-С, 2ВПВР-С

Прямоугольные вихревые панельные воздухораспределители Арктос 2ВПВ, 2ВПВР, 2ВПВ-С, 2ВПВР-С предназначены для подачи воздуха через системы кондиционирования и вентиляции в верхнюю зону помещений различного типа. Воздухораспределители 2ВПВ, 2ВПВР, 2ВПВ-С, 2ВПВР-С состоят из воздухораздающей панели прямоугольной формы, в которой установлены регулируемые линейные ячейки, расположенные по кругу и в виде креста внутри круга, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры панельных воздухораспределителей Арктос 2ВПВ, 2ВПВР, 2ВПВ-С, 2ВПВР-С – от 300х300мм до 595х595мм.

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Общая характеристика

КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.

Вихревые панельные воздухораспределители Арктос 2ВПВ, 2ВПВР, 2ВПВ-С, 2ВПВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

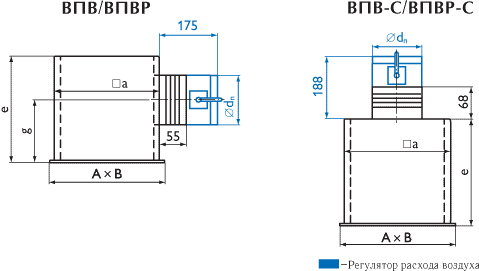

Технический рисунок

Вихревые панельные воздухораспределители Арктос 2ВПВ, 2ВПВР - технический рисунок

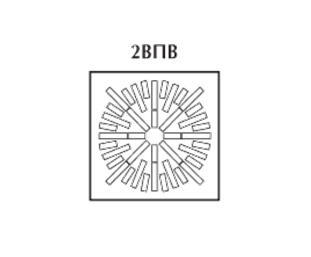

Исполнения лицевой панели Арктос 2ВПВ, 2ВПВР

Вихревые панельные воздухораспределители Арктос 2ВПВ, 2ВПВР - лицевая панель

Размеры и модели панельных воздухораспределителей Арктос 2ВПВ, 2ВПВР

Модель	F0, м2	A, мм	В, мм	Ødп, мм	□а, мм	e, мм	g, мм	Вес, кг
2ВПВ/2ВПВР								2ВПВ	2ВПВР
300х300-16	0,021	300	300	159	270	270	150	2,6	3,5
450х450-16	0,021	450	450	159	270	270	150	3,4	4,2
450х450-40	0,051	450	450	199	420	350	210	5,4	6,4
595х595-16	0,021	595	595	159	270	270	150	4,3	5,2
595х595-40	0,051	595	595	199	420	350	210	6,4	7,3
595х595-68	0,094	595	595	249	570	430	230	8,5	9,7
2ВПВ-С/2ВПВР-С								2ВПВ-С	2ВПВР-С
300х300-16	0,021	300	300	159	270	200	-	2,3	3,1
450х450-16	0,021	450	450	159	270	200	-	3,0	3,9
450х450-40	0,051	450	450	199	420	200	-	4,3	5,3
595х595-16	0,021	595	595	159	270	200	-	4,0	4,8
595х595-40	0,051	595	595	199	420	200	-	5,3	6,3
595х595-68	0,094	595	595	249	570	200	-	6,8	8,0

Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 2ВПВ и 2ВПВР

Данные для подбора воздухораспределителей 2ВПВ, 2ВПВР при подаче воздуха

Модель	L_wA=25 дБ(А)				L_wA=35 дБ(А)				L_wA=45 дБ(А)				L_wA=60 дБ(А)
	L₀,	∆P_пол	Дальнобой-		L₀,	∆P_пол	Дальнобой-		L₀,	∆P_пол	Дальнобой-		L₀,	∆P_пол	Дальнобой-
	L₀,	∆P_пол	ность, м		L₀,	∆P_пол	ность, м при		L₀,	∆P_пол	ность, м при		L₀,	∆P_пол	ность, м при
	м³/ч	Па	при V_x,м/с		м³/ч	Па	V_x,м/с		м³/ч	Па	V_x,м/с		м³/ч	Па	V_x,м/с
	м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	м³/ч	Па	0,2	0,5	0,75
Вертикальная прямоточная струя (схема 1)
300х300-16	80	11	3,8	1,5	125	27	6	2,4	185	59	8,9	3,5	285	141	14,0	5,5	3,6
450х450-16	80	11	3,8	1,5	125	27	6	2,4	185	59	8,9	3,5	285	141	14,0	5,5	3,6
450х450-40	150	7	4,6	1,8	230	16	7	2,8	345	35	11,0	4,2	620	113	19,0	7,6	5,1
595х595-16	80	11	3,8	1,5	125	27	6	2,4	185	59	8,9	3,5	285	141	14,0	5,5	3,6
595х595-40	150	7	4,6	1,8	230	16	7	2,8	345	35	11,0	4,2	620	113	19,0	7,6	5,1
595х595-68	320	9	7,2	2,9	475	20	11	4,3	710	44	16,0	6,4	1270	139	29,0	12,0	7,7
Настилающаяся веерная струя (схема 2)*
450х450-40	165	6	1,7	0,7	260	14	3	1,1	400	32	4,2	1,7	735	110	7,7	3,1	2,0
595х595-40	165	6	1,7	0,7	260	14	3	1,1	400	32	4,2	1,7	735	110	7,7	3,1	2,0
595х595-68	310	6	2,4	1,0	480	14	4	1,5	730	32	5,6	2,2	1285	99	9,9	4,0	2,6
Настилающаяся односторонняя струя (схема 3)*
300х300-16	35	1	1,2	0,5	85	8	3	1,1	170	30	5,7	2,3	355	132	12,0	4,8	3,2
450х450-16	35	1	1,2	0,5	85	8	3	1,1	170	30	5,7	2,3	355	132	12,0	4,8	3,2
450х450-40	165	5	3,6	1,4	260	12	6	2,2	400	28	8,6	3,4	735	96	16,0	6,3	4,2
595х595-16	35	1	1,2	0,5	85	8	3	1,1	170	30	5,7	2,3	355	132	12,0	4,8	3,2
595х595-40	165	5	3,6	1,4	260	12	6	2,2	400	28	8,6	3,4	735	96	16,0	6,3	4,2
595х595-68	310	5	4,9	2,0	480	12	8	3,0	730	28	12,0	4,6	1285	87	20,0	8,1	5,4
Настилающаяся двусторонняя струя (схема 4)*
300х300-16	35	1	0,7	0,3	85	8	2	0,7	170	30	3,6	1,4	355	132	7,5	3,0	2,0
450х450-16	35	1	0,7	0,3	85	8	2	0,7	170	30	3,6	1,4	355	132	7,5	3,0	2,0
450х450-40	165	5	2,2	0,9	260	12	4	1,4	400	28	5,4	2,2	735	96	9,9	4,0	2,7
595х595-16	35	1	0,7	0,3	85	8	2	0,7	170	30	3,6	1,4	355	132	7,5	3,0	2,0
595х595-40	165	5	2,2	0,9	260	12	4	1,4	400	28	5,4	2,2	735	96	9,9	4,0	2,7
595х595-68	310	5	3,1	1,2	480	12	5	1,9	730	28	7,3	2,9	1285	87	13,0	5,1	3,4

* При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.

В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:

% открытия регулятора воздуха	100% b=0°	70% b=45°	50% b=60°
К	1,7	7	20

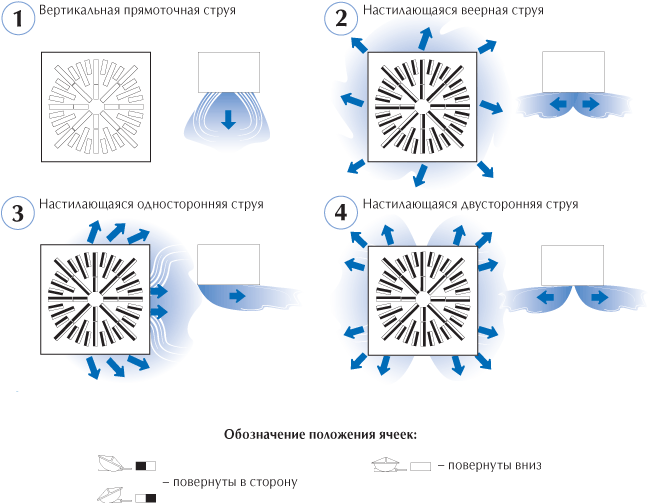

Схема положения ячеек в зависимости от вида формируемой струи
