Вихревые панельные воздухораспределители Арктос 2ВКВ, 2ВКВР, 2ВКВ-С, 2ВКВР-С
Вихревые панельные воздухораспределители Арктос 2ВКВ, 2ВКВР, 2ВКВ-С, 2ВКВР-С устанавливаются в системах приточной вентиляции и кондиционирования и используются для подачи воздуха из верхней зоны помещений различного назначения. Воздухораспределители 2ВКВ, 2ВКВР состоят из воздухораздающей панели круглой формы, в которой установлены регулируемые линейные ячейки, расположенные по кругу вокруг центра и в виде креста внутри, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальный поворот линейных ячеек позволяет подавать приточный воздух струями различной формы. Размер вихревых панельных воздухораспределителей Арктос 2ВКВ, 2ВКВР, 2ВКВ-С, 2ВКВР-С используются – от 315 мм до 595 мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВКВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 2ВКВ, 2ВКВР, 2ВКВ-С, 2ВКВР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета. При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".
Технический рисунок

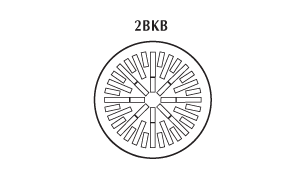

Лицевая панель воздухораспределителя 2ВКВ, 2ВКВР
Размеры и модели панельных воздухораспределителей Арктос 2ВКВ, 2ВКВР
|
Модель |
F0, м2 |
ØA, мм |
Ødп, мм |
e, мм |
g, мм |
Вес, кг |
|
|
2ВКВ/2ВКВР |
2ВКВ |
2ВКВР |
|||||
|
315-16 |
0,021 |
315 |
159 |
230 |
115 |
2,9 |
3,5 |
|
450-40 |
0,048 |
450 |
199 |
265 |
133 |
5,4 |
6,2 |
|
595-64 |
0,082 |
595 |
249 |
315 |
158 |
9,4 |
10,5 |
|
2ВКВ-С/2ВКВР-С |
2ВКВ-С |
2ВКВР-С |
|||||
|
315-16 |
0,021 |
315 |
159 |
200 |
- |
2,9 |
3,5 |
|
450-40 |
0,048 |
450 |
199 |
200 |
- |
4,8 |
5,7 |
|
595-64 |
0,082 |
595 |
249 |
200 |
- |
7,9 |
9 |
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 2ВКВ, 2ВКВР
Данные для подбора воздухораспределителей 2ВКВ, 2ВКВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
315-16 |
80 |
11 |
3,8 |
1,5 |
125 |
27 |
6 |
2,4 |
185 |
59 |
8,9 |
3,5 |
285 |
141 |
14,0 |
5,5 |
3,6 |
|
450-40 |
150 |
7 |
4,8 |
1,9 |
230 |
18 |
7 |
2,9 |
245 |
20 |
7,8 |
3,1 |
620 |
127 |
20,0 |
7,9 |
5,2 |
|
595-64 |
320 |
12 |
7,8 |
3,1 |
475 |
26 |
12 |
4,6 |
710 |
57 |
17,0 |
6,9 |
1270 |
183 |
31,0 |
12,0 |
8,2 |
|
Настилающаяся веерная струя (схема 2)* |
|||||||||||||||||
|
450-40 |
165 |
6 |
1,8 |
0,7 |
260 |
15 |
3 |
1,1 |
400 |
37 |
4,3 |
1,7 |
735 |
124 |
7,9 |
3,2 |
2,1 |
|
595-64 |
310 |
8 |
2,6 |
1,0 |
480 |
18 |
4 |
1,6 |
730 |
42 |
6,0 |
2,4 |
1285 |
130 |
11,0 |
4,2 |
2,8 |
|
Настилающаяся односторонняя струя (схема 3)* |
|||||||||||||||||
|
315-16 |
35 |
1 |
1,2 |
0,5 |
85 |
8 |
3 |
1,1 |
170 |
30 |
5,7 |
2,3 |
355 |
132 |
12,0 |
4,8 |
3,2 |
|
450-40 |
165 |
5 |
3,7 |
1,5 |
260 |
14 |
6 |
2,3 |
400 |
32 |
8,9 |
3,6 |
735 |
109 |
16,0 |
6,5 |
4,3 |
|
595-64 |
310 |
7 |
5,3 |
2,1 |
480 |
16 |
8 |
3,3 |
730 |
37 |
12,0 |
5,0 |
1285 |
114 |
22,0 |
8,7 |
5,8 |
|
Настилающаяся двусторонняя струя (схема 4)* |
|||||||||||||||||
|
315-16 |
35 |
1 |
0,7 |
0,3 |
85 |
8 |
2 |
0,7 |
170 |
30 |
3,6 |
1,4 |
355 |
132 |
7,5 |
3,0 |
2,0 |
|
450-40 |
165 |
5 |
2,3 |
0,9 |
260 |
14 |
4 |
1,5 |
400 |
32 |
5,6 |
2,2 |
735 |
109 |
10,0 |
4,1 |
2,7 |
|
595-64 |
310 |
7 |
3,3 |
1,3 |
480 |
16 |
5 |
2,0 |
730 |
37 |
7,8 |
3,1 |
1285 |
114 |
14,0 |
5,5 |
3,7 |
* При отсутствии настилающей поверхности дальнобойность струи уменьшается в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

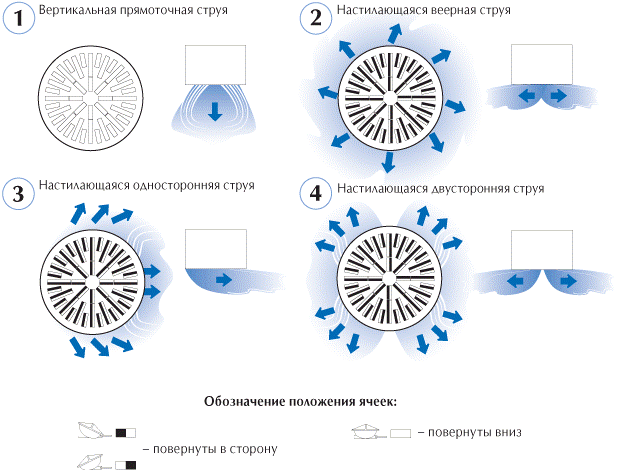

Схема положения ячеек в зависимости от вида формируемой струи
