Вихревые панельные воздухораспределители Арктос 1ВПВ, 1ВПВР, 1ВПВ-С, 1ВПВР-С
Прямоугольные вихревые панельные воздухораспределители Арктос 1ВПВ, 1ВПВР, 1ВПВ-С, 1ВПВР-С используются для подачи воздуха через системы кондиционирования и вентиляции в верхнюю зону помещений различного типа. Воздухораспределители 1ВПВ, 1ВПВР состоят из воздухораздающей панели прямоугольной формы, в которой установлены регулируемые линейные ячейки, расположенные по кругу, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры панельных воздухораспределителей Арктос 1ВПВ, 1ВПВР, 1ВПВ-С, 1ВПВР-С – от 300х300мм до 595х595мм.
Общая характеристика
КСД имеют боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПВР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Вихревые панельные воздухораспределители Арктос 1ВПВ, 1ВПВР на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки – пластик белого цвета, КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек по каталогу "Эксклюзив".

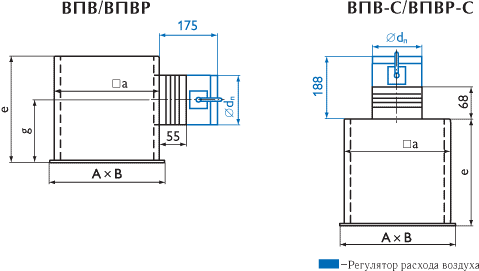

Технический рисунок
Исполнения лицевой панели Арктос 1ВПВ, 1ВПВР
Размеры и модели панельных воздухораспределителей Арктос 1ВПВ, 1ВПВР
|
Модель |
F0, м2 |
A, мм |
В, мм |
Ødп, мм |
□а, мм |
e, мм |
g, мм |
Вес, кг |
|
|
1ВПВ/1ВПВР |
1ВПВ |
1ВПВР |
|||||||
|
300х300-12 |
0,011 |
300 |
300 |
159 |
270 |
270 |
150 |
2,7 |
3,5 |
|
450х450-12 |
0,011 |
450 |
450 |
159 |
270 |
270 |
150 |
3,3 |
4,1 |
|
450х450-20 |
0,033 |
450 |
450 |
199 |
420 |
350 |
210 |
5,5 |
6,4 |
|
595х595-12 |
0,011 |
595 |
595 |
159 |
270 |
270 |
150 |
4,3 |
5,1 |
|
595х595-20 |
0,033 |
595 |
595 |
199 |
420 |
350 |
210 |
6,5 |
7,5 |
|
595х595-32 |
0,052 |
595 |
595 |
249 |
570 |
430 |
230 |
8,6 |
9,9 |
|
1ВПВ-С/1ВПВР-С |
1ВПВ-С |
1ВПВР-С |
|||||||
|
300х300-12 |
0,011 |
300 |
300 |
159 |
270 |
200 |
– |
2,3 |
3,2 |
|
450х450-12 |
0,011 |
450 |
450 |
159 |
270 |
200 |
– |
3,0 |
3,9 |
|
450х450-20 |
0,033 |
450 |
450 |
199 |
420 |
200 |
– |
4,4 |
5,3 |
|
595х595-12 |
0,011 |
595 |
595 |
159 |
270 |
200 |
– |
4,0 |
4,8 |
|
595х595-20 |
0,033 |
595 |
595 |
199 |
420 |
200 |
– |
5,5 |
6,4 |
|
595х595-32 |
0,052 |
595 |
595 |
249 |
570 |
200 |
– |
6,9 |
8,2 |
Установка в системах приточной вентиляции воздухораспределителей Арктос 1ВПВ и 1ВПВР
Данные для подбора воздухораспределителей 1ВПВ, 1ВПВР при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
|||||||||
|
Вертикальная прямоточная струя (схема 1) |
|||||||||||||||||
|
300х300-12 |
50 |
5 |
3,2 |
1,3 |
85 |
15 |
5 |
2,2 |
130 |
34 |
8,3 |
3,3 |
235 |
112 |
15,0 |
6,0 |
4,0 |
|
450х450-12 |
50 |
5 |
3,2 |
1,3 |
85 |
15 |
5 |
2,2 |
130 |
34 |
8,3 |
3,3 |
235 |
112 |
15,0 |
6,0 |
4,0 |
|
450х450-20 |
120 |
5 |
5,0 |
2,0 |
185 |
12 |
8 |
3,1 |
285 |
29 |
12,0 |
4,8 |
525 |
100 |
22,0 |
8,8 |
5,9 |
|
595х595-12 |
50 |
5 |
3,2 |
1,3 |
85 |
15 |
5 |
2,2 |
130 |
34 |
8,3 |
3,3 |
235 |
112 |
15,0 |
6,0 |
4,0 |
|
595х595-20 |
120 |
5 |
5,0 |
2,0 |
185 |
12 |
8 |
3,1 |
285 |
29 |
12,0 |
4,8 |
525 |
100 |
22,0 |
8,8 |
5,9 |
|
595х595-32 |
175 |
5 |
5,6 |
2,3 |
270 |
12 |
9 |
3,5 |
405 |
28 |
13,0 |
5,2 |
710 |
86 |
23,0 |
9,2 |
6,1 |
|
Настилающаяся веерная струя (схема 2)* |
|||||||||||||||||
|
450х450-20 |
105 |
3 |
0,8 |
0,3 |
190 |
9 |
2 |
0,6 |
315 |
25 |
2,4 |
1,0 |
600 |
92 |
4,6 |
1,8 |
1,2 |
|
595х595-20 |
105 |
3 |
0,8 |
0,3 |
190 |
9 |
2 |
0,6 |
315 |
25 |
2,4 |
1,0 |
600 |
92 |
4,6 |
1,8 |
1,2 |
|
595х595-32 |
205 |
5 |
1,5 |
0,6 |
325 |
14 |
2 |
1,0 |
500 |
32 |
3,7 |
1,5 |
890 |
102 |
6,5 |
2,6 |
1,7 |
|
Настилающаяся односторонняя струя (схема 3)* |
|||||||||||||||||
|
300х300-12 |
15 |
1 |
0,6 |
0,2 |
30 |
3 |
1 |
0,5 |
60 |
10 |
2,4 |
1,0 |
160 |
73 |
6,4 |
2,5 |
1,7 |
|
450х450-12 |
15 |
1 |
0,6 |
0,2 |
30 |
3 |
1 |
0,5 |
60 |
10 |
2,4 |
1,0 |
160 |
73 |
6,4 |
2,5 |
1,7 |
|
450х450-20 |
105 |
4 |
2,4 |
1,0 |
190 |
12 |
4 |
1,7 |
315 |
32 |
7,2 |
2,9 |
600 |
115 |
14,0 |
5,5 |
3,7 |
|
595х595-12 |
15 |
1 |
0,6 |
0,2 |
30 |
3 |
1 |
0,5 |
60 |
10 |
2,4 |
1,0 |
160 |
73 |
6,4 |
2,5 |
1,7 |
|
595х595-20 |
105 |
4 |
2,4 |
1,0 |
190 |
12 |
4 |
1,7 |
315 |
32 |
7,2 |
2,9 |
600 |
115 |
14,0 |
5,5 |
3,7 |
|
595х595-32 |
205 |
5 |
3,7 |
1,5 |
325 |
14 |
6 |
2,4 |
500 |
32 |
9,1 |
3,7 |
890 |
102 |
16,0 |
6,5 |
4,3 |
|
Настилающаяся двусторонняя струя (схема 4)* |
|||||||||||||||||
|
300х300-12 |
15 |
1 |
0,4 |
0,2 |
30 |
3 |
1 |
0,3 |
60 |
10 |
1,6 |
0,6 |
160 |
73 |
4,2 |
1,7 |
1,1 |
|
450х450-12 |
15 |
1 |
0,4 |
0,2 |
30 |
3 |
1 |
0,3 |
60 |
10 |
1,6 |
0,6 |
160 |
73 |
4,2 |
1,7 |
1,1 |
|
450х450-20 |
105 |
4 |
1,6 |
0,6 |
190 |
12 |
3 |
1,2 |
315 |
32 |
4,8 |
1,9 |
600 |
115 |
9,2 |
3,7 |
2,4 |
|
595х595-12 |
15 |
1 |
0,4 |
0,2 |
30 |
3 |
1 |
0,3 |
60 |
10 |
1,6 |
0,6 |
160 |
73 |
4,2 |
1,7 |
1,1 |
|
595х595-20 |
105 |
4 |
1,6 |
0,6 |
190 |
12 |
3 |
1,2 |
315 |
32 |
4,8 |
1,9 |
600 |
115 |
9,2 |
3,7 |
2,4 |
|
595х595-32 |
205 |
5 |
2,5 |
1,0 |
325 |
14 |
4 |
1,6 |
500 |
32 |
6,1 |
2,4 |
890 |
102 |
11,0 |
4,3 |
2,9 |
В воздухораспределителях с регулятором расхода табличные значения ∆Рполн корректируются:
|
% открытия регулятора |
100% |
70% |
50% |
|
К |
1,7 |
7 |
20 |

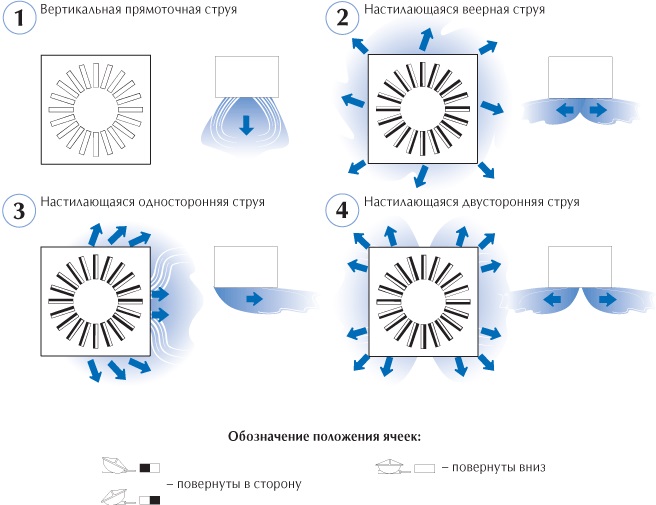

Схема положения ячеек в зависимости от вида формируемой струи
