Вихревые панельные воздухораспределители Арктос 1ВПЛ, 1ВПЛР, 1ВПЛ-С, 1ВПЛР-С, 2ВПЛ, 2ВПЛР, 2ВПЛ-С, 2ВПЛР-С
Прямоугольные вихревые панельные воздухораспределители Арктос 1ВПЛ, 1ВПЛР, 1ВПЛ-С, 1ВПЛР-С, 2ВПЛ, 2ВПЛР, 2ВПЛ-С, 2ВПЛР-С предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения. Воздухораспределители ВПЛ, ВПЛР состоят из воздухораздающей панели прямоугольной формы c четырьмя квадратными секциями регулируемых жалюзи и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Размеры вихревых панельных воздухораспределителей Арктос ВПЛ и ВПЛР – от 300х300мм до 1050х1050мм.
Общая характеристика
Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (a=0°), четырехструйной (a=20°) и четырехструйной настилающейся (a=45°).
Воздухораспределители Арктос ВПВ и ВПВР выпускаются в пяти исполнениях:
- ВПЛ – воздухораспределитель с посекционным ручным регулированием, поворот жалюзи каждой секции производится индивидуально;
- ВПЛ…-Н4 – воздухораспределитель с синхронным ручным регулированием; поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораспределителя;
- ВПЛ...-E1 – воздухораспределитель с электроприводом (2-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/45° (заводская настройка) или 20°/45°);
- ВПЛ...-E3 – воздухораспределитель с электроприводом (3-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол - 0°/20°/45°);
- ВПЛ...-М2 – воздухораспределитель с электроприводом (пропорциональное управление 0...10 В) , поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол в диапазоне 0÷45°.
Воздухораспределители ВПЛ…-E1, ВПЛ…-E3 и ВПЛ…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПЛР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Прямоугольные вихревые панельные воздухораспределители Арктос 1ВПЛ, 1ВПЛР, 1ВПЛ-С, 1ВПЛР-С, 2ВПЛ, 2ВПЛР, 2ВПЛ-С, 2ВПЛР-С устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали, жалюзи из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016), КСД – неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.

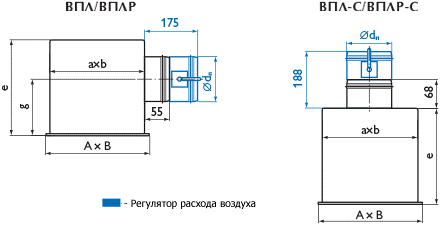

Технический рисунок

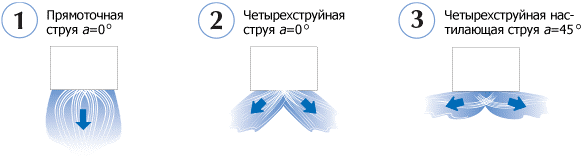

Виды приточной струи
Размеры и модели панельных воздухораспределителей Арктос ВПЛ, ВПЛР
|
Модель |
F0, м2 |
A, мм |
B, мм |
а, мм |
b, мм |
e, мм |
Ødп, мм |
g, мм |
Вес, кг |
|
|
1ВПЛ/1ВПЛР |
1ВПЛ |
1ВПЛР |
||||||||
|
300x300 |
0,043 |
300 |
300 |
270 |
270 |
320 |
124 |
200 |
3,3 |
|
|
450x450 |
0,128 |
450 |
450 |
420 |
420 |
400 |
199 |
260 |
6,5 |
|
|
595x595 |
0,253 |
595 |
595 |
570 |
570 |
400 |
249 |
230 |
9,9 |
|
|
1ВПЛ-С/1ВПЛР-С |
1ВПЛ-С |
1ВПЛР-С |
||||||||
|
300x300 |
0,043 |
300 |
300 |
270 |
270 |
250 |
124 |
— |
3,0 |
|
|
450x450 |
0,128 |
450 |
450 |
420 |
420 |
250 |
199 |
— |
5,2 |
|
|
595x595 |
0,253 |
595 |
595 |
570 |
570 |
250 |
249 |
— |
8,2 |
|
|
2ВПЛ/2ВПЛР |
2ВПЛ |
2ВПЛР |
||||||||
|
450x450 |
0,128 |
450 |
450 |
420 |
420 |
450 |
249 |
265 |
6,8 |
|
|
595x595 |
0,253 |
595 |
595 |
570 |
570 |
550 |
314 |
332 |
11,6 |
|
|
750x750 |
0,433 |
750 |
750 |
720 |
720 |
570 |
399 |
310 |
19,9 |
|
|
1050x1050 |
0,918 |
1050 |
1050 |
1020 |
1020 |
700 |
499 |
440 |
35,2 |
|
|
2ВПЛ-С/2ВПЛР-С |
2ВПЛ-С |
2ВПЛР-С |
||||||||
|
450x450 |
0,128 |
450 |
450 |
420 |
420 |
400 |
249 |
— |
6,8 |
|
|
595x595 |
0,253 |
595 |
595 |
570 |
570 |
400 |
314 |
— |
10,6 |
|
|
750x750 |
0,433 |
750 |
750 |
720 |
720 |
500 |
399 |
— |
17,0 |
|
|
1050x1050 |
0,918 |
1050 |
1050 |
1020 |
1020 |
500 |
499 |
— |
27,7 |
|
Характеристики электроприводов
|
Модель воздухораспределителя |
Тип привода* |
Сигнал управления |
Напряжение, В |
Потребляемая мощность, Вт |
Степень защиты |
|
1ВПЛ 300x300-Е1 |
AST04 |
2-х позиционный |
230 |
4 |
IP 42 |
|
1ВПЛ 450x450-Е1 |
|||||
|
1ВПЛ 595x595-Е1 |
|||||
|
1ВПЛ 750x750-Е1 |
|||||
|
2ВПЛ 300x300-Е1 |
|||||
|
2ВПЛ 450x450-Е1 |
|||||
|
2ВПЛ 595x595-Е1 |
|||||
|
2ВПЛ 750x750-Е1 |
|||||
|
1ВПЛ 1050x1050-Е1 |
AST08 |
2-х позиционный |
230 |
3 |
IP 54 |
|
2ВПЛ 1050x1050-Е1 |
|||||
|
1ВПЛ 300x300-Е3 |
AST04S |
3-х позиционный |
230 |
4 |
IP 42 |
|
1ВПЛ 450x450-Е3 |
|||||
|
1ВПЛ 595x595-Е3 |
|||||
|
1ВПЛ 750x750-Е3 |
|||||
|
2ВПЛ 300x300-Е3 |
|||||
|
2ВПЛ 450x450-Е3 |
|||||
|
2ВПЛ 595x595-Е3 |
|||||
|
2ВПЛ 750x750-Е3 |
|||||
|
1ВПЛ 1050x1050-Е3 |
AST08S |
3-х позиционный |
230 |
3 |
IP 54 |
|
2ВПЛ 1050x1050-Е3 |
|||||
|
1ВПЛ 300x300-М2 |
ADM04 |
0–10 В |
24 |
2,5 |
IP 42 |
|
1ВПЛ 450x450-М2 |
|||||
|
1ВПЛ 595x595-М2 |
|||||
|
1ВПЛ 750x750-М2 |
|||||
|
2ВПЛ 300x300-М2 |
|||||
|
2ВПЛ 450x450-М2 |
|||||
|
2ВПЛ 595x595-М2 |
|||||
|
2ВПЛ 750x750-М2 |
|||||
|
1ВПЛ 1050x1050-М2 |
ADM08 |
0–10 В |
24 |
2,5 |
IP 54 |
|
2ВПЛ 1050x1050-М2 |

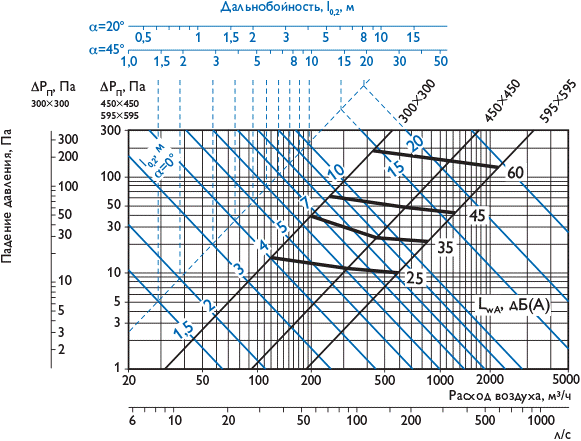

Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 1ВПЛ и 1ВПЛР
Данные для подбора воздухораспределителей 1ВПЛ, 1ВПЛР при подаче воздуха
|
Размер |
|
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||||||||||||||
|
F0, |
|
|
Дальнобой- |
|
|
Дальнобой- |
|
|
Дальнобой- |
|
|
Дальнобой- |
|||||||||
|
м3 |
L0, |
∆Pпол |
ность, м |
L0, |
∆Pпол |
ность, м при |
L0, |
∆Pпол |
ность, м при |
L0, |
∆Pпол |
ность, м при |
|||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||||||
|
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
|||||||||
|
300x300 |
0 |
120 |
14 |
4,0 |
1,6 |
1,1 |
180 |
32 |
6,0 |
2,4 |
1,6 |
250 |
62 |
8,3 |
3,3 |
2,2 |
430 |
183 |
14 |
5,7 |
3,8 |
|
20 |
1,6 |
0,6 |
0,4 |
2,4 |
1,0 |
0,6 |
3,3 |
1,3 |
0,9 |
5,7 |
2,3 |
1,5 |
|||||||||
|
45* |
3,8 |
1,5 |
1,0 |
5,8 |
2,3 |
1,5 |
8,0 |
3,2 |
2,1 |
14 |
5,5 |
3,7 |
|||||||||
|
450x450 |
0 |
310 |
11 |
6,0 |
2,4 |
1,6 |
450 |
23 |
8,7 |
3,5 |
2,3 |
650 |
48 |
13 |
5,0 |
3,4 |
1120 |
141 |
22 |
8,7 |
5,8 |
|
20 |
2,4 |
1,0 |
0,6 |
3,5 |
1,4 |
0,9 |
5,0 |
2,0 |
1,3 |
8,7 |
3,5 |
2,3 |
|||||||||
|
45* |
5,8 |
2,3 |
1,5 |
8,4 |
3,4 |
2,2 |
12 |
4,8 |
3,2 |
21 |
8,3 |
5,6 |
|||||||||
|
595x595 |
0 |
590 |
13 |
8,1 |
3,3 |
2,2 |
850 |
26 |
12 |
4,7 |
3,1 |
1220 |
54 |
17 |
6,7 |
4,5 |
2080 |
156 |
29 |
11 |
7,7 |
|
20 |
3,3 |
1,3 |
0,9 |
4,7 |
1,9 |
1,3 |
6,7 |
2,7 |
1,8 |
11 |
4,6 |
3,1 |
|||||||||
|
45* |
7,8 |
3,1 |
2,1 |
11 |
4,5 |
3,0 |
16 |
6,5 |
4,3 |
28 |
11 |
7,4 |
|||||||||
* При отсутствии настилающей поверхности дальнобойность струи и скоростной коэффициент m уменьшаются в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода табличные значения ΔРполн и LwA корректируются:
|
% открытия регулятора |
100% |
50% |
30% |
0% |
|
К |
1,0 |
2,5 |
14 |
33 |
|
ΔLwA, дБ(А) |
0 |
4,0 |
17 |
25 |
Для расчета характеристик струи, следует принимать значения скоростного коэффициента «m» и температурного коэффициента «n» согласно таблице
|
Угол a |
|
||
|
0° |
20° |
45°* |
|
|
m |
5,0 |
2,0 |
4,8 |
|
n |
4,3 |
1,7 |
4,1 |

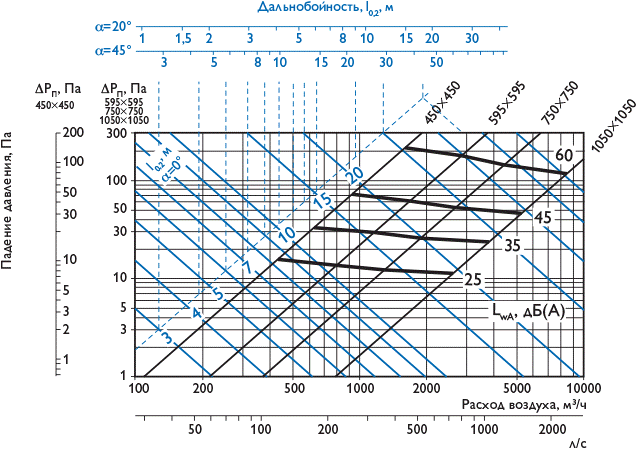

Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 2ВПЛ и 2ВПЛР
Данные для подбора воздухораспределителей 2ВПЛ, 2ВПЛР при подаче воздуха
|
Размер |
|
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||||||||||||||
|
F0, |
|
|
Дальнобой- |
|
|
Дальнобой- |
|
|
Дальнобой- |
|
|
Дальнобой- |
|||||||||
|
м3 |
L0, |
∆Pпол |
ность, м |
L0, |
∆Pпол |
ность, м при |
L0, |
∆Pпол |
ность, м при |
L0, |
∆Pпол |
ность, м при |
|||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||||||
|
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
|||||||||
|
450х450 |
0 |
430 |
10 |
8,3 |
3,3 |
2,2 |
630 |
22 |
12 |
4,9 |
3,3 |
920 |
48 |
18 |
7,1 |
4,8 |
1600 |
144 |
31 |
12 |
8,3 |
|
20 |
3,3 |
1,3 |
0,9 |
4,9 |
2,0 |
1,3 |
7,1 |
2,9 |
1,9 |
12 |
5,0 |
3,3 |
|||||||||
|
45* |
8,0 |
3,2 |
2,1 |
12 |
4,7 |
3,1 |
17,0 |
6,9 |
4,6 |
30 |
12 |
7,9 |
|||||||||
|
595х595 |
0 |
800 |
14 |
11 |
4,4 |
2,9 |
1160 |
29 |
16 |
6,4 |
4,3 |
1680 |
61 |
23 |
9,3 |
6,2 |
2850 |
176 |
39 |
16 |
10 |
|
20 |
4,4 |
1,8 |
1,2 |
6,4 |
2,6 |
1,7 |
9,3 |
3,7 |
2,5 |
16 |
6,3 |
4,2 |
|||||||||
|
45* |
11 |
4,2 |
2,8 |
15 |
6,1 |
4,1 |
22 |
8,9 |
5,9 |
38 |
15 |
10 |
|||||||||
|
750х750 |
0 |
1300 |
13 |
14 |
5,5 |
3,7 |
1890 |
26 |
20 |
8,0 |
5,3 |
2700 |
54 |
28 |
11 |
7,6 |
4440 |
146 |
47 |
19 |
12 |
|
20 |
5,5 |
2,2 |
1,5 |
8,0 |
3,2 |
2,1 |
11 |
4,6 |
3,0 |
19 |
7,5 |
5,0 |
|||||||||
|
45* |
13 |
5,3 |
3,5 |
19 |
7,7 |
5,1 |
27 |
11 |
7,3 |
45 |
18 |
12 |
|||||||||
|
1050х1050 |
0 |
2630 |
11 |
19 |
7,6 |
5,1 |
3740 |
23 |
27 |
11 |
7,2 |
5250 |
45 |
38 |
15 |
10 |
8350 |
115 |
61 |
24 |
16 |
|
20 |
7,6 |
3,1 |
2,0 |
11 |
4,3 |
2,9 |
15 |
6,1 |
4,1 |
24 |
9,7 |
6,5 |
|||||||||
|
45* |
18 |
7,3 |
4,9 |
26 |
10 |
6,9 |
37,0 |
15 |
9,7 |
58 |
23 |
15 |
|||||||||
* При отсутствии настилающей поверхности дальнобойность струи и скоростной коэффициент m уменьшаются в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода табличные значения ΔРполн и LwA корректируются:
|
Размер |
|
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||||||||||||||
|
F0, |
|
|
Дальнобой- |
|
|
Дальнобой- |
|
|
Дальнобой- |
|
|
Дальнобой- |
|||||||||
|
м3 |
L0, |
∆Pпол |
ность, м |
L0, |
∆Pпол |
ность, м при |
L0, |
∆Pпол |
ность, м при |
L0, |
∆Pпол |
ность, м при |
|||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||||||
|
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
|||||||||
|
450х450 |
0 |
430 |
10 |
8,3 |
3,3 |
2,2 |
630 |
22 |
12 |
4,9 |
3,3 |
920 |
48 |
18 |
7,1 |
4,8 |
1600 |
144 |
31 |
12 |
8,3 |
|
20 |
3,3 |
1,3 |
0,9 |
4,9 |
2,0 |
1,3 |
7,1 |
2,9 |
1,9 |
12 |
5,0 |
3,3 |
|||||||||
|
45* |
8,0 |
3,2 |
2,1 |
12 |
4,7 |
3,1 |
17,0 |
6,9 |
4,6 |
30 |
12 |
7,9 |
|||||||||
|
595х595 |
0 |
800 |
14 |
11 |
4,4 |
2,9 |
1160 |
29 |
16 |
6,4 |
4,3 |
1680 |
61 |
23 |
9,3 |
6,2 |
2850 |
176 |
39 |
16 |
10 |
|
20 |
4,4 |
1,8 |
1,2 |
6,4 |
2,6 |
1,7 |
9,3 |
3,7 |
2,5 |
16 |
6,3 |
4,2 |
|||||||||
|
45* |
11 |
4,2 |
2,8 |
15 |
6,1 |
4,1 |
22 |
8,9 |
5,9 |
38 |
15 |
10 |
|||||||||
|
750х750 |
0 |
1300 |
13 |
14 |
5,5 |
3,7 |
1890 |
26 |
20 |
8,0 |
5,3 |
2700 |
54 |
28 |
11 |
7,6 |
4440 |
146 |
47 |
19 |
12 |
|
20 |
5,5 |
2,2 |
1,5 |
8,0 |
3,2 |
2,1 |
11 |
4,6 |
3,0 |
19 |
7,5 |
5,0 |
|||||||||
|
45* |
13 |
5,3 |
3,5 |
19 |
7,7 |
5,1 |
27 |
11 |
7,3 |
45 |
18 |
12 |
|||||||||
|
1050х1050 |
0 |
2630 |
11 |
19 |
7,6 |
5,1 |
3740 |
23 |
27 |
11 |
7,2 |
5250 |
45 |
38 |
15 |
10 |
8350 |
115 |
61 |
24 |
16 |
|
20 |
7,6 |
3,1 |
2,0 |
11 |
4,3 |
2,9 |
15 |
6,1 |
4,1 |
24 |
9,7 |
6,5 |
|||||||||
|
45* |
18 |
7,3 |
4,9 |
26 |
10 |
6,9 |
37,0 |
15 |
9,7 |
58 |
23 |
15 |
|||||||||
* При отсутствии настилающей поверхности дальнобойность струи и скоростной коэффициент m уменьшаются в соответствии с коэффициентом 0,7.
В воздухораспределителях с регулятором расхода табличные значения ΔРполн и LwA корректируются:
|
% открытия регулятора |
100% |
50% |
30% |
0% |
|
К |
1,0 |
1,8 |
10 |
20 |
|
ΔLwA, дБ(А) |
0 |
4,0 |
17 |
25 |
Для расчета характеристик струи, следует принимать значения скоростного коэффициента «m» и температурного коэффициента «n» согласно таблице
|
Угол a |
|
||
|
0° |
20° |
45°* |
|
|
m |
5,0 |
2,0 |
4,8 |
|
n |
4,3 |
1,7 |
4,1 |
