Турбулизирующие панельные воздухораспределители Арктос 2ВКТ, 2ВКТР

Круглые турбулизирующие панельные воздухораспределители Арктос 2ВКТ, 2ВКТР предназначены для распределения воздушных потоков в системах приточной вентиляции и кондиционирования воздуха. Подача приточного воздуха при использовании турбулизирующих воздухораспределителей возможна в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями. Воздухораспределитель состоит из стального листа круглой формы с отверстиями, в которых размещены пластмассовые ячейки, и камеры статического давления (КСД), при этом 2ВКТР дополнительно оснащен регулятором расхода воздуха. Отличительной особенностью 2ВКТ и 2ВКТР от 1ВКТ, 1ВКТР является глухая центральная часть. Монтаж – потолочный или пристенный (приколонный). Воздухораспределители Арктос 2ВКТ, 2ВКТР выпускаются трех типоразмеров: Ø315 мм, Ø450 мм, Ø595мм.

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Общая характеристика

Турбулизирующий панельный воздухораспределитель Арктос 2ВКТ, 2ВКТР состоит из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки, и камеры статического давления (КСД). Воздухораспределители изготавливаются с боковым или торцевым подводом.

Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.

Для регулирования расхода воздуха изделия 2ВКТР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.

Конструкция турбулизирующей воздухораздающей панели Арктос 2ВКТ и 2ВКТР позволяет производить регулирование направления приточного потока и его аэродинамических характеристик путем поворота пластмассовых ячеек, не изменяя при этом объем воздуха, перепад давления и уровень шума.

Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков от одностороннего до веерного горизонтального и закрученного вертикального.

Монтаж воздухораспределителей – потолочный или пристенный (приколонный). При размещении изделия в подшивном потолке видимой является только собственно панель с ячейками, а КСД находится за подшивным потолком.

Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). Помимо панели окрашивается и КСД. По заказу возможна окраска панели в другие цвета по каталогу RAL. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.

Крепление 2ВКТ, 2ВКТР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры.

Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

Технический рисунок

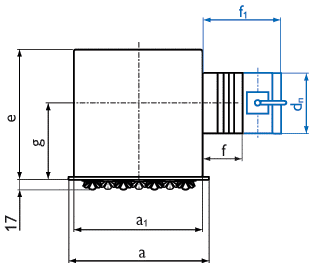

2ВКТ/2ВКТР

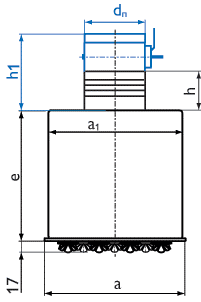

2ВКТ-С/2ВКТР-С

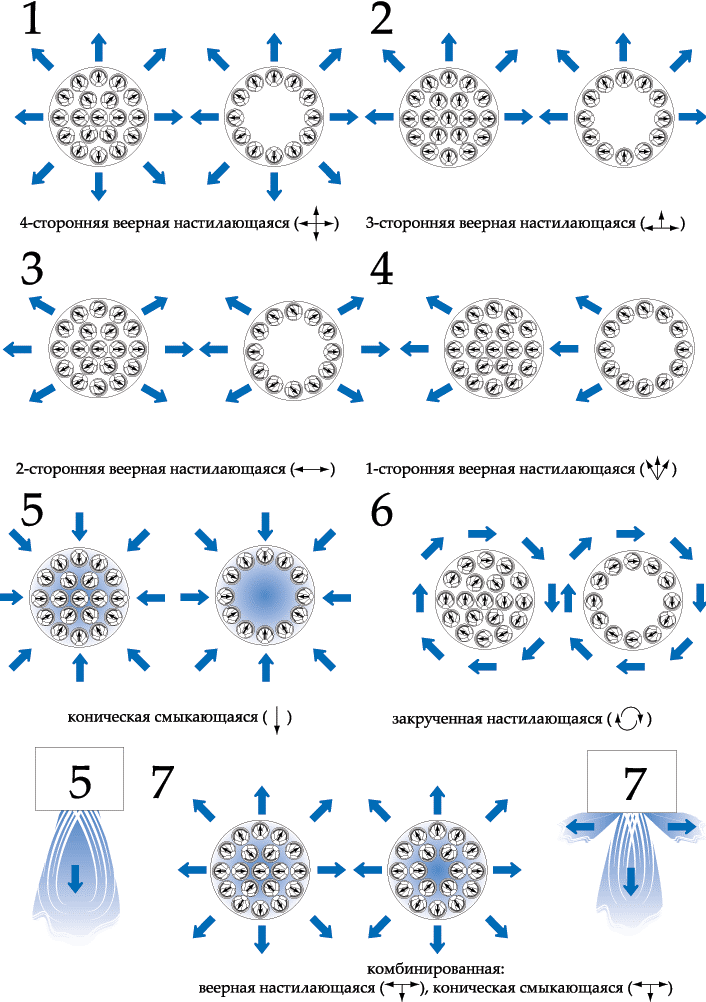

Виды приточной струи панельных воздухораспределителей Арктос 2ВКТ, 2ВКТР

Схемы поворота ячеек турбулизирующих панелей, при формировании различных видов приточных струй

Размеры и модели панельных воздухораспределителей Арктос 2ВКТ, 2ВКТР

*Размер а, мм**	F₀, м²	Ød_n, мм	а₁, мм	е, мм	g, мм	f, мм	f₁, мм	h, мм	h₁, мм	Вес, кг**
*Размер а, мм**	F₀, м²	Ød_n, мм	а₁, мм	е, мм	g, мм	f, мм	f₁, мм	h, мм	h₁, мм	Вес, кг**
2ВКТ / 2ВКТР
315	0,021	124	312	200	100	100	200	—	—	2,9
450	0,052	159	447	250	125	100	200	—	—	5,2
595	0,094	199	592	280	140	100	200	—	—	8,2
2ВКТ-С / 2ВКТР-С
315	0,021	124	312	200	—	—	—	88	200	2,9
450	0,052	159	447	200	—	—	—	88	200	5,0
595	0,094	199	592	200	—	—	—	88	200	7,8

* Панели других размеров и цветов поставляются под заказ.

** Вес изделия указан без учета регулятора расхода воздуха

Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 2ВКТ, 2ВКТР

Данные для подбора панелей 2ВКТ при подаче воздуха в помещение настилающимися веерными потоками (1 – четырехсторонними, 2 – трехсторонними, 3 – двухсторонними, 4 – односторонними), а также коническими (5), закрученными (6), комбинированными (7-1 – коническая, 7-2 – веерная настилающаяся) потоками

а, мм	Вид струи	L_A= 25дБ (А)				L_A=35дБ (А)					L_A=45дБ (А)				L_A=60дБ (А)
		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с
				дально-бойность, м при Vx, м/с				дально-бойность, м при Vx, м/с					дально-бойность, м при Vx, м/с				дально-бойность, м при Vx, м/с
				0,2	0,5			0,2	0,5	0,75			0,5	0,75			0,5	0,75
315	1	90	11	0,8	—	120	20	1,0	0,4	—	160	35	0,6	0,4	330	149	1,1	0,8
	2			1,0	0,4			1,4	0,6	0,4			0,7	0,5			1,5	1,0
	3			1,3	0,5			1,7	0,7	0,5			0,9	0,6			1,9	1,3
	4			1,8	0,7			2,4	1,0	0,6			1,3	0,9			2,7	1,8
	5			1,8	0,7			2,4	1,0	0,6			1,3	0,9			2,7	1,8
	6			—	—			0,5	—	—			—	—			0,5	0,3
	7-1			0,7	—			0,9	0,4	—			0,5	—			1,0	0,7
	7-2			0,5	—			0,7	—	—			0,4	—			0,8	0,5
450	1	180	11	1,0	0,4	270	24	1,5	0,6	0,4	390	50	0,9	0,6	710	166	1,6	1,0
	2			1,3	0,5			2,0	0,8	0,5			1,1	0,8			2,1	1,4
	3			1,7	0,7			2,5	1,0	0,7			1,4	1,0			2,6	1,7
	4			2,3	0,9			3,6	1,4	0,9			2,0	1,3			3,7	2,4
	5			2,3	0,9			3,5	1,4	0,9			2,0	1,3			3,7	2,4
	6			0,4	—			0,7	—	—			0,4	—			0,7	0,5
	7-1			0,9	0,4			1,3	0,5	0,4			0,8	0,5			1,4	0,9
	7-2			0,7	0,3			1,0	0,4	—			0,6	0,4			1,0	0,7
595	1	310	10	1,3	0,5	430	20	1,8	0,7	0,5	620	41	1,0	0,7	1130	138	1,8	1,2
	2			1,7	0,7			2,3	0,9	0,6			1,4	0,9			2,5	1,6
	3			2,1	0,8			2,9	1,2	0,8			1,7	1,1			3,1	2,0
	4			3,0	1,2			4,1	1,6	1,1			2,4	1,6			4,3	2,9
	5			3,0	1,2			4,1	1,6	1,1			2,4	1,6			4,3	2,9
	6			0,6	—			0,8	—	—			0,5	—			0,8	0,5
	7-1			1,1	0,5			1,6	0,6	0,4			0,9	0,6			1,6	1,1
	7-2			0,8	—			1,2	0,5	—			0,7	0,5			1,2	0,8

При установке регулятора расхода в воздухораспределителях 2ВКТР данные таблицы корректируются:

Значение коэффициента К

% открытия регулятора расхода	100% β=0°	70% β=45°	50% β=60°,


K	1,6	5,0	17,0
