Турбулизирующие панельные воздухораспределители Арктос 1ВКТ, 1ВКТР
Круглые турбулизирующие панельные воздухораспределители Арктос 1ВКТ, 1ВКТР используются для подачи воздушных потоков в системах вентиляции и кондиционирования в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями. Воздухораспределитель состоит из стального листа круглой формы с отверстиями, в которых размещены пластмассовые ячейки, и камеры статического давления (КСД), при этом 1ВКТР дополнительно оснащен регулятором расхода воздуха. Монтаж – потолочный или пристенный (приколонный). Воздухораспределители Арктос 1ВКТ, 1ВКТР выпускаются трех типоразмеров: Ø315 мм, Ø450 мм, Ø595мм.
Общая характеристика
Турбулизирующий панельный воздухораспределитель Арктос 1ВКТ, 1ВКТР состоит из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки, и камеры статического давления (КСД). Воздухораспределители изготавливаются с боковым или торцевым подводом.
Для улучшения акустических характеристик возможно изготовление КСД со слоем теплозвукопоглощающего материала (без изменения габаритных размеров). При этом акустические характеристики улучшаются на 6 дБ.
Для регулирования расхода воздуха изделия 1ВКТР оснащены регулирующим устройством, которое устанавливается во входном патрубке КСД.
Конструкция турбулизирующей воздухораздающей панели Арктос 1ВКТ и 1ВКТР позволяет производить регулирование направления приточного потока и его аэродинамических характеристик путем поворота пластмассовых ячеек, не изменяя при этом объем воздуха, перепад давления и уровень шума.
Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков от одностороннего до веерного горизонтального и закрученного вертикального.
Монтаж воздухораспределителей – потолочный или пристенный (приколонный). При размещении изделия в подшивном потолке видимой является только собственно панель с ячейками, а КСД находится за подшивным потолком.
Передняя панель окрашивается методом порошкового напыления в белый цвет (RAL 9016). Помимо панели окрашивается и КСД. По заказу возможна окраска панели в другие цвета по каталогу RAL. Поворотные белые пластмассовые ячейки в другие цвета не окрашиваются.
Крепление 1ВКТ, 1ВКТР к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки-заклепки, установленные на верхней крышке камеры, или при помощи резьбовых штанг (шпилек) и угловых кронштейнов, установленных на боковой поверхности камеры.
Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением.

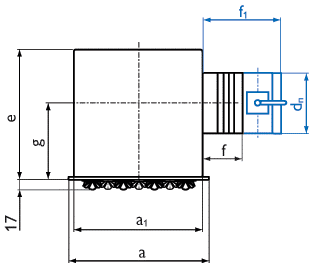

Технический рисунок
1ВКТ/1ВКТР
1ВКТ-С/1ВКТР-С
Виды приточной струи панельных воздухораспределителей Арктос 1ВКТ, 1ВКТР
Схемы поворота ячеек турбулизирующих панелей, при формировании различных видов приточных струй
Размеры и модели панельных воздухораспределителей Арктос 1ВКТ, 1ВКТР
|
Размер* а, мм |
F0, м2 |
Ødn, мм |
а1, мм |
е, мм |
g, мм |
f, мм |
f1, мм |
h, мм |
h1, мм |
Вес**, кг |
|
|
1ВКТ / 1ВКТР |
|||||||||||
|
315 |
0,033 |
124 |
312 |
200 |
100 |
100 |
200 |
— |
— |
2,9 |
|
|
450 |
0,064 |
159 |
447 |
250 |
125 |
100 |
200 |
— |
— |
5,2 |
|
|
595 |
0,106 |
199 |
592 |
280 |
140 |
100 |
200 |
— |
— |
8,2 |
|
|
1ВКТ-С / 1ВКТР-С |
|||||||||||
|
315 |
0,033 |
124 |
312 |
200 |
— |
— |
— |
88 |
200 |
2,9 |
|
|
450 |
0,064 |
159 |
447 |
200 |
— |
— |
— |
88 |
200 |
5,0 |
|
|
595 |
0,106 |
199 |
592 |
200 |
— |
— |
— |
88 |
200 |
7,8 |
|
* Панели других размеров и цветов поставляются под заказ.
** Вес изделия указан без учета регулятора расхода воздуха
Установка в системах приточной вентиляции панельных воздухораспределителей Арктос 1ВКТ, 1ВКТР
Данные для подбора панелей 1ВКТ при подаче воздуха в помещение настилающимися веерными потоками (1 – четырехсторонними, 2 – трехсторонними, 3 – двухсторонними, 4 – односторонними), а также коническими (5), закрученными (6), комбинированными (7-1 – коническая, 7-2 – веерная настилающаяся) потоками
|
а, мм |
Вид струи |
LA= 25дБ (А) |
LA=35дБ (А) |
LA=45дБ (А) |
LA=60дБ (А) |
||||||||||||||
|
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
||||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
0,5 |
0,75 |
|||||||||||
|
315 |
1 |
140 |
27 |
1,0 |
0,4 |
180 |
44 |
1,2 |
0,5 |
— |
250 |
86 |
0,7 |
0,5 |
450 |
277 |
1,2 |
0,8 |
|
|
2 |
1,3 |
0,5 |
1,7 |
0,7 |
0,4 |
0,9 |
0,6 |
1,7 |
1,1 |
||||||||||
|
3 |
1,6 |
0,6 |
2,1 |
0,8 |
0,6 |
1,1 |
0,8 |
2,1 |
1,4 |
||||||||||
|
4 |
2,2 |
0,9 |
2,9 |
1,2 |
0,8 |
1,6 |
1,1 |
2,9 |
1,9 |
||||||||||
|
5 |
2,2 |
0,9 |
2,9 |
1,2 |
0,8 |
1,6 |
1,1 |
2,9 |
1,9 |
||||||||||
|
6 |
0,4 |
— |
0,6 |
— |
— |
— |
— |
0,6 |
0,4 |
||||||||||
|
7-1 |
0,9 |
— |
1,1 |
0,4 |
— |
0,6 |
0,4 |
1,1 |
0,7 |
||||||||||
|
7-2 |
0,6 |
— |
0,8 |
— |
— |
0,5 |
— |
0,8 |
0,6 |
||||||||||
|
450 |
1 |
230 |
17 |
1,1 |
0,5 |
310 |
32 |
1,5 |
0,6 |
0,4 |
440 |
64 |
0,9 |
0,6 |
780 |
201 |
1,5 |
1,0 |
|
|
2 |
1,5 |
0,6 |
2,0 |
0,8 |
0,5 |
1,2 |
0,8 |
2,0 |
1,4 |
||||||||||
|
3 |
1,9 |
0,8 |
2,5 |
1,0 |
0,7 |
1,4 |
1,0 |
2,6 |
1,7 |
||||||||||
|
4 |
2,7 |
1,1 |
3,6 |
1,4 |
1,0 |
2,0 |
1,3 |
3,6 |
2,4 |
||||||||||
|
5 |
2,7 |
1,1 |
3,6 |
1,4 |
1,0 |
2,0 |
1,3 |
3,6 |
2,4 |
||||||||||
|
6 |
0,5 |
— |
0,7 |
— |
— |
0,4 |
— |
0,7 |
0,5 |
||||||||||
|
7-1 |
1,0 |
0,4 |
1,4 |
0,5 |
0,4 |
0,8 |
0,5 |
1,4 |
0,9 |
||||||||||
|
7-2 |
0,8 |
— |
1,0 |
0,4 |
— |
0,6 |
0,4 |
1,0 |
0,7 |
||||||||||
|
595 |
1 |
330 |
12 |
1,3 |
0,5 |
490 |
26 |
1,9 |
0,8 |
0,5 |
680 |
50 |
1,0 |
0,7 |
1210 |
158 |
1,9 |
1,2 |
|
|
2 |
1,7 |
0,7 |
2,5 |
1,0 |
0,8 |
1,4 |
0,9 |
2,5 |
1,7 |
||||||||||
|
3 |
2,1 |
0,8 |
3,1 |
1,3 |
0,8 |
1,7 |
1,2 |
3,1 |
2,1 |
||||||||||
|
4 |
3,0 |
1,2 |
4,4 |
1,8 |
1,2 |
2,4 |
1,6 |
4,3 |
2,9 |
||||||||||
|
5 |
3,0 |
1,2 |
4,4 |
1,8 |
1,2 |
2,4 |
1,6 |
4,3 |
2,9 |
||||||||||
|
6 |
0,6 |
— |
0,8 |
0,3 |
— |
0,5 |
— |
0,8 |
0,5 |
||||||||||
|
7-1 |
1,1 |
0,5 |
1,7 |
0,7 |
0,4 |
0,9 |
0,6 |
1,7 |
1,1 |
||||||||||
|
7-2 |
0,8 |
— |
1,3 |
0,5 |
— |
0,7 |
0,5 |
1,2 |
0,8 |
||||||||||
При установке регулятора расхода в воздухораспределителях 1ВКТР данные таблицы корректируются:
Значение коэффициента К
|
% открытия регулятора расхода |
100% β=0° |
70% β=45° |
50% β=60° |
|
|
K |
1,6 |
5,0 |
17,0 |
