Щелевые решетки Арктос АВС
Вытяжная щелевая решетка АВС предназначена для удаления воздуха из помещений. Коэффициент живого сечения решеток АВС – 0,60. Типоразмеры решетки авс: А (длина) от 300 мм до 2000 мм; В (высота) от 41 мм (1 щель) до 236 мм (6 щелей), шаг 39 мм.
Общая информация: решетка АВС
Щелевая решетка авс представляет собой конструкцию из алюминиевого профиля с числом щелей от 1 до 6. Возможна компоновка щелевых решеток АВС без поворотных жалюзи. В этом случае направление приточного потока не регулируется. Решетки могут поставляться с боковинами и без них. Возможно изготовление сложных Т-образных и угловых решеток. Вытяжные решетки АВС могут использоваться с регулятором расхода (2КСР), а также для удобства монтажа с 2КСД.
Щелевые решетки АВС соединяются с камерами статического давления самонарезающими винтами. При монтаже щелевых решеток без КСД они устанавливаются по уровню подшивного потолка и подсоединяются к воздуховодам. Подшивной потолок устанавливается после крепления АВС.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
При изготовлении решетки на заказ возможна окраска в любой цвет по каталогу RAL. Поворотные жалюзи окрашены в черный цвет.

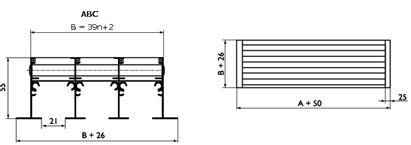

Технический рисунок решеток АВС
Установка в системах вытяжной вентиляции щелевых решеток Арктос АВС
В таблице приведены рекомендуемые расходы воздуха L0 в зависимости от уровня генерируемого шума LA, соответствующие потери полного давления ∆Pполн. Всасываемый поток имеет короткий факел, и его скорость не рассчитывается.
Данные для подбора щелевых решеток Арктос АВС длиной 1 м* при удалении воздуха из помещения
|
|
Fo , м2 |
LA = 25дБ (А) |
LA = 35дБ (А) |
LA = 45дБ (А) |
||||||
|
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
||
|
1 |
0,033 |
150 |
3 |
1,3 |
250 |
10 |
2,1 |
400 |
25 |
3,4 |
|
2 |
0,072 |
250 |
2 |
1,0 |
450 |
8 |
1,7 |
700 |
19 |
2,7 |
|
3 |
0,110 |
350 |
2 |
0,9 |
650 |
8 |
1,6 |
900 |
16 |
2,3 |
|
4 |
0,150 |
500 |
3 |
0,9 |
800 |
8 |
1,5 |
1200 |
17 |
2,2 |
|
5 |
0,189 |
600 |
3 |
0,9 |
1000 |
8 |
1,5 |
1500 |
19 |
2,2 |
|
6 |
0,227 |
700 |
3 |
0,9 |
1200 |
9 |
1,5 |
1700 |
18 |
2,1 |
Для решеток А≠1 м табличные значения L0 корректируются пропорционально их длине. Значения ∆Pполн соответствуют табличным при сохранении удельного расхода.
