Решетки с фиксированными жалюзи Арктос АБР

Решетки с фиксированными жалюзи Арктос АБР установлены под углом 30° к горизонтальной плоскости и предназначены для подачи/удаления воздуха системами вентиляции и кондиционирования в помещениях любого назначения. Коэффициент живого сечения решеток АБР – 0,65. Решетки с фиксированными жалюзи Арктос АБР дополнительно комплектуются регулятором расхода воздуха. Минимальный размер решетки - 200 x 100 мм, максимальный- 800 х 300 мм, шаг 50-100 мм.

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Общая характеристика

Регулирование расхода воздуха в решетках с фиксированными жалюзи Арктос АБР осуществляется с помощью флажкового механизма поворота жалюзи регулятора вручную без использования инструмента. Простота и надежность настенного монтажа к воздуховодам обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов.

Потолочный монтаж рекомендуется производить с помощью самонарезающих винтов. Для удобства установки решетки могут дополнительно комплектоваться монтажной рамой.

Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

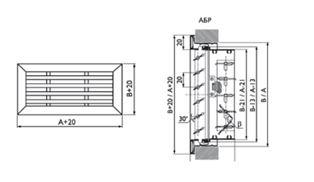

Технический рисунок решеток АБР

Решетки с фиксированными жалюзями Арктос АБР - чертеж

Установка в системах приточной вентиляции решеток с фиксированными жалюзи Арктос АБР

Данные для подбора решеток с фиксированными жалюзи Арктос АБР при подаче воздуха в помещение

*Размеры А х В, мм**	Fo, м²	L_A < 20дБ (А), Рп ≤ 1 Па						L_A=25дБ (А)				L_A = 35дБ (А)					L_A = 45дБ (А)
		L_o, м³/ч	дально-бойность, м при Vx, м/с		L_o, м³/ч	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с		L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с			L_o, м³/ч	∆Р_п, Па	дально-бойность, м при Vx, м/с
		L_o, м³/ч	0.2	0.5	L_o, м³/ч	0.2	0.5	L_o, м³/ч	∆Р_п, Па	0.2	0.5	L_o, м³/ч	∆Р_п, Па	0.5	0.75	0.5	0.75	∆Р_п, Па
200х100	0,014	30	2,1	0,8	60	4,2	1,7	190	16	13	5,3	280	35	7,8	5,2	400		71	11	7,4
300х100	0,022	50	2,8	1,1	80	4,5	1,8	300	16	17	6,6	430	34	9,5	6,3	600		66	13	8,9
400х100	0,030	65	3,1	1,2	100	4,8	1,9	350	12	17	6,7	550	30	10	7,0	800		64	15	10
500х100	0,039	80	3,4	1,4	120	5,1	2,0	420	11	18	7,1	650	27	11	7,1	940		55	16	11
600х100	0,047	100	3,9	1,5	150	5,8	2,3	520	12	20	8,0	770	25	12	8,0	1100		52	17	11
150х150	0,017	35	2,2	0,9	60	3,8	1,5	220	16	14	5,6	320	34	8,3	5,5	500		81	13	8,5
300х150	0,036	75	3,3	1,3	120	5,2	2,1	400	12	18	7,1	650	30	11	7,6	900		57	16	10
400х150	0,049	100	3,7	1,5	150	5,6	2,2	550	12	21	8,3	800	24	12	8,0	1200		54	18	12
500х150	0,062	130	4,3	1,7	180	6,0	2,4	650	10	22	8,7	1000	24	14	9,0	1300		40	17	12
600х150	0,076	150	4,6	1,8	200	6,1	2,4	750	9	23	9,2	1100	20	14	9,0	1500		36	18	12
700х150	0,089	170	4,8	1,9	240	6,7	2,7	750	9	23	9,3	1200	17	14	9,0	1700		34	19	13
800х150	0,102	200	5,2	2,1	250	6,5	2,6	900	8	24	9,6	1200	13	13	8,4	2000		36	21	13
200х200	0,032	70	3,2	1,3	100	4,6	1,9	400	14	19	7,3	650	38	12	8,1	900		71	17	11
300х200	0,050	100	3,7	1,5	150	5,6	2,2	550	11	20	8,1	800	23	12	7,9	1200		52	18	12
400х200	0,069	130	4,1	1,7	180	5,7	2,3	700	9	22	8,8	1000	20	13	8,6	1400		39	18	12
500х200	0,087	160	4,5	1,8	220	6,2	2,5	830	9	24	9,5	1200	18	14	9,2	1800		40	20	14
600х200	0,105	200	5,2	2,1	250	6,4	2,6	900	7	23	9,3	1400	16	14	9,6	2100		38	22	14
700х200	0,123	230	5,5	2,2	270	6,4	2,6	1100	8	26	10,5	1700	18	16	11	2500		39	24	16
800х200	0,141	270	6,0	2,4	300	6,7	2,8	1200	7	27	11	1900	17	17	11	2800		36	25	17
300х300	0,079	150	4,5	1,8	200	6,0	2,6	750	9	22	9,1	1200	22	14	9,6	1700		43	20	13
400х300	0,107	200	5,1	2,0	250	6,4	2,6	900	6	22	9,0	1200	12	12	8,1	2100		36	21	14
500х300	0,135	250	5,7	2,3	290	6,6	2,6	1150	7	26	11	2000	20	18	12	2500		32	23	15
600х300	0,163	300	6,2	2,5	320	6,6	3,1	1400	7	29	11	2200	17	18	12	3200		36	27	18
700х300	0,191	350	6,7	2,7	400	7,6	3,6	1700	8	-	13	2500	16	19	13	3400		30	26	18
800х300	0,219	400	7,1	2,9	500	8,9	3,1	1700	6	-	12	2700	14	19	13	3900		30	28	19

При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза.

В решетках с регулятором расхода табличные значения ∆Р и L_WA корректируются:

Значение коэффициента К и L_WA для решеток АБР при α1=30°

% открытия регулятора расхода	100% b=0°	50% b=30°	30% b=60°
K	1.2	3.7	7.3
∆ L_WA, дБ(А)	2	5	7

Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.

Установка в системах вытяжной вентиляции решеток с фиксированными жалюзи Арктос АБР

Данные для подбора решеток с фиксированными жалюзи Арктос АБР при удалении воздуха из помещения

*Размеры А х В, мм**	Fo, м²	L_A= 25дБ (А)			L_A= 35дБ (А)			L_A= 45дБ (А)
*Размеры А х В, мм**	Fo, м²	L, м³/ч	V_o, м/с	∆Р_п, Па	L, м³/ч	V_o, м/с	∆Р_п, Па	L, м³/ч	V_o, м/с	∆Р_п, Па
200х100	0,014	190	3,8	16	280	5,6	35	400	7,9	71
300х100	0,022	300	3,8	16	430	5,4	34	600	7,6	66
400х100	0,03	350	3,2	12	550	5,1	30	800	7,4	64
500х100	0,039	420	3,0	11	650	4,6	27	940	6,7	55
600х100	0,047	520	3,1	12	770	4,6	25	1100	6,5	52
150х150	0,017	220	3,6	16	320	5,2	34	500	8,2	81
300х150	0,036	400	3,1	12	650	5,0	30	900	6,9	57
400х150	0,049	550	3,1	12	800	4,5	24	1200	6,8	54
500х150	0,062	650	2,9	10	1000	4,5	24	1300	5,8	40
600х150	0,076	750	2,7	9	1100	4,0	20	1500	5,5	36
700х150	0,089	750	2,3	9	1200	3,7	17	1700	5,3	34
800х150	0,102	900	2,5	8	1200	3,3	13	2000	5,4	36
200х200	0,032	400	3,5	14	650	5,6	38	900	7,8	71
300х200	0,05	550	3,1	11	800	4,4	23	1200	6,7	52
400х200	0,069	700	2,8	9	1000	4,0	20	1400	5,6	39
500х200	0,087	830	2,7	9	1200	3,8	18	1800	5,7	40
600х200	0,105	900	2,4	7	1400	3,7	16	2100	5,6	38
700х200	0,123	1100	2,5	8	1700	3,8	18	2500	5,6	39
800х200	0,141	1200	2,4	7	1900	3,7	17	2800	5,5	36
300х300	0,079	750	2,6	9	1200	4,2	22	1700	6,0	43
400х300	0,107	900	2,3	6	1200	3,1	12	2100	5,5	36
500х300	0,139	1150	2,3	7	2000	4,0	20	2500	5,0	32
600х300	0,163	1400	2,4	7	2200	3,7	17	3200	5,5	36
700х300	0,191	1700	2,5	8	2500	3,6	16	3400	4,9	30
800х300	0,219	1700	2,2	6	2700	3,4	14	3900	4,9	30

В решетках АБР с регулятором расхода табличные значения ∆Р_полн и L_WA корректируются:
