Решетки с фиксированными жалюзи Арктос 1УМН (1РПБ), 2УМН (2РПБ)
Решетки с фиксированными жалюзи Арктос УМН (РПБ) предназначены для подачи или удаления воздуха системами вентиляции, кондиционирования и воздушного отопления в помещениях различного назначения, и рекомендуются к применению в тех случаях, когда необходима повышенная прочность воздухораспределительного устройства. Минимальный размер решетки - 200x100 мм, максимальный – 1000x300 мм, с шагом 50-100 мм.
Общая информация
Решетки с фиксированными жалюзи Арктос УМН представляют собой раму прямоугольной формы с неподвижно закрепленными в ней жалюзи из двутаврового (1УМН) или углового (2УМН) профиля. В единый блок элементы решеток соединяются посредством армирующих алюминиевых трубок, придающих высокую прочность всей конструкции.
Решетки с фиксированными жалюзи Арктос УМН изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL, анодирование (бесцветное, под «бронзу», под «темную бронзу» или под «золото») или текстурирование.
Новые названия моделей
Производитель заменил старое название модели - РПБ на новое - УМН, при этом функциональные возможности и технически характеристики не изменились. В дальнейшем в тексте и в таблицах будет использовано новые названия моделей решеток с фиксированными жалюзи Арктос УМН.
|
Старое название |
Новое название |
|
1РПБ |
1УМН |
|
2РПБ |
2УМН |

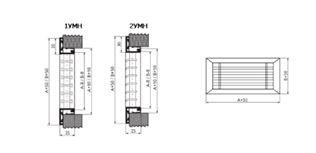

Технический рисунок решеток 1УМН, 2УМН
Установка в системах приточной и вытяжной вентиляции решеток с фиксированными жалюзи Арктос 1УМН, 2УМН
Данные для подбора решёток с фиксированными жалюзи Арктос 1УМН, 2УМН при подаче и удалении воздуха
|
Размер |
F0, м2 |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
|||||||||||||
|
L0, |
∆Pпол., |
Дальнобой- |
L0, |
∆Pпол., |
Дальнобой- |
L0, |
∆Pпол., |
Дальнобой- |
|||||||||
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
|
||||||||
|
200 x 100 |
0,018 |
130 |
5 |
7,1 |
2,9 |
1,9 |
220 |
14 |
12 |
4,8 |
3,2 |
370 |
39 |
20 |
8,1 |
5,4 |
|
|
300 x 100 |
0,027 |
170 |
4 |
7,6 |
3,0 |
2,0 |
300 |
11 |
13 |
5,4 |
3,6 |
480 |
29 |
22 |
8,6 |
5,7 |
|
|
400 x 100 |
0,036 |
210 |
3 |
8,1 |
3,3 |
2,2 |
360 |
9 |
14 |
5,6 |
3,7 |
590 |
25 |
23 |
9,2 |
6,1 |
|
|
500 x 100 |
0,045 |
240 |
3 |
8,3 |
3,3 |
2,2 |
420 |
8 |
15 |
5,8 |
3,9 |
680 |
21 |
24 |
9,4 |
6,3 |
|
|
600 x 100 |
0,054 |
270 |
2 |
8,6 |
3,4 |
2,3 |
480 |
7 |
15 |
6,1 |
4,1 |
770 |
19 |
24 |
9,8 |
6,5 |
|
|
150 x 150 |
0,020 |
140 |
5 |
7,3 |
2,9 |
1,9 |
240 |
13 |
12 |
5,0 |
3,3 |
390 |
35 |
20 |
8,1 |
5,4 |
|
|
300 x 150 |
0,041 |
230 |
3 |
8,4 |
3,3 |
2,2 |
400 |
9 |
15 |
5,8 |
3,9 |
640 |
23 |
23 |
9,3 |
6,2 |
|
|
400 x 150 |
0,055 |
280 |
2 |
8,8 |
3,5 |
2,3 |
480 |
7 |
15 |
6,0 |
4,0 |
780 |
19 |
24 |
9,8 |
6,5 |
|
|
500 x 150 |
0,070 |
330 |
2 |
9,2 |
3,7 |
2,4 |
570 |
6 |
16 |
6,3 |
4,2 |
910 |
16 |
25 |
10 |
6,8 |
|
|
600 x 150 |
0,084 |
370 |
2 |
9,4 |
3,8 |
2,5 |
640 |
5 |
16 |
6,5 |
4,3 |
1030 |
14 |
26 |
10 |
7,0 |
|
|
700 x 150 |
0,098 |
410 |
2 |
9,6 |
3,9 |
2,6 |
710 |
5 |
17 |
6,7 |
4,5 |
1130 |
12 |
27 |
11 |
7,1 |
|
|
800 x 150 |
0,112 |
450 |
1 |
9,9 |
4,0 |
2,6 |
770 |
4 |
17 |
6,8 |
4,5 |
1240 |
11 |
27 |
11 |
7,3 |
|
|
200 x 200 |
0,036 |
210 |
3 |
8,1 |
3,3 |
2,2 |
360 |
9 |
14 |
5,6 |
3,7 |
590 |
25 |
23 |
9,2 |
6,1 |
|
|
300 x 200 |
0,055 |
280 |
2 |
8,8 |
3,5 |
2,3 |
480 |
7 |
15 |
6,0 |
4,0 |
780 |
19 |
24 |
9,8 |
6,5 |
|
|
400 x 200 |
0,074 |
340 |
2 |
9,2 |
3,7 |
2,5 |
590 |
6 |
16 |
6,4 |
4,3 |
940 |
15 |
25 |
10 |
6,8 |
|
|
500 x 200 |
0,093 |
400 |
2 |
9,7 |
3,9 |
2,6 |
680 |
5 |
16 |
6,6 |
4,4 |
1100 |
13 |
27 |
11 |
7,1 |
|
|
600 x 200 |
0,112 |
450 |
1 |
9,9 |
4,0 |
2,6 |
770 |
4 |
17 |
6,8 |
4,5 |
1240 |
11 |
27 |
11 |
7,3 |
|
|
700 x 200 |
0,131 |
500 |
1 |
10 |
4,1 |
2,7 |
860 |
4 |
17 |
7,0 |
4,7 |
1370 |
10 |
28 |
11 |
7,4 |
|
|
800 x 200 |
0,150 |
550 |
1 |
10 |
4,2 |
2,8 |
940 |
4 |
18 |
7,1 |
4,8 |
1490 |
9 |
28 |
11 |
7,6 |
|
|
1000 x 200 |
0,188 |
630 |
1 |
11 |
4,3 |
2,9 |
1090 |
3 |
19 |
7,4 |
4,9 |
1730 |
8 |
29 |
12 |
7,8 |
|
|
300 x 300 |
0,084 |
370 |
2 |
9,4 |
3,8 |
2,5 |
640 |
5 |
16 |
6,5 |
4,3 |
1030 |
14 |
26 |
10 |
7,0 |
|
|
400 x 300 |
0,113 |
450 |
1 |
10 |
3,9 |
2,6 |
780 |
4 |
17 |
6,8 |
4,6 |
1240 |
11 |
27 |
11 |
7,2 |
|
|
500 x 300 |
0,142 |
530 |
1 |
10 |
4,1 |
2,8 |
900 |
4 |
18 |
7,0 |
4,7 |
1440 |
10 |
28 |
11 |
7,5 |
|
|
600 x 300 |
0,171 |
600 |
1 |
11 |
4,3 |
2,8 |
1020 |
3 |
18 |
7,3 |
4,8 |
1630 |
8 |
29 |
12 |
7,7 |
|
|
700 x 300 |
0,200 |
660 |
1 |
11 |
4,3 |
2,9 |
1140 |
3 |
19 |
7,5 |
5,0 |
1800 |
8 |
30 |
12 |
7,9 |
|
|
800 x 300 |
0,229 |
720 |
1 |
11 |
4,4 |
3,0 |
1240 |
3 |
19 |
7,6 |
5,1 |
1960 |
7 |
30 |
12 |
8,0 |
|
|
1000 x 300 |
0,287 |
830 |
1 |
11 |
4,6 |
3,0 |
1430 |
2 |
20 |
7,9 |
5,2 |
2260 |
6 |
31 |
12 |
8,3 |
|
