Решетки для установки в воздуховоды и строительные проемы Сезон ВР-КН

Решетки для установки в воздуховоды и строительные проемы Сезон ВР-КН

Решетки Сезон ВР-КН с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки и горизонтально расположенных каплевидных жалюзи. Коэффициент свободного сечения решетки - 0,81. Минимальный размер решеток Сезон ВР-КН – 100х100 мм, максимальный – 1500х600 мм, с минимальным шагом – 1 мм.

Добавить в список предзаказа ?

Общая характеристика

Конструкция решетки Сезон ВР-КН предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х600 мм.

Для решеток Сезон ВР-КН предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

Условные обозначения для заказа

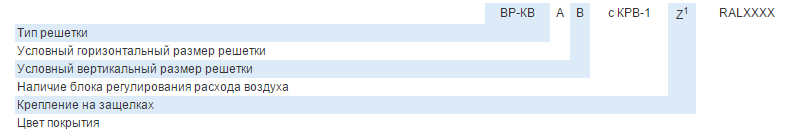

Условное обозначение вентиляционной решетки Сезон ВР-КН при заказе (все размеры в мм):

Решетки Сезон ВР-КН - заказ

ПРИМЕР:

1) ВР-КН 300х150 с КРВ-1 RAL9010— вентиляционная решетка с нерегулируемыми горизонтально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали, с наличием клапана расхода воздуха КРВ-1, цвет решетки по каталогу RAL9010;

2) ВР-КН 300х150 — то же, но без клапана расхода воздуха цвет решетки по каталогу RAL9016 (стандартный цвет при заказе не указывается).

Стандартные типоразмеры

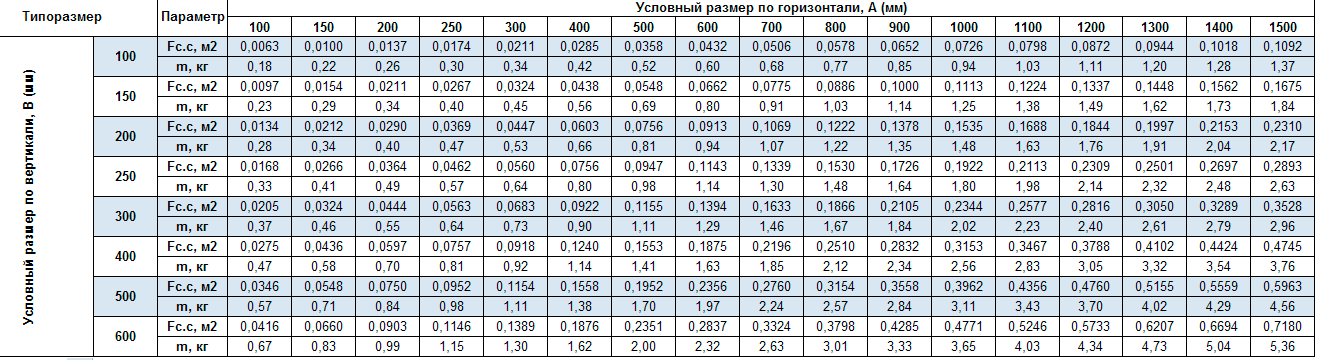

Стандартные типоразмеры, площадь свободного сечения (FС.С.) и теоретическая масса (m) решеток Сезон ВР-КН

Решетки Сезон ВР-КН - размер

Значение коэффициента Кр при различных значениях угла β

β, град

0

15

30

45

60

75

90

Кр

0,8

0,77

0,69

0,57

0,4

0,21

0

Примечания:

  1. Индекс «Z» означает, что решетка будет комплектоваться защелками для скрытого крепления и без монтажных отверстий на лицевой стороне рамки решетки. Отсутствие индекса «Z» означает, что по умолчанию изделие будет с монтажными отверстиями для винтового крепления.
  2. Площади свободных сечений даны для полностью открытых жалюзи (углы наклона жалюзи αI= 0°, αII=0°). При углах наклона, отличных от 0°, приведенные в таблице 1 данные следует умножать на cos αI и cos αII. При установке КРВ-1 площадь свободного сечения (F'с.с) рассчитывается как: F'с.с= Fc.c·Кр (значения коэффициента Кр приведены в таблице).

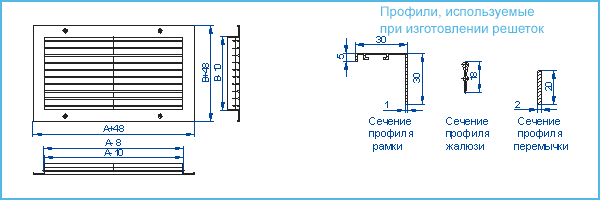

Посадочные размеры и сечение профиля

Решетки Сезон ВР-КН -размер

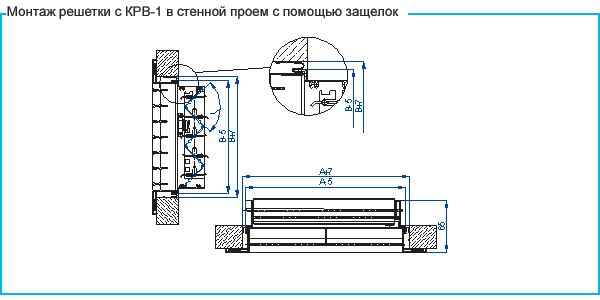

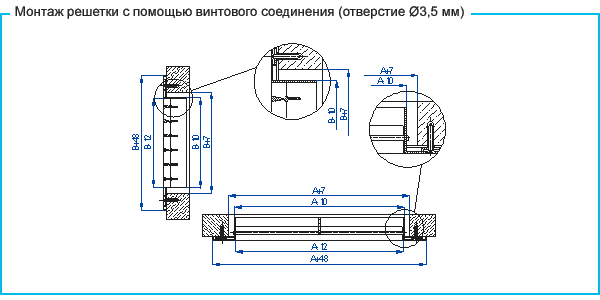

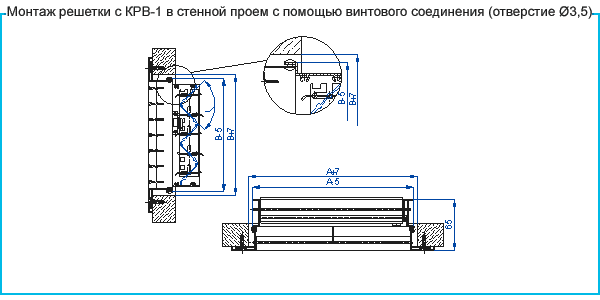

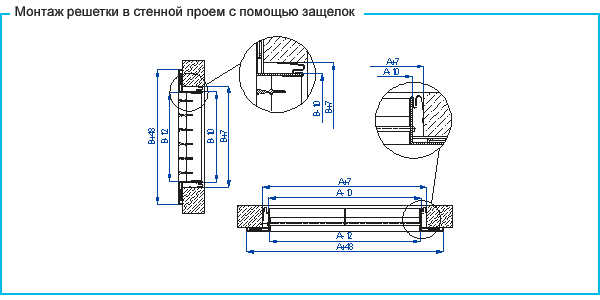

Монтаж и присоединение решеток Сезон ВР-КН

Решетки Сезон ВР-КН - монтаж  Решетки Сезон ВР-КН - монтаж1Решетки Сезон ВР-КН - монтаж2  Решетки Сезон ВР-КН - монтаж3

Диаграмма падения давления

Решетки Сезон ВР-КН - давление
