Решетки для установки в воздуховоды и строительные проемы Сезон Стандарт Z/HV
Решетки Сезон Стандарт Z/HV (горизонтально-вертикальное расположение индивидуально регулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Решетки изготовлены из алюминиевого профиля в виде рамки с горизонтально и вертикально расположенными перовидными жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для направления потока воздуха в необходимую сторону. Коэффициент свободного сечения решетки - 0,72. Минимальный размер решеток Сезон Стандарт Z/HV – 100х100 мм, максимальный – 1000х300 мм.
Общая характеристика
Конструкция решетки Сезон Z/HV предусматривает скрытое крепление с помощью защелок. В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия - белый RAL 9016.
Для решеток Сезон Z/HV предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.
Условные обозначения для заказа

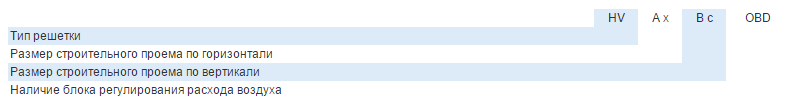

Условное обозначение вентиляционной решетки Сезон Стандарт Z/HV при заказе (все размеры в мм):
ПРИМЕР:
1) Z/HV 300х150 OBD - вентиляционная решетка с регулируемыми горизонтально и вертикально расположенными жалюзи и условными размерами 300 мм по горизонтали и 150 мм по вертикали с наличием клапана расхода воздуха OBD, цвет решетки стандартный по каталогу RAL (при заказе не указывается).
2) Z/HV 300х150- то же, но без клапана расхода воздуха.
Стандартные типоразмеры

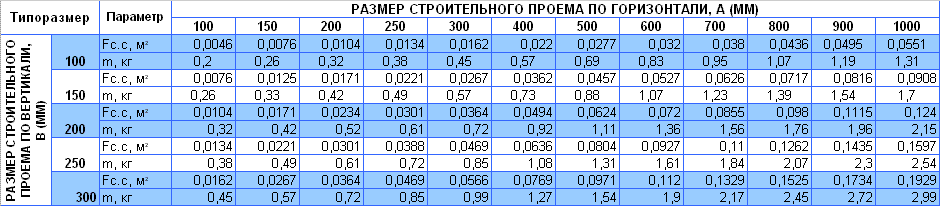

Стандартные типоразмеры, площадь свободного сечения 2 (F c.c) и теоретическая масса (m) решеток Сезон Стандарт Z/HV

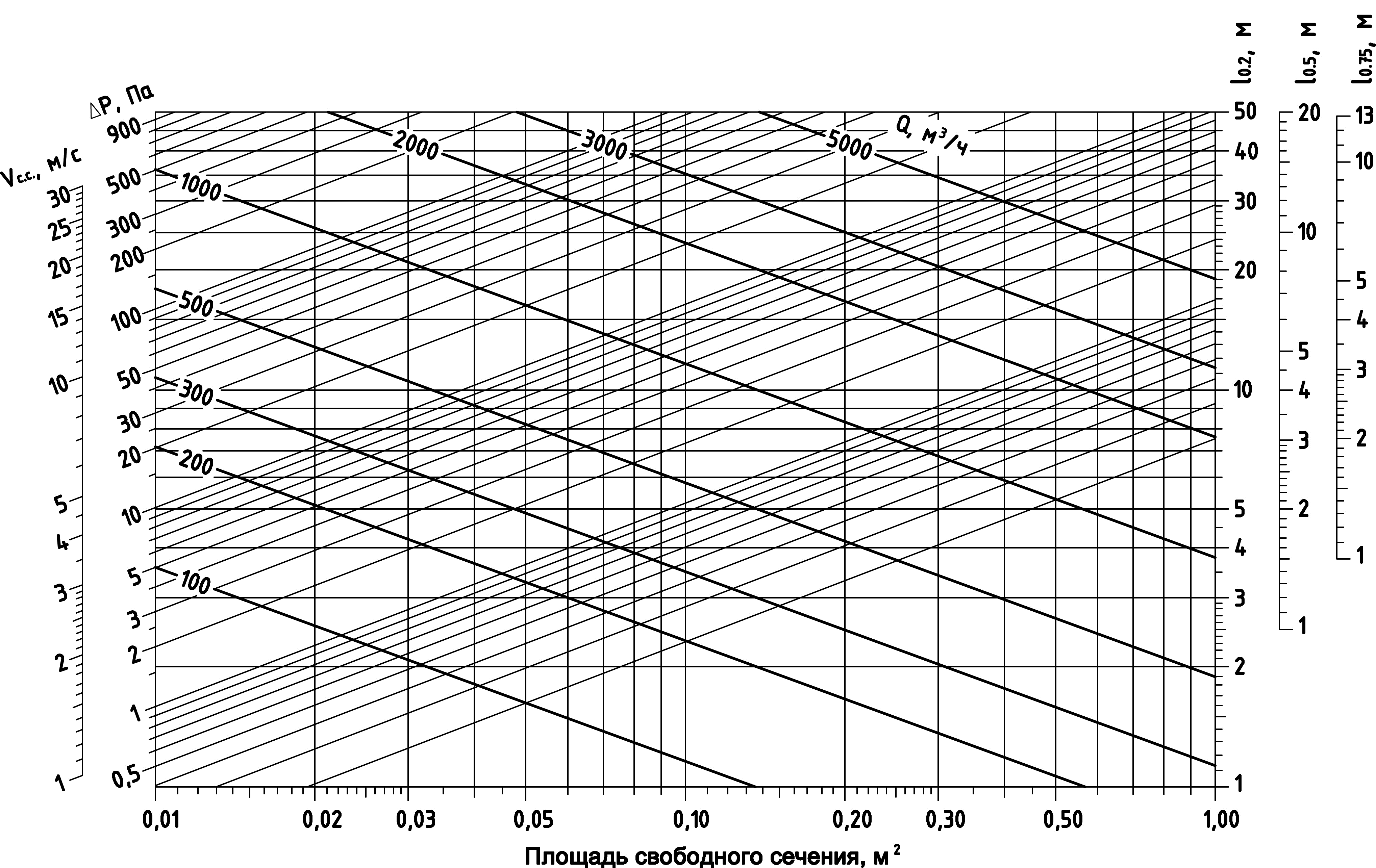

Значение коэффициента Кр при различных значениях угла β.
β, град |
0 |
15 |
30 |
45 |
60 |
75 |
90 |
Кр |
0,8 |
0,77 |
0,69 |
0,57 |
0,4 |
0,21 |
0 |
Посадочные размеры и сечение профиля
