Решетки для прямоугольных воздуховодов Арктос ПДН
Двухрядные решетки для прямоугольных воздуховодов Арктос ПДН устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи/удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения при одиночной установке. Минимальный размер решеток – 200 х 100 мм, максимальный – 600 х 250 мм, с шагом – 50 - 100 мм.
Общая характеристика
Двухрядные решетки для прямоугольных воздуховодов Арктос ПДН представляют собой стальной корпус с установленными в нем индивидуально регулируемыми алюминиевыми жалюзи для изменения направления и (или) характеристик приточной струи.
Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании, при этом наружный ряд расположен горизонтально, внутренний – вертикально. Наличие двух рядов жалюзи позволяет регулировать направление и дальнобойность приточной струи решетки в зависимости от требуемых параметров воздуха в рабочей зоне помещений и осуществлять посезонное регулирование системы воздухораспределения при переходе с режима охлаждения на воздушное отопление, что расширяет область применения изделия.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

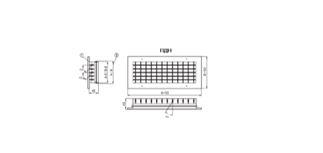

Технический рисунок решеток ПДН
1 – Решетка; 2 – Размер проема в воздуховоде.
Установка в системах приточной и вытяжной вентиляции решеток Арктос ПДН
Данные для подбора решеток Арктос ПДН при подаче или удалении воздуха (α1=α2=0°)
Размер |
F0, |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||||
L0, |
∆Pпол., |
Дальнобой- |
L0, |
∆Pпол., |
Дальнобой- |
L0, |
∆Pпол., |
Дальнобой- |
L0, |
∆Pпол., |
Дально- |
|||||||||
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
||||||||||
200 х 100 |
0,018 |
130 |
10 |
9,4 |
3,8 |
2,5 |
215 |
26 |
16 |
6,2 |
4,2 |
330 |
62 |
24 |
10 |
6,4 |
600 |
206 |
17 |
12 |
300 х 100 |
0,027 |
170 |
7 |
10 |
4,0 |
2,7 |
285 |
21 |
17 |
6,7 |
4,5 |
445 |
50 |
26 |
11 |
7,0 |
810 |
167 |
19 |
13 |
200 х 150 |
0,027 |
170 |
7 |
10 |
4,0 |
2,7 |
285 |
21 |
17 |
6,7 |
4,5 |
445 |
50 |
26 |
11 |
7,0 |
810 |
167 |
19 |
13 |
300 х 150 |
0,041 |
230 |
6 |
11 |
4,4 |
2,9 |
280 |
9 |
13 |
5,4 |
3,6 |
600 |
40 |
29 |
12 |
7,7 |
1080 |
128 |
21 |
14 |
400 х 150 |
0,055 |
275 |
5 |
11 |
4,6 |
3,0 |
460 |
13 |
19 |
7,6 |
5,1 |
730 |
33 |
30 |
12 |
8,1 |
1340 |
110 |
22 |
15 |
500 х 150 |
0,070 |
320 |
4 |
12 |
4,7 |
3,1 |
540 |
11 |
20 |
7,9 |
5,3 |
860 |
28 |
32 |
13 |
8,4 |
1570 |
93 |
23 |
15 |
200 х 200 |
0,036 |
210 |
6 |
11 |
4,3 |
2,9 |
350 |
18 |
18 |
7,2 |
4,8 |
550 |
43 |
28 |
11 |
7,5 |
1000 |
143 |
20 |
14 |
300 х 200 |
0,055 |
275 |
5 |
11 |
4,6 |
3,0 |
460 |
13 |
19 |
7,6 |
5,1 |
730 |
33 |
30 |
12 |
8,1 |
1340 |
110 |
22 |
15 |
400 х 200 |
0,074 |
330 |
4 |
12 |
4,7 |
3,1 |
560 |
11 |
20 |
8,0 |
5,3 |
900 |
27 |
32 |
13 |
8,6 |
1650 |
92 |
24 |
16 |
500 х 200 |
0,093 |
380 |
3 |
12 |
4,8 |
3,2 |
660 |
9 |
21 |
8,4 |
5,6 |
1050 |
24 |
33 |
13 |
8,9 |
1940 |
81 |
25 |
16 |
600 х 200 |
0,112 |
430 |
3 |
12 |
5,0 |
3,3 |
740 |
8 |
21 |
8,6 |
5,7 |
1200 |
21 |
35 |
14 |
9,3 |
2200 |
71 |
26 |
17 |
300 х 250 |
0,070 |
320 |
4 |
12 |
4,7 |
3,1 |
540 |
11 |
20 |
7,9 |
5,3 |
860 |
28 |
32 |
13 |
8,4 |
1570 |
93 |
23 |
15 |
400 х 250 |
0,094 |
380 |
3 |
12 |
4,8 |
3,2 |
660 |
9 |
21 |
8,4 |
5,6 |
1050 |
23 |
33 |
13 |
8,9 |
1940 |
79 |
25 |
16 |
500 х 250 |
0,118 |
450 |
3 |
13 |
5,1 |
3,4 |
770 |
8 |
22 |
8,7 |
5,8 |
1230 |
20 |
35 |
14 |
9,3 |
2270 |
69 |
26 |
17 |
600 х 250 |
0,142 |
500 |
2 |
13 |
5,2 |
3,4 |
870 |
7 |
22 |
9,0 |
6,0 |
1400 |
18 |
36 |
14 |
9,6 |
2600 |
62 |
27 |
18 |
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
Данные для подбора решеток Арктос ПДН при подаче воздуха (α1=45° веерно от центра, α1ц= 0°, α2=0°)
Размер |
F0, |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||||||||||||||
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дально- |
|
|||||||||
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
|
||||||||||
200 х 100 |
0,018 |
120 |
9 |
3,1 |
1,2 |
0,8 |
200 |
24 |
5,2 |
2,1 |
1,4 |
290 |
50 |
7,5 |
3 |
2 |
530 |
169 |
5,5 |
3,7 |
|
300 х 100 |
0,027 |
160 |
7 |
3,4 |
1,4 |
0,9 |
250 |
17 |
5,3 |
2,1 |
1,4 |
380 |
39 |
8 |
3,2 |
2,1 |
700 |
131 |
5,9 |
3,9 |
|
200 х 150 |
0,027 |
160 |
7 |
3,4 |
1,4 |
0,9 |
250 |
17 |
5,3 |
2,1 |
1,4 |
380 |
39 |
8 |
3,2 |
2,1 |
700 |
131 |
5,9 |
3,9 |
|
300 х 150 |
0,041 |
200 |
5 |
3,4 |
1,4 |
0,9 |
320 |
12 |
5,5 |
2,2 |
1,5 |
500 |
29 |
8,6 |
3,4 |
2,3 |
900 |
94 |
6,2 |
4,1 |
|
400 х 150 |
0,055 |
235 |
4 |
3,5 |
1,4 |
0,9 |
385 |
10 |
5,7 |
2,3 |
1,5 |
600 |
23 |
8,9 |
3,6 |
2,4 |
1100 |
78 |
6,5 |
4,3 |
|
500 х 150 |
0,070 |
265 |
3 |
3,5 |
1,4 |
0,9 |
440 |
8 |
5,8 |
2,3 |
1,5 |
700 |
19 |
9,2 |
3,7 |
2,4 |
1270 |
64 |
6,7 |
4,4 |
|
200 х 200 |
0,036 |
185 |
5 |
3,4 |
1,4 |
0,9 |
300 |
14 |
5,5 |
2,2 |
1,5 |
460 |
32 |
8,4 |
3,4 |
2,2 |
840 |
106 |
6,1 |
4,1 |
|
300 х 200 |
0,055 |
235 |
4 |
3,5 |
1,4 |
0,9 |
385 |
10 |
5,7 |
2,3 |
1,5 |
600 |
23 |
8,9 |
3,6 |
2,4 |
1100 |
78 |
6,5 |
4,3 |
|
400 х 200 |
0,074 |
275 |
3 |
3,5 |
1,4 |
0,9 |
460 |
8 |
5,9 |
2,3 |
1,6 |
730 |
19 |
9,3 |
3,7 |
2,5 |
1330 |
63 |
6,8 |
4,5 |
|
500 х 200 |
0,093 |
310 |
2 |
3,5 |
1,4 |
0,9 |
530 |
6 |
6,0 |
2,4 |
1,6 |
840 |
16 |
10 |
3,8 |
2,6 |
1540 |
53 |
7,0 |
4,7 |
|
600 х 200 |
0,112 |
345 |
2 |
3,6 |
1,4 |
1,0 |
590 |
5 |
6,1 |
2,4 |
1,6 |
940 |
14 |
10 |
3,9 |
2,6 |
1740 |
47 |
7,2 |
4,8 |
|
300 х 250 |
0,070 |
265 |
3 |
3,5 |
1,4 |
0,9 |
440 |
8 |
5,8 |
2,3 |
1,5 |
700 |
19 |
9,2 |
3,7 |
2,4 |
1270 |
64 |
6,7 |
4,4 |
|
400 х 250 |
0,094 |
310 |
2 |
3,5 |
1,4 |
0,9 |
530 |
6 |
6,0 |
2,4 |
1,6 |
840 |
16 |
10 |
3,8 |
2,5 |
1540 |
52 |
7,0 |
4,7 |
|
500 х 250 |
0,118 |
350 |
2 |
3,5 |
1,4 |
0,9 |
600 |
5 |
6,1 |
2,4 |
1,6 |
970 |
13 |
10 |
3,9 |
2,6 |
1780 |
44 |
7,2 |
4,8 |
|
600 х 250 |
0,142 |
390 |
1 |
3,6 |
1,4 |
1,0 |
670 |
4 |
6,2 |
2,5 |
1,6 |
1100 |
12 |
10 |
4,1 |
2,7 |
2000 |
39 |
7,4 |
4,9 |
|
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
Данные для подбора решеток Арктос ПДН при подаче воздуха (α1=45° в одну сторону, α2=0°)
Размер |
F0, |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||||||||||||||
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дально- |
|
|||||||||
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
|
||||||||||
200 х 100 |
0,018 |
110 |
9 |
8,0 |
3,2 |
2,1 |
180 |
23 |
13 |
5,2 |
3,5 |
285 |
58 |
21 |
8 |
5,5 |
510 |
186 |
15 |
10 |
|
300 х 100 |
0,027 |
150 |
7 |
8,9 |
3,6 |
2,4 |
245 |
19 |
14 |
5,8 |
3,9 |
380 |
46 |
22 |
9 |
6,0 |
690 |
151 |
16 |
11 |
|
200 х 150 |
0,027 |
150 |
7 |
8,9 |
3,6 |
2,4 |
245 |
19 |
14 |
5,8 |
3,9 |
380 |
46 |
22 |
9 |
6,0 |
690 |
151 |
16 |
11 |
|
300 х 150 |
0,041 |
190 |
5 |
9,1 |
3,6 |
2,4 |
320 |
14 |
15 |
6,1 |
4,1 |
510 |
36 |
24 |
10 |
6,5 |
920 |
117 |
18 |
12 |
|
400 х 150 |
0,055 |
230 |
4 |
10 |
3,8 |
2,5 |
400 |
12 |
17 |
6,6 |
4,4 |
620 |
29 |
26 |
10 |
6,9 |
1130 |
98 |
19 |
12 |
|
500 х 150 |
0,070 |
270 |
3 |
10 |
4,0 |
2,6 |
460 |
10 |
17 |
6,8 |
4,5 |
720 |
24 |
26 |
11 |
7,1 |
1330 |
84 |
20 |
13 |
|
200 х 200 |
0,036 |
180 |
6 |
9 |
3,7 |
2,5 |
300 |
16 |
15 |
6,1 |
4,1 |
460 |
38 |
24 |
9 |
6,3 |
840 |
126 |
17 |
11 |
|
300 х 200 |
0,055 |
230 |
4 |
10 |
3,8 |
2,5 |
400 |
12 |
17 |
6,6 |
4,4 |
620 |
29 |
26 |
10 |
6,9 |
1130 |
98 |
19 |
12 |
|
400 х 200 |
0,074 |
280 |
3 |
10 |
4,0 |
2,7 |
480 |
10 |
17 |
6,9 |
4,6 |
760 |
24 |
27 |
11 |
7,2 |
1400 |
83 |
20 |
13 |
|
500 х 200 |
0,093 |
320 |
3 |
10 |
4,1 |
2,7 |
550 |
8 |
18 |
7,0 |
4,7 |
890 |
21 |
28 |
11 |
7,6 |
1640 |
72 |
21 |
14 |
|
600 х 200 |
0,112 |
360 |
2 |
10 |
4,2 |
2,8 |
620 |
7 |
18 |
7,2 |
4,8 |
1000 |
18 |
29 |
12 |
7,7 |
1850 |
63 |
21 |
14 |
|
300 х 250 |
0,070 |
270 |
3 |
10 |
4,0 |
2,6 |
460 |
10 |
17 |
6,8 |
4,5 |
720 |
24 |
26 |
11 |
7,1 |
1330 |
84 |
20 |
13 |
|
400 х 250 |
0,094 |
320 |
3 |
10 |
4,1 |
2,7 |
550 |
8 |
17 |
7,0 |
4,7 |
890 |
21 |
28 |
11 |
7,5 |
1640 |
70 |
21 |
14 |
|
500 х 250 |
0,118 |
360 |
2 |
10 |
4,1 |
2,7 |
640 |
7 |
18 |
7,2 |
4,8 |
1040 |
18 |
29 |
12 |
7,8 |
1900 |
60 |
22 |
14 |
|
600 х 250 |
0,142 |
400 |
2 |
10 |
4,1 |
2,8 |
720 |
6 |
19 |
7,4 |
5,0 |
1180 |
16 |
30 |
12 |
8,1 |
2200 |
56 |
23 |
15 |
|
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
