Решетки для круглых воздуховодов Арктос КПВ
Перфорированные решетки для круглых воздуховодов Арктос КПВ оснащены выпрямителем потока, устанавливаются на круглые воздуховоды путем врезки и предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Коэффициент живого сечения перфорации - 0,6. Минимальный размер решеток – 200 х 100 мм, максимальный – 600 х 250 мм, с шагом – 50 - 100 мм.
Общая информация
Решетки для круглых воздуховодов Арктос КПВ представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Решетки Арктос КПВ обеспечивают подачу воздуха вертикальными, горизонтальными или наклонными струями.
Решетки изготавливаются из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

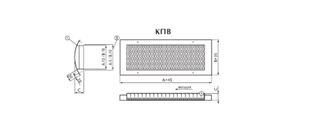

Технический рисунок решеток КПВ
1 - Решетка; 2 - Размер проема в воздуховоде; 4 - Выпрямитель потока.
Установка в системах приточной вентиляции решеток Арктос КПВ
Данные для подбора решеток Арктос КПВ при подаче воздуха
|
Размер |
F0,м2 |
LwA<25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||||||||||||||
|
L0, |
∆Pполн |
Дальнобой- |
L0, м3/ч |
∆PполнПа |
Дальнобой-ность, м при Vx, м/с |
L0, м3/ч |
∆PполнПа |
Дальнобой-ность, м при Vx, м/с |
L0, м3/ч |
∆PполнПа |
Дально-бойность, м при Vx,м/с |
||||||||||
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
|
||||||||||
|
200 х 100 |
0,014 |
95 |
9 |
4,3 |
1,7 |
1,2 |
155 |
24 |
7,1 |
2,8 |
1,9 |
245 |
61 |
11 |
4,5 |
3,0 |
430 |
188 |
7,9 |
5,2 |
|
|
300 х 100 |
0,022 |
135 |
7 |
4,9 |
2,0 |
1,3 |
220 |
20 |
8,0 |
3,2 |
2,1 |
350 |
50 |
13 |
5,1 |
3,4 |
620 |
158 |
9,1 |
6,0 |
|
|
200 х 150 |
0,023 |
135 |
7 |
4,8 |
1,9 |
1,3 |
220 |
18 |
7,9 |
3,1 |
2,1 |
350 |
46 |
13 |
5,0 |
3,3 |
620 |
145 |
8,9 |
5,9 |
|
|
300 х 150 |
0,036 |
195 |
6 |
5,6 |
2,2 |
1,5 |
315 |
15 |
9,0 |
3,6 |
2,4 |
500 |
38 |
14 |
5,7 |
3,8 |
900 |
124 |
10 |
6,9 |
|
|
400 х 150 |
0,050 |
250 |
5 |
6,1 |
2,4 |
1,6 |
405 |
13 |
10,0 |
3,9 |
2,6 |
650 |
34 |
16 |
6,3 |
4,2 |
1160 |
107 |
11 |
7,5 |
|
|
500 х 150 |
0,063 |
305 |
5 |
6,6 |
2,6 |
1,8 |
500 |
13 |
11,0 |
4,3 |
2,9 |
800 |
32 |
17 |
6,9 |
4,6 |
1420 |
101 |
12 |
8,2 |
|
|
200 х 200 |
0,032 |
175 |
6 |
5,3 |
2,1 |
1,4 |
285 |
16 |
8,6 |
3,5 |
2,3 |
460 |
41 |
14 |
5,6 |
3,7 |
800 |
124 |
10 |
6,5 |
|
|
300 х 200 |
0,05 |
250 |
5 |
6,1 |
2,4 |
1,6 |
405 |
13 |
10,0 |
3,9 |
2,6 |
650 |
34 |
16 |
6,3 |
4,2 |
1160 |
107 |
11 |
7,5 |
|
|
400 х 200 |
0,069 |
325 |
4 |
6,7 |
2,7 |
1,8 |
530 |
12 |
11,0 |
4,4 |
2,9 |
850 |
30 |
18 |
7,0 |
4,7 |
1500 |
94 |
12 |
8,2 |
|
|
500 х 200 |
0,087 |
400 |
4 |
7,3 |
2,9 |
2,0 |
640 |
11 |
12,0 |
4,7 |
3,1 |
1030 |
28 |
19 |
7,6 |
5,0 |
1850 |
90 |
14 |
9,1 |
|
|
600 х 200 |
0,105 |
465 |
4 |
7,8 |
3,1 |
2,1 |
760 |
10 |
13,0 |
5,1 |
3,4 |
1210 |
26 |
20 |
8,1 |
5,4 |
2180 |
86 |
15 |
9,7 |
|
|
300 х 250 |
0,065 |
305 |
4 |
6,5 |
2,6 |
1,7 |
500 |
12 |
11,0 |
4,2 |
2,8 |
800 |
30 |
17 |
6,8 |
4,5 |
1420 |
95 |
12 |
8,0 |
|
|
400 х 250 |
0,088 |
400 |
4 |
7,3 |
2,9 |
1,9 |
640 |
11 |
12,0 |
4,7 |
3,1 |
1030 |
27 |
19 |
7,5 |
5,0 |
1850 |
88 |
14 |
9,0 |
|
|
500 х 250 |
0,111 |
480 |
4 |
7,8 |
3,1 |
2,1 |
790 |
10 |
13,0 |
5,1 |
3,4 |
1260 |
26 |
20 |
8,2 |
5,5 |
2260 |
83 |
15 |
9,8 |
|
|
600 х 250 |
0,134 |
570 |
4 |
8,4 |
3,4 |
2,2 |
920 |
9 |
14,0 |
5,4 |
3,6 |
1480 |
24 |
22 |
8,8 |
5,8 |
2660 |
78 |
16 |
10,5 |
|
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
