Решетки для круглых воздуховодов Арктос КПУ
Перфорированные решетки для круглых воздуховодов Арктос КПУ оснащены регулятором потока и выпрямителем потока, устанавливаются на круглые воздуховоды путем врезки и используются для подачи воздуха при установке нескольких (более 3 штук) решеток и необходимости настройки сети. Коэффициент живого сечения перфорации - 0,6. Минимальный размер решеток – 200 х 100 мм, максимальный – 600 х 250 мм, с шагом – 50 - 100 мм.
Общая информация
Решетки для круглых воздуховодов Арктос КПУ представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Решетки Арктос КПУ обеспечивают подачу воздуха вертикальными, горизонтальными или наклонными струями.
Решетки изготавливаются из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

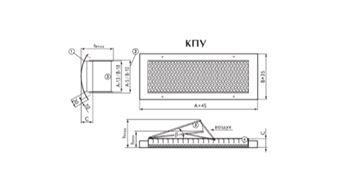

Технический рисунок решеток КПУ
1 - Решетка; 2 - Размер проема в воздуховоде; 3 - Регулятор потока; 4 - Выпрямитель потока.
Соответствие размеров решеток диаметрам воздуховодов и диапазон настройки регулятора потока решеток КПУ
|
Высота решётки, |
Длина решётки, |
Глубина решетки, |
Диаметр |
Высота регулятора потока h, мм |
|
|
min b1=10° |
max b1=30° |
||||
|
100 |
200–300 |
40 |
160–200 |
69–73 |
106–118 |
|
150 |
200–500 |
46 |
250–315 |
69–91 |
106–168 |
|
200 |
200–600 |
50 |
315–355–400–500 |
69–100 |
106–181 |
|
250 |
300–600 |
50 |
400–500–630 |
73–100 |
118–193 |
Установка в системах приточной вентиляции решеток Арктос КПУ
Данные для подбора решеток Арктос КПУ при подаче воздуха
|
Размер |
F0,м2 |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||||||||||||||
|
L0, |
∆Pполн |
Дальнобой- |
L0, |
∆Pполн |
Дальнобой- |
L0, |
∆Pполн |
Дальнобой- |
L0, |
∆Pполн |
Дально- |
||||||||||
|
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
|
||||||||||
|
200 х 100 |
0,014 |
90 |
10 |
4,3 |
1,7 |
1,2 |
155 |
30 |
7,5 |
3,0 |
2,0 |
250 |
77 |
12 |
4,8 |
3,2 |
450 |
249 |
8,7 |
5,8 |
|
|
300 х 100 |
0,022 |
130 |
8 |
5,0 |
2,0 |
1,3 |
215 |
23 |
8,3 |
3,3 |
2,2 |
355 |
63 |
14 |
5,5 |
3,6 |
640 |
204 |
9,8 |
6,6 |
|
|
200 х 150 |
0,023 |
130 |
8 |
4,9 |
2,0 |
1,3 |
215 |
21 |
8,1 |
3,2 |
2,2 |
355 |
57 |
13 |
5,3 |
3,6 |
640 |
186 |
9,6 |
6,4 |
|
|
300 х 150 |
0,036 |
185 |
6 |
5,6 |
2,2 |
1,5 |
305 |
17 |
9,2 |
3,7 |
2,4 |
500 |
46 |
15 |
6,0 |
4,0 |
905 |
152 |
11 |
7,2 |
|
|
400 х 150 |
0,050 |
260 |
7 |
6,6 |
2,6 |
1,8 |
430 |
18 |
11,0 |
4,4 |
2,9 |
700 |
47 |
18 |
7,1 |
4,8 |
1280 |
158 |
13 |
8,7 |
|
|
500 х 150 |
0,063 |
285 |
5 |
6,5 |
2,6 |
1,7 |
475 |
14 |
11,0 |
4,3 |
2,9 |
765 |
35 |
17 |
6,9 |
4,6 |
1400 |
119 |
13 |
8,5 |
|
|
200 х 200 |
0,032 |
165 |
6 |
5,3 |
2,1 |
1,4 |
275 |
18 |
8,8 |
3,5 |
2,3 |
450 |
48 |
14 |
5,7 |
3,8 |
815 |
156 |
10 |
6,9 |
|
|
300 х 200 |
0,050 |
235 |
5 |
6,0 |
2,4 |
1,6 |
390 |
15 |
10,0 |
4,0 |
2,6 |
635 |
39 |
16 |
6,5 |
4,3 |
1160 |
130 |
12 |
7,9 |
|
|
400 х 200 |
0,069 |
305 |
5 |
6,6 |
2,6 |
1,8 |
500 |
13 |
11,0 |
4,3 |
2,9 |
810 |
33 |
18 |
7,0 |
4,7 |
1470 |
109 |
13 |
8,5 |
|
|
500 х 200 |
0,087 |
365 |
4 |
7,0 |
2,8 |
1,9 |
605 |
12 |
12,0 |
4,0 |
3,1 |
980 |
31 |
19 |
7,6 |
5,0 |
1800 |
103 |
14 |
9,3 |
|
|
600 х 200 |
0,105 |
430 |
4 |
7,6 |
3,0 |
2,0 |
705 |
11 |
12,0 |
5,0 |
3,3 |
1140 |
28 |
20 |
8,0 |
5,3 |
2100 |
96 |
15 |
9,8 |
|
|
300 х 250 |
0,065 |
285 |
5 |
6,4 |
2,5 |
1,7 |
475 |
13 |
11,0 |
4,2 |
2,8 |
765 |
33 |
17 |
6,8 |
4,6 |
1400 |
112 |
13 |
8,3 |
|
|
400 х 250 |
0,088 |
400 |
5 |
7,7 |
3,1 |
2,0 |
670 |
14 |
13,0 |
5,1 |
3,4 |
1080 |
36 |
21 |
8,3 |
5,5 |
1970 |
121 |
15 |
10,0 |
|
|
500 х 250 |
0,111 |
445 |
4 |
7,6 |
3,0 |
2,0 |
730 |
10 |
12,0 |
5,0 |
3,3 |
1180 |
27 |
20 |
8,1 |
5,4 |
2150 |
90 |
15 |
9,8 |
|
|
600 х 250 |
0,134 |
520 |
4 |
8,1 |
3,2 |
2,2 |
850 |
10 |
13,0 |
5,3 |
3,5 |
1400 |
26 |
22 |
8,7 |
5,8 |
2500 |
84 |
16 |
10,0 |
|
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
