Перфорированные решетки Арктос ПРР-К

Перфорированные решетки Арктос ПРР-К представляют собой узкую раму прямоугольной формы с установленной в ней перфорированной панелью и дополнительно комплектуются регулятором расхода воздуха. Перфорированные решетки Арктос ПРР-К предназначены для подачи/удаления воздуха системами естественной вентиляции в жилых и административных помещениях, для удаления воздуха при механической вентиляции из помещений любого назначения, а также используются в системах отопительных каналов каминов, а также в виде декоративных панелей, закрывающих приборы систем отопления. Коэффициент живого сечения перфорации - 0,6. Минимальный размер решетки - 200 x 100 мм, максимальный 1000 мм по одной из сторон, шаг 50-100 мм

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Общая информация

Простота и надежность настенного монтажа обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов. Для удобства установки решетки могут дополнительно комплектоваться монтажной рамой. Монтаж решетки к потолку рекомендуется производить самонарезающими винтами.

Решетки окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

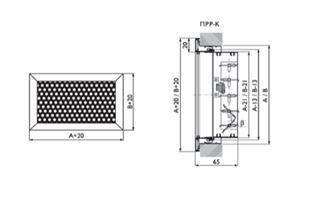

Технический рисунок решеток ПРР-К

Перфорированные решетки Арктос ПРР-К - чертеж

Установка в системах приточной и вытяжной вентиляции перфорированных решеток Арктос ПРР-К

Данные для подбора решеток Арктос ПРР-К при удалении воздуха

Размеры* А х В, мм	Fo, м²	L_A= 25дБ (А)			L_A= 35дБ (А)			L_A= 45дБ (А)
Размеры* А х В, мм	Fo, м²	L, м³/ч	V_o, м/с	∆Р_п, Па	L, м³/ч	V_o, м/с	∆Р_п, Па	L, м³/ч	V_o, м/с	∆Р_п, Па
200х100	0,014	170	17	3,3	240	33	4,6	330	64	6,4
300х100	0,022	250	15	3,1	340	28	4,2	500	60	6,2
400х100	0,030	320	13	2,9	450	26	4,1	650	54	5,9
500х100	0,039	380	11	2,7	540	24	3,9	760	47	5,5
600х100	0,047	480	13	2,9	650	24	3,9	950	51	5,7
150х150	0,017	190	15	3,1	260	29	4,3	370	58	6,1
300х150	0,036	360	11	2,7	520	25	4,0	750	51	5,7
400х150	0,049	500	12	2,8	700	24	3,9	1000	49	5,6
500х150	0,062	600	11	2,7	900	25	4,0	1200	44	5,3
600х150	0,076	800	13	2,9	1100	26	4,1	1400	42	5,2
700х150	0,089	850	11	2,7	1300	26	4,1	1700	44	5,3
800х150	0,102	1000	11	2,7	1500	26	4,1	1900	42	5,2
200х200	0,032	330	12	2,8	470	25	4,0	680	52	5,8
300х200	0,050	500	12	2,8	700	24	3,9	1000	47	5,5
400х200	0,069	830	18	3,4	1200	37	4,9	1550	62	6,3
500х200	0,087	840	11	2,7	1300	28	4,2	1700	47	5,5
600х200	0,105	1000	11	2,7	1500	25	4,0	1900	41	5,1
700х200	0,123	1200	11	2,7	1700	24	3,9	2200	39	5,0
800х200	0,141	1300	11	2,6	1800	20	3,6	2300	33	4,6
000х200	0,177	1700	11	2,7	2200	19	3,5	3000	34	4,7
300х300	0,079	800	12	2,8	1200	29	4,3	1600	51	5,7
400х300	0,107	1000	11	2,6	1500	24	3,9	1900	39	5,0
500х300	0,139	1250	11	2,6	1750	20	3,6	2200	32	4,5
600х300	0,163	1500	11	2,6	2000	18	3,4	2600	30	4,4
700х300	0,191	1800	11	2,6	2400	19	3,5	3000	30	4,4
800х300	0,219	2000	10	2,5	2600	17	3,3	3600	33	4,6
1000х300	0,275	2400	9	2,4	3200	16	3,2	4300	30	4,4

В решетках ПРР-К с регулятором расхода табличные значения ∆Рполн и LWA корректируются:

Значение коэффициента К и LWA для решеток ПРР-К

% открытия регулятора расхода	100% b=0°	50% b=30°	30% b=60°
% открытия регулятора расхода	100% b=0°	50% b=30°	30% b=60°
K	1.2	3.7	7.3
∆ L_WA, дБ(А)	2	5	7
