Переточные решетки Арктос АП

Переточная решетка АП производства Арктос предназначены для перераспределения воздуха между помещениями и состоят из двух прямоугольных рам – наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору через решетку. Минимальный размер переточной решетки Арктос АП - 300 x 150 мм, максимальный - 600 мм по одной из сторон, шаг 50-100 мм.

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Общая информация: решетка АП

Наружная рама устанавливается в дверной или стеновой проем и закрепляется самонарезающими винтами. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решетки на дверях или стенах толщиной от 25 до 50 мм.

Переточные решетки Арктос АП изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL или текстурирование.

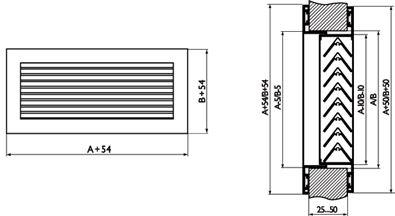

Технический рисунок решеток АП

Переточные решетки Арктос АП - чертеж

Данные для подбора переточных решеток Арктос АП

Размеры* А х В, мм	F_o, м²	F_ж.с., м²	Скорость в живом сечении V_ж.с., м\c
			0.2	0.4	0.6	0.8	1.0	1.5	2.0	2.5
			Потери полного давления ∆P_полн, Па
			0.1	0.3	0.7	1.3	2.0	4.0	8.0	12.0
300 x 150	0,039	0,021	15	30	45	60	80	110	150	190
300 x 200	0,054	0,029	21	42	63	80	100	160	210	260
300 x 250	0,068	0,036	26	52	78	100	130	190	260	320
350 x 150	0,046	0,025	18	36	54	70	90	140	180	230
350 x 200	0,063	0,034	24	49	73	100	120	180	240	310
400 x 150	0,053	0,029	21	42	63	80	100	160	210	260
400 x 200	0,073	0,040	29	58	86	120	140	220	290	360
500 x 150	0,067	0,037	27	53	80	110	130	200	270	330
500 x 200	0,091	0,050	36	72	110	140	180	270	360	450
500 x 250	0,116	0,064	46	92	140	180	230	350	460	580
600 x 200	0,110	0,061	44	88	130	180	220	330	440	550
600 x 250	0,139	0,078	56	110	170	220	280	420	560	700
