Низкоскоростные воздухораспределители Арктос 1ВНП
Низкоскоростные воздухораспределители Арктос 1ВНП круглой формы предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции. Воздухораспределители 1 ВНП устанавливается у стены на полу. Материал изготовления – листовая сталь. Минимальный диаметр воздухораспределителей Арктос 1ВНП – от 200 мм, максимальный – 630мм.
Общая характеристика
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения низкоскоростных воздухораспределителей 1ВНП – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения. Низкоскоростные воздухораспределители 1ВНП устанавливается у стены на полу.
Воздухораспределитель Арктос 1ВНП изготавливается из листовой стали и состоит из наружной перфорированной обечайки днища с конусом, крышки с подводящим патрубком и внутренней перфорированной обечайки обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Наружные и внутренние поверхности 1ВНП окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.
Аксессуары:
- Подставка;
- декоративный кожух;
- кронштейн.

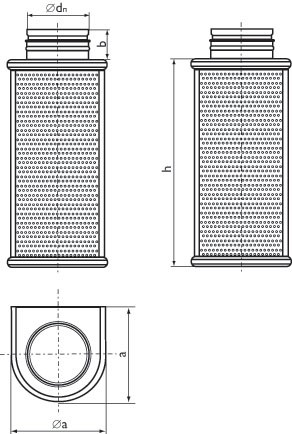

Технический рисунок
Размеры и модели низкоскоростных воздухораспределителей Арктос 1ВНП
|
Размер Ødп, мм |
F0, м2 |
Øa, мм |
a, мм |
b, мм |
h, мм |
Вес, кг |
|
200 |
0,97 |
335 |
335 |
88 |
1200 |
17,0 |
|
250 |
1,14 |
395 |
395 |
88 |
1200 |
20,7 |
|
315 |
1,76 |
480 |
480 |
88 |
1500 |
30,5 |
|
400 |
2,62 |
590 |
590 |
88 |
1800 |
45,2 |
|
500 |
3,24 |
730 |
730 |
88 |
1800 |
59,0 |
|
630 |
3,98 |
895 |
895 |
88 |
1800 |
75,8 |
Установка в системах приточной вентиляции низкоскоростных воздухораспределителей Арктос 1ВНП
Данные для подбора воздухораспределителей 1ВНП при подаче воздуха в помещение
|
Размер Ødп, мм |
LWA=25дБ (А) |
LA=35дБ (А) |
LA=45дБ (А) |
|||||||||||
|
L0, м3/ч |
∆Pп, Па |
дальнобойность, м при VX, м/с |
L0, м3/ч |
∆Pп, Па |
дальнобойность, м при Vx, м/с |
L0, м3/ч |
∆Pп, Па |
дальнобойность, м при Vx, м/с |
||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
||||||||
|
200 |
440 |
11 |
0,90 |
0,4 |
600 |
21 |
1,30 |
0,5 |
750 |
33 |
1,60 |
0,6 |
0,4 |
|
|
250 |
630 |
9 |
1,20 |
0,5 |
850 |
17 |
1,70 |
0,7 |
1150 |
31 |
2,20 |
0,9 |
0,6 |
|
|
315 |
840 |
6 |
1,30 |
0,5 |
1250 |
14 |
2,00 |
0,8 |
1800 |
30 |
2,80 |
1,1 |
0,8 |
|
|
400 |
1400 |
7 |
1,80 |
0,7 |
2010 |
14 |
2,60 |
1,0 |
2900 |
29 |
3,70 |
1,5 |
1,0 |
|
|
500 |
2200 |
7 |
2,50 |
1,0 |
3100 |
14 |
3,60 |
1,4 |
4600 |
31 |
5,30 |
2,1 |
1,4 |
|
|
630 |
3300 |
7 |
3,40 |
1,4 |
5000 |
15 |
5,20 |
2,1 |
7100 |
31 |
7,40 |
3,0 |
2,0 |
|
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
