Настенные решетки Арктос АМР-М
Однорядные настенные решетки Арктос АМР-М оснащены интегрированными в корпус решетки регуляторами расхода воздуха и служат для подачи или удаления воздуха из помещения различного типа. Материал изготовления – алюминий. Минимальный размер - 200 x 100 мм, максимальный 1000 мм по одной из сторон, шаг 50-100 мм.
Общая характеристика
Для решеток Арктос АМР-М угол наклона жалюзи - a1. Жалюзи устанавливаются в пластиковые втулки, которые облегчают их поворот при регулировании.
Регулирование расхода воздуха в решетках АМР-М осуществляется с помощью флажкового механизма поворота жалюзи регулятора вручную без использования инструмента. С целью удобства установки решетки могут дополнительно комплектоваться монтажной рамой.
Настенный монтаж однорядных настенных решеток Арктос АМР-М производится с помощью пружинных фиксаторов. Потолочный монтаж рекомендуется производить с помощью самонарезающих винтов.
Решетки окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL или текстурирование.

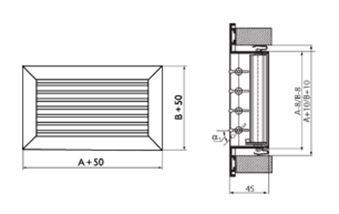

Технический рисунок решеток АМР-М
Установка в системах приточной вентиляции настенных решеток Арктос АМР-М
Данные для подбора решеток Арктос АМР-М при подаче воздуха в помещение (a1=a2 = 0°)
|
Размеры* А х В, мм |
Fo, м2 |
LWA < 20дБ (А), Рп < 1 Па |
LWA=25дБ (А) |
LWA=35дБ (А) |
LWA ≤ 45дБ (А) |
|||||||||||||||||||
|
Lo, м3/ч |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
|
|||||||||||
|
|
||||||||||||||||||||||||
|
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.75 |
0.5 |
0.75 |
|
|||||||||||||
|
200*100 |
0.018 |
30 |
1.9 |
0.7 |
60 |
3.6 |
1.5 |
180 |
6 |
11 |
4.4 |
280 |
14 |
17 |
6.8 |
4.5 |
350 |
22 |
8.5 |
5.6 |
|
|||
|
300*100 |
0.027 |
50 |
2.5 |
1.0 |
80 |
4.0 |
1.6 |
240 |
5 |
12 |
4.9 |
360 |
12 |
18 |
7.3 |
4.9 |
500 |
22 |
10.0 |
6.8 |
|
|||
|
400*100 |
0.036 |
65 |
2.8 |
1.1 |
100 |
4.4 |
1.8 |
300 |
5 |
13 |
5.3 |
400 |
8 |
18 |
7 |
4.7 |
580 |
17 |
10.0 |
6.8 |
|
|||
|
500*100 |
0.045 |
80 |
3.1 |
1.2 |
120 |
4.9 |
1.9 |
370 |
5 |
15 |
5.9 |
520 |
10 |
21 |
8.4 |
5.6 |
700 |
17 |
11.0 |
7.5 |
|
|||
|
600*100 |
0.054 |
100 |
3.6 |
1.4 |
150 |
5.3 |
2.1 |
420 |
4 |
15 |
6.0 |
600 |
8 |
21 |
8.5 |
5.7 |
780 |
13 |
11.0 |
7.4 |
|
|||
|
150*150 |
0.020 |
35 |
2.1 |
0.8 |
60 |
3.6 |
1.5 |
180 |
6 |
11 |
4.4 |
280 |
14 |
17 |
6.8 |
4.5 |
350 |
22 |
8.5 |
5.6 |
|
|||
|
300*150 |
0.041 |
75 |
3.1 |
1.2 |
120 |
4.9 |
1.9 |
370 |
5 |
15 |
5.9 |
520 |
10 |
21 |
8.4 |
5.6 |
700 |
17 |
11.0 |
7.5 |
|
|||
|
400*150 |
0.055 |
100 |
3.6 |
1.4 |
150 |
5.3 |
2.1 |
420 |
4 |
15 |
6.0 |
600 |
8 |
21 |
8.5 |
5.7 |
780 |
13 |
11.0 |
7.4 |
|
|||
|
500*150 |
0.070 |
130 |
4.1 |
1.7 |
180 |
5.6 |
2.2 |
530 |
4 |
16 |
6.6 |
800 |
8 |
25 |
10 |
6.6 |
970 |
12 |
12.0 |
8.0 |
|
|||
|
600*150 |
0.084 |
150 |
4.3 |
1.7 |
200 |
5.7 |
2.3 |
600 |
3 |
17 |
6.9 |
900 |
7 |
26 |
10 |
6.9 |
1130 |
12 |
13.0 |
8.7 |
|
|||
|
700*150 |
0.098 |
170 |
4.5 |
1.8 |
240 |
6.4 |
2.6 |
700 |
3 |
19 |
7.4 |
1100 |
8 |
29 |
12 |
7.8 |
1300 |
11 |
14.0 |
9.2 |
|
|||
|
800*150 |
0.112 |
200 |
5.0 |
2.0 |
250 |
6.2 |
2.5 |
740 |
3 |
19 |
7.4 |
1250 |
8 |
31 |
12 |
8.3 |
1500 |
12 |
15.0 |
10.0 |
|
|||
|
200*200 |
0.036 |
70 |
3.1 |
1.2 |
100 |
4.4 |
1.8 |
300 |
5 |
13 |
5.3 |
400 |
8 |
18 |
7 |
4.7 |
580 |
17 |
10.0 |
6.8 |
|
|||
|
300*200 |
0.055 |
100 |
3.6 |
1.4 |
150 |
5.3 |
2.1 |
420 |
4 |
15 |
6.0 |
600 |
8 |
21 |
8.5 |
5.7 |
780 |
13 |
11.0 |
7.4 |
|
|||
|
400*200 |
0.074 |
130 |
4.0 |
1.6 |
180 |
5.6 |
2.2 |
530 |
4 |
16 |
6.6 |
800 |
8 |
25 |
10 |
6.6 |
970 |
12 |
12.0 |
8.0 |
|
|||
|
500*200 |
0.093 |
160 |
4.4 |
1.8 |
220 |
6.0 |
2.4 |
650 |
3 |
18 |
7.0 |
1050 |
8 |
29 |
12 |
7.7 |
1250 |
12 |
14.0 |
9.1 |
|
|||
|
600*200 |
0.112 |
200 |
5.0 |
2.0 |
250 |
6.2 |
2.5 |
740 |
3 |
19 |
7.4 |
1250 |
8 |
31 |
12 |
8.3 |
1500 |
12 |
15.0 |
10.0 |
|
|||
|
700*200 |
0.131 |
230 |
5.3 |
2.1 |
270 |
6.2 |
2.5 |
820 |
3 |
19 |
7.6 |
1400 |
7 |
- |
13 |
8.6 |
1550 |
9 |
14.0 |
9.5 |
|
|||
|
800*200 |
0.150 |
270 |
5.8 |
2.3 |
300 |
6.5 |
2.6 |
900 |
2 |
19 |
7.8 |
1500 |
7 |
- |
13 |
8.6 |
1650 |
8 |
14.0 |
9.5 |
|
|||
|
1000*200 |
0.188 |
340 |
6.5 |
2.6 |
350 |
6.8 |
2.7 |
1100 |
2 |
21 |
8.5 |
1600 |
5 |
- |
12 |
8.2 |
2000 |
7 |
15.0 |
10.3 |
|
|||
|
300*300 |
0.084 |
150 |
4.3 |
1.7 |
200 |
5.7 |
2.3 |
600 |
3 |
17 |
6.9 |
900 |
7 |
26 |
10 |
6.9 |
1130 |
12 |
13.0 |
8.7 |
|
|||
|
400*300 |
0.113 |
200 |
4.9 |
2.0 |
250 |
6.2 |
2.5 |
740 |
3 |
19 |
7.4 |
1250 |
8 |
- |
12 |
8.3 |
1500 |
12 |
15.0 |
10.0 |
|
|||
|
500*300 |
0.142 |
250 |
5.5 |
2.2 |
290 |
6.4 |
2.6 |
860 |
2 |
19 |
7.6 |
1450 |
7 |
- |
13 |
8.6 |
1600 |
8 |
14.0 |
9.4 |
|
|||
|
600*300 |
0.171 |
300 |
6.1 |
2.4 |
320 |
6.5 |
2.6 |
1000 |
2 |
20 |
8.0 |
1550 |
5 |
- |
13 |
8.3 |
1800 |
7 |
15.0 |
9.7 |
|
|||
|
700*300 |
0.200 |
350 |
6.6 |
2.6 |
400 |
7.4 |
3.0 |
1200 |
2 |
22 |
8.9 |
1700 |
5 |
- |
13 |
8.4 |
2100 |
7 |
16.0 |
10.4 |
|
|||
|
800*300 |
0.229 |
400 |
7.0 |
2.8 |
500 |
8.8 |
3.5 |
1300 |
2 |
23 |
9.1 |
1900 |
4 |
- |
13 |
8.8 |
2200 |
6 |
15.0 |
10.2 |
|
|||
|
1000*300 |
0.287 |
500 |
7.7 |
3.1 |
600 |
9.3 |
3.7 |
1500 |
2 |
23 |
9.3 |
2200 |
4 |
- |
14 |
9.1 |
2800 |
6 |
17.0 |
11.6 |
|
|||
|
|
||||||||||||||||||||||||
При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза.
При установке регулятора расхода в решетках АМР-М данные таблицы корректируются:
Значение коэффициента К и LWA для решеток АМР-М при a1=a2=0°
|
% открытия регулятора расхода |
100% b=0° |
50% b=30° |
30% b=60° |
|
K |
1.2 |
3.7 |
7.3 |
|
∆LWA, дБ(А) |
2 |
5 |
7 |
Данные для подбора решеток Арктос АМР-М при подаче воздуха в помещение (a1=a2 = 45°)
|
Размеры* А х В, мм |
Fo, м2 |
LWA<20дБ (А), Рп < 1 Па |
LWA=20дБ (А) |
LWA=25дБ (А) |
LWA=35дБ (А) |
LWA=45дБ (А) |
|||||||||||||||||
|
Lo, м3/ч |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
Lo, м3/ч |
∆Рп, Па |
дально-бойность, м при Vx, м/с |
|
|||||||||
|
|
|||||||||||||||||||||||
|
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.75 |
0.5 |
0.75 |
|
||||||||||||
|
200*100 |
0.018 |
30 |
1.1 |
0.4 |
60 |
3 |
2.2 |
0.9 |
140 |
15 |
5.1 |
2.0 |
240 |
45 |
8.7 |
3.5 |
2.3 |
330 |
93.0 |
4.9 |
3.3 |
|
|
|
300*100 |
0.027 |
50 |
1.5 |
0.6 |
80 |
3 |
2.4 |
1.0 |
210 |
17 |
6.4 |
2.6 |
300 |
35 |
9.1 |
3.7 |
2.4 |
470 |
84.0 |
5.7 |
3.8 |
|
|
|
400*100 |
0.036 |
65 |
1.7 |
0.7 |
100 |
2 |
2.6 |
1.1 |
260 |
15 |
6.9 |
2.7 |
350 |
27 |
9.2 |
3.7 |
2.5 |
550 |
65.0 |
5.8 |
3.9 |
|
|
|
500*100 |
0.045 |
80 |
1.9 |
0.7 |
120 |
2 |
2.9 |
1.2 |
330 |
17 |
8.0 |
3.2 |
450 |
31 |
11.0 |
4.3 |
2.9 |
650 |
58.0 |
6.1 |
4.1 |
|
|
|
600*100 |
0.054 |
100 |
2.1 |
0.9 |
150 |
2 |
3.2 |
1.3 |
380 |
13 |
8.1 |
3.2 |
550 |
28 |
12.0 |
4.7 |
3.1 |
750 |
54.0 |
6.5 |
4.3 |
|
|
|
150*150 |
0.02 |
35 |
1.2 |
0.5 |
60 |
3 |
2.2 |
0.9 |
140 |
15 |
5.1 |
2.0 |
240 |
45 |
8.7 |
3.5 |
2.3 |
330 |
76.0 |
4.7 |
3.1 |
|
|
|
300*150 |
0.041 |
75 |
1.9 |
0.7 |
120 |
2 |
2.9 |
1.2 |
330 |
17 |
8.0 |
3.2 |
450 |
31 |
11.0 |
4.3 |
2.9 |
650 |
70.0 |
6.4 |
4.3 |
|
|
|
400*150 |
0.055 |
100 |
2.2 |
0.9 |
150 |
2 |
3.2 |
1.3 |
380 |
13 |
8.1 |
3.2 |
550 |
28 |
12.0 |
4.4 |
3.1 |
750 |
52.0 |
6.4 |
3.1 |
|
|
|
500*150 |
0.07 |
130 |
2.5 |
1.0 |
180 |
2 |
3.3 |
1.3 |
480 |
13 |
8.9 |
3.6 |
750 |
31 |
14.0 |
5.6 |
3.7 |
900 |
46.0 |
6.8 |
4.5 |
|
|
|
600*150 |
0.084 |
150 |
2.6 |
1.0 |
200 |
2 |
3.4 |
1.4 |
550 |
12 |
9.5 |
3.8 |
850 |
29 |
15.0 |
5.9 |
3.9 |
1050 |
43.0 |
7.2 |
4.8 |
|
|
|
700*150 |
0.10 |
170 |
2.7 |
1.1 |
240 |
2 |
3.8 |
1.5 |
650 |
12 |
10.0 |
4.1 |
1020 |
31 |
16.0 |
6.5 |
4.3 |
1200 |
42.0 |
7.7 |
5.1 |
|
|
|
800*150 |
0.112 |
200 |
3.0 |
1.2 |
250 |
1 |
3.7 |
1.5 |
700 |
11 |
11.0 |
4.2 |
1100 |
27 |
16.0 |
6.6 |
4.4 |
1400 |
43.0 |
8.4 |
5.6 |
|
|
|
200*200 |
0.036 |
70 |
1.8 |
0.7 |
100 |
2 |
2.6 |
1.1 |
260 |
15 |
6.9 |
2.7 |
350 |
27 |
9.2 |
3.7 |
2.5 |
550 |
65.0 |
5.8 |
3.9 |
|
|
|
300*200 |
0.055 |
100 |
2.2 |
0.9 |
150 |
2 |
3.2 |
1.3 |
380 |
13 |
8.1 |
3.2 |
550 |
28 |
12.0 |
4.7 |
3.1 |
750 |
52.0 |
6.4 |
4.3 |
|
|
|
400*200 |
0.074 |
130 |
2.4 |
1.0 |
180 |
2 |
3.3 |
1.3 |
480 |
13 |
8.9 |
3.6 |
750 |
31 |
14.0 |
5.6 |
3.7 |
950 |
46.0 |
7.0 |
4.7 |
|
|
|
500*200 |
0.093 |
160 |
2.6 |
1.1 |
220 |
2 |
3.6 |
1.4 |
630 |
13 |
10.0 |
4.1 |
970 |
31 |
16.0 |
6.4 |
4.2 |
1200 |
46.0 |
7.9 |
5.2 |
|
|
|
600*200 |
0.112 |
200 |
3.0 |
1.2 |
250 |
1 |
3.7 |
1.5 |
700 |
11 |
11.0 |
4.2 |
1100 |
27 |
16.0 |
6.6 |
4.4 |
1400 |
43.0 |
8.4 |
5.6 |
|
|
|
700*200 |
0.131 |
230 |
3.2 |
1.3 |
270 |
1 |
3.7 |
1.5 |
750 |
9 |
10.0 |
4.1 |
1220 |
25 |
17.0 |
6.7 |
4.5 |
1450 |
34.0 |
8.0 |
5.3 |
|
|
|
800*200 |
0.15 |
270 |
3.5 |
1.4 |
300 |
1 |
3.9 |
1.6 |
820 |
9 |
11.0 |
4.2 |
1340 |
23 |
17.0 |
6.9 |
4.6 |
1580 |
31.0 |
8.2 |
5.4 |
|
|
|
1000*200 |
0.188 |
340 |
3.9 |
1.6 |
350 |
1 |
4.1 |
1.6 |
950 |
7 |
11.0 |
4.4 |
1450 |
17 |
17.0 |
6.7 |
4.5 |
1700 |
23.0 |
7.8 |
5.2 |
|
|
|
300*300 |
0.084 |
150 |
2.6 |
1.0 |
200 |
2 |
3.4 |
1.4 |
550 |
12 |
9.5 |
3.8 |
850 |
29 |
15.0 |
5.9 |
3.9 |
1050 |
43.0 |
7.2 |
4.8 |
|
|
|
400*300 |
0.113 |
200 |
3.0 |
1.2 |
250 |
1 |
3.7 |
1.5 |
700 |
11 |
11.0 |
4.2 |
1100 |
27 |
16.0 |
6.6 |
4.4 |
1400 |
43.0 |
8.3 |
5.6 |
|
|
|
500*300 |
0.142 |
250 |
3.3 |
1.3 |
290 |
1 |
3.9 |
1.5 |
800 |
9 |
11.0 |
4.2 |
1280 |
23 |
17.0 |
6.8 |
4.5 |
1520 |
32.0 |
8.1 |
5.4 |
|
|
|
600*300 |
0.171 |
300 |
3.6 |
1.5 |
320 |
1 |
3.9 |
1.5 |
900 |
8 |
11.0 |
4.3 |
1400 |
19 |
17.0 |
6.8 |
4.5 |
1650 |
26.0 |
8.0 |
5.3 |
|
|
|
700*300 |
0.20 |
350 |
3.9 |
1.6 |
400 |
1 |
4.4 |
1.8 |
1000 |
7 |
11.0 |
4.5 |
1550 |
17 |
17.0 |
6.9 |
4.6 |
1900 |
25.0 |
8.5 |
5.7 |
|
|
|
800*300 |
0.229 |
400 |
4.2 |
1.7 |
500 |
1 |
5.3 |
2.1 |
1100 |
6 |
12.0 |
4.6 |
1700 |
16 |
18.0 |
7.1 |
4.7 |
2100 |
23.0 |
8.8 |
5.9 |
|
|
|
1000*300 |
0.287 |
500 |
4.6 |
1.9 |
600 |
1 |
5.6 |
2.2 |
1250 |
5 |
12.0 |
4.7 |
1900 |
12 |
18.0 |
7.1 |
4.7 |
2400 |
19.0 |
8.9 |
6.0 |
|
|
При настилании струи на потолок ее дальнобойность увеличивается в 1,4 раза.
При установке регулятора расхода в решетках АМР-М данные таблицы корректируются:
Значение коэффициента К и LWA для решеток АМР-М при a1=a2=45°
|
% открытия регулятора расхода |
100% b=0° |
50% b=30° |
30% b=60° |
|
K |
1.2 |
1.8 |
2.5 |
|
∆LWA, дБ(А) |
2 |
5 |
7 |
Приведенные в таблице данные дальнобойности струи не учитывают принятую схему воздухораздачи и избыточную температуру воздуха в струе. Для определения температуры и скорости воздуха в рабочей зоне необходимо пользоваться указаниями по расчету воздухораспределителей.
Установка в системах вытяжной вентиляции настенных решеток Арктос АМР-М
Данные для подбора решеток Арктос АМР-М при удалении воздуха из помещения (a1=a2 = 0°)
|
Размеры*А х В, мм |
Fo , м2 |
LAW = 25дБ (А) |
LAW = 35дБ (А) |
LAW = 45дБ (А) |
||||||
|
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
Lo , м3/ч |
∆Рп, Па |
Vo , м/с |
||
|
200*100 |
0.018 |
180 |
6 |
2.8 |
280 |
14 |
3.9 |
350 |
22 |
5.9 |
|
300*100 |
0.027 |
240 |
5 |
2.7 |
360 |
12 |
3.6 |
500 |
22 |
5.3 |
|
400*100 |
0.036 |
300 |
5 |
2.7 |
400 |
8 |
3.5 |
580 |
17 |
5.4 |
|
500*100 |
0.045 |
370 |
5 |
2.6 |
520 |
10 |
3.6 |
700 |
17 |
4.9 |
|
600*100 |
0.054 |
420 |
4 |
2.3 |
600 |
8 |
3.5 |
780 |
13 |
4.6 |
|
150*150 |
0.020 |
180 |
6 |
2.8 |
280 |
14 |
3.9 |
350 |
22 |
5.6 |
|
300*150 |
0.041 |
370 |
5 |
2.6 |
520 |
10 |
3.7 |
700 |
17 |
5.8 |
|
400*150 |
0.055 |
420 |
4 |
2.5 |
600 |
8 |
3.8 |
780 |
13 |
5.1 |
|
500*150 |
0.070 |
530 |
4 |
2.4 |
800 |
8 |
3.6 |
970 |
12 |
5.6 |
|
600*150 |
0.084 |
600 |
3 |
2.3 |
900 |
7 |
3.3 |
1130 |
12 |
5.0 |
|
700*150 |
0.098 |
700 |
3 |
2.3 |
1100 |
8 |
3.4 |
1300 |
11 |
5.1 |
|
800*150 |
0.112 |
740 |
3 |
2.5 |
1250 |
8 |
3.7 |
1500 |
12 |
4.7 |
|
200*200 |
0.036 |
300 |
5 |
2.7 |
400 |
Ваш код: null
| ||||
