Конические диффузоры Арктос ДКК 250-6, ДКК 315-7, ДКК 355-7, ДКК 400-7, ДКК 250-6-E1 (M2), ДКК 315-6-E1 (M2), ДКК 355-6-E1 (M2), ДКК 400-6-E1 (M2)
Конические диффузоры Арктос ДКК прямоугольной формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения. Конические диффузоры состоят из корпуса с подводящим патрубком, и центральной вставки, выполненной в виде набора конических колец. Форма струи регулируется путем вращения центральной вставки, вручную или с помощью электропривода от горизонтальной веерной, до вертикальной конической. Размер диффузора Арктос ДКК – от 595х595 мм до 750х750 мм.
Общая характеристика
Диффузоры Арктос ДКК 250-6, ДКК 315-7, ДКК 355-7, ДКК 400-7, ДКК 250-6-E1 (M2), ДКК 315-6-E1 (M2), ДКК 355-6-E1 (M2), ДКК 400-6-E1 (M2) выпускаются в трех исполнениях:
- ДКК – диффузор с ручным регулированием;
- ДКК...-E1 – диффузор с электроприводом (2-х, 3-х позиционное управление);
- ДКК...-М2 – диффузор с электроприводом (пропорциональное управление 0...10 В).
Диффузоры ДКК…-E1 и ДКК…-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Диффузоры встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Диффузоры Арктос ДКК изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

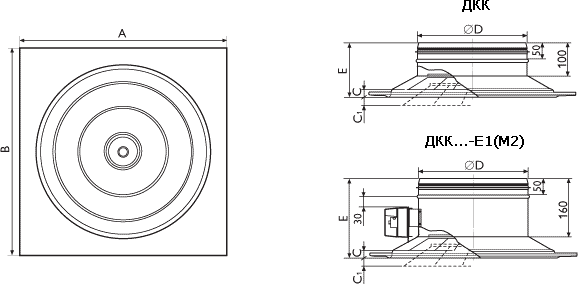

Технический рисунок
Модели и размеры диффузоров Арктос ДКК
|
Модель |
F0, м2 |
A, мм |
B, мм |
C, мм |
C1, мм |
ØD, мм |
E, мм |
Вес, кг |
|
ДКК 250-6 |
0,049 |
595 |
595 |
10 |
20 |
249 |
174 |
5,4 |
|
ДКК 315-7 |
0,078 |
750 |
750 |
15 |
20 |
314 |
174 |
8,8 |
|
ДКК 355-7 |
0,099 |
750 |
750 |
15 |
20 |
354 |
176 |
8,7 |
|
ДКК 400-7 |
0,125 |
750 |
750 |
20 |
20 |
399 |
176 |
8,4 |
|
ДКК 250-6-E1 (M2) |
0,049 |
595 |
595 |
10 |
20 |
249 |
174 |
7,5 |
|
ДКК 315-7-E1 (M2) |
0,078 |
750 |
750 |
15 |
20 |
314 |
174 |
10,9 |
|
ДКК 355-7-E1 (M2) |
0,099 |
750 |
750 |
15 |
20 |
354 |
176 |
10,8 |
|
ДКК 400-7-E1 (M2) |
0,125 |
750 |
750 |
20 |
20 |
399 |
176 |
10,7 |
Характеристики электроприводов
|
Модель диффузора |
ДКК…-Е1 |
ДКК…-М2 |
|
|
Тип привода* |
|
AST04 |
ADM04 |
|
Сигнал управления |
|
2-х, 3-х позиционный |
0 - 10 В |
|
Напряжение, |
В/Гц |
230/50 |
24/50 |
|
Потребляемая мощность, |
Вт |
4,0 |
2,5 |
|
Степень защиты |
|
IP 42 |
IP 42 |
Установка в системах приточной вентиляции конических диффузоров Арктос ДКК
|
Модель |
N* |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
|
||||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м |
|
||||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
при Vx, м/с |
|
||||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,75 |
|
||||||||||
|
Настилающаяся веерная струя** |
||||||||||||||||||||
|
250-6 |
13 |
610 |
14 |
5,0 |
2,0 |
830 |
27 |
6,8 |
2,7 |
1,8 |
1150 |
51 |
9,4 |
3,8 |
2,5 |
1800 |
125 |
5,9 |
3,9 |
|
|
315-7 |
1000 |
15 |
6,5 |
2,6 |
1200 |
22 |
7,8 |
3,1 |
2,1 |
1600 |
39 |
10 |
4,1 |
2,8 |
2300 |
81 |
5,9 |
4,0 |
|
|
|
355-7 |
1400 |
19 |
8,0 |
3,2 |
1800 |
31 |
10 |
4,1 |
2,8 |
2300 |
50 |
13 |
5,3 |
3,5 |
3100 |
91 |
7,1 |
4,7 |
|
|
|
400-7 |
1400 |
12 |
7,1 |
2,9 |
1800 |
19 |
9,2 |
3,7 |
2,5 |
2500 |
37 |
13 |
5,1 |
3,4 |
3700 |
81 |
7,6 |
5,0 |
|
|
|
Настилающаяся веерная струя** |
||||||||||||||||||||
|
250-6 |
0 |
540 |
18 |
4,4 |
1,8 |
750 |
35 |
6,1 |
2,4 |
1,6 |
1000 |
62 |
8,2 |
3,3 |
2,2 |
1600 |
158 |
5,2 |
3,5 |
|
|
315-7 |
930 |
21 |
6,0 |
2,4 |
1200 |
35 |
7,8 |
3,1 |
2,1 |
1600 |
62 |
10 |
4,1 |
2,8 |
2300 |
129 |
5,9 |
4,0 |
|
|
|
355-7 |
1100 |
18 |
6,3 |
2,5 |
1450 |
32 |
8,3 |
3,3 |
2,2 |
1900 |
55 |
11 |
4,4 |
2,9 |
2800 |
119 |
6,4 |
4,3 |
|
|
|
400-7 |
1350 |
17 |
6,9 |
2,8 |
1800 |
31 |
9,2 |
3,7 |
2,5 |
2500 |
59 |
13 |
5,1 |
3,4 |
3800 |
137 |
7,8 |
5,2 |
|
|
|
Вертикальная коническая струя |
||||||||||||||||||||
|
250-6 |
-7 |
470 |
15 |
7,4 |
2,9 |
640 |
28 |
10,0 |
4,0 |
2,7 |
850 |
49 |
13 |
5,3 |
3,6 |
1300 |
114 |
8,2 |
5,4 |
|
|
315-7 |
-10 |
830 |
18 |
10 |
4,1 |
1100 |
32 |
14,0 |
5,5 |
3,6 |
1500 |
60 |
19 |
7,5 |
5,0 |
2100 |
117 |
10 |
7,0 |
|
|
355-7 |
-10 |
1050 |
19 |
12 |
4,8 |
1400 |
32 |
15,0 |
6,2 |
4,1 |
1780 |
52 |
20 |
7,9 |
5,2 |
2500 |
103 |
11 |
7,4 |
|
|
400-7 |
-13 |
1050 |
16 |
14 |
5,8 |
1500 |
33 |
21,0 |
8,2 |
5,5 |
2050 |
62 |
29 |
11 |
7,5 |
3200 |
152 |
18 |
12 |
|
* N – количество оборотов центральной вставки, вращение осуществляется из положения заподлицо с корпусом. Знак «–» указывает на поворот по часовой стрелке, знак «+» – против часовой стрелки.
** При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.
Установка в системах вытяжной вентиляции конических диффузоров Арктос ДКК
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
||||
|
L0, м3/ч |
∆Pполн., Па |
L0, м3/ч |
∆Pполн., Па |
L0, м3/ч |
∆Pполн., Па |
L0, м3/ч |
∆Pполн., Па |
|
|
250-6 |
600 |
8 |
980 |
22 |
1550 |
56 |
2100 |
102 |
|
315-7 |
1700 |
26 |
2200 |
44 |
2700 |
67 |
3300 |
99 |
|
355-7 |
1710 |
17 |
2200 |
27 |
2800 |
44 |
4100 |
95 |
|
400-7 |
2000 |
14 |
2700 |
26 |
3600 |
46 |
5400 |
104 |
