Конические диффузоры Арктос 2 ДКФ 250, 2ДКФ 315, 2ДКФ 355, 2ДКФ 400

Конические диффузоры Арктос 2 ДКФ 250, 2ДКФ 315, 2ДКФ 355, 2ДКФ 400

Конические диффузоры Арктос 2ДКФ 250, 2ДКФ 315, 2ДКФ 355, 2ДКФ 400 круглой формы предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения. Конические диффузоры состоят из корпуса с подводящим патрубком и неподвижной центральной вставки, выполненной в виде набора конических колец. Форма приточной струи – горизонтально-коническая струя. Диаметр диффузоров Арктос 2 ДКФ – от 250 мм до 400 мм.

Добавить в список предзаказа ?

Общая характеристика

Конические диффузоры Арктос 2ДКФ могут использоваться при открытой прокладке воздуховодов на торцах или отводах круглых воздуховодах и при скрытой прокладке воздуховодов в подшивных потолках. Их рекомендуется применять для подачи и удаления воздуха в общественных и производственных помещениях больших размеров (торговые комплексы, производственные цеха, вокзалы, ангары и т.п.)

Монтаж диффузоров Арктос 2ДКФ 250, 2ДКФ 315, 2ДКФ 355, 2ДКФ 400 осуществляется с помощью присоединительного патрубка, крепящегося саморезами к подшивному потолку или воздуховоду. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

Диффузоры изготавливаются из стали и имеют защитное порошковое покрытие. Стандартный цвет - белый (RAL 9016). По заказу возможна окраска в любой цвет по каталогу RAL.

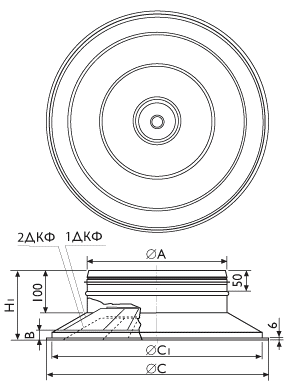

Технический рисунок

Конические диффузоры Арктос 2ДКФ 250, 2ДКФ 315, 2ДКФ 355, 2ДКФ 400 - технический рисунок

Модели и размеры диффузоров Арктос 2ДКФ

Модель

ØA, мм

В, мм

В1, мм

ØC, мм

ØC1, мм

H1, мм

Вес, кг

2ДКФ 250

249

10

0

572

525

174

3,10

2ДКФ 315

314

20

0

638

597

174

4,05

2ДКФ 355

354

20

0

660

619

176

4,38

2ДКФ 400

399

20

0

705

663

176

4,70



Установка в системах приточной вентиляции конических диффузоров Арктос 2ДКФ

Размер, ØA, мм

F0, м2

LWA= 25дБ (А)

LWA=35дБ (А)

LWA=45дБ (А)

LWA=60дБ (А)

Lo, м3

Vo, м/с

∆Рп, Па

дальноб., м  при Vx, м/с

Lo, м3

Vo, м/с

∆Рп, Па

дальнобой-ность, м  при Vx, м/с

Lo, м3

Vo, м/с

∆Рп, Па

дальнобой-ность, м  при Vx, м/с

Lo, м3

Vo, м/с

∆Рп, Па

дальноб., м  при Vx, м/с



0,2

0,5

0,2

0,5

0,75

0,2

0,5

0,75

0,5

0,75



2ДКФ. Настилающаяся веерная струя**

250

0,049

540

3,1

18

4,4

1,8

750

4,3

35

6,1

2,4

1,6

1000

5,7

62

8,2

3,3

2,2

1600

9,1

158

5,2

3,5



315

0,078

930

3,3

21

6,0

2,4

1200

4,3

35

7,8

3,1

2,1

1600

5,7

62

10

4,1

2,8

2300

8,2

129

5,9

4,0



355

0,099

1100

3,1

18

6,3

2,5

1450

4,1

32

8,3

3,3

2,2

1900

5,3

55

11

4,4

2,9

2800

7,9

119

6,4

4,3



400

0,125

1350

3,0

17

6,9

2,8

1800

4,0

31

9,2

3,7

2,5

2500

5,6

59

13

5,1

3,4

3800

8,4

137

7,8

5,2



* При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице, необходимо умножить на коэффициент 0,7.

Установка в системах вытяжной вентиляции конических диффузоров Арктос 2ДКФ

Размер, ØA, мм

F0, м2

LWA= 25дБ (А)

LWA=35дБ (А)

LWA=45дБ (А)

LWA=60дБ (А)

Lo, м3

Vo, м/с

∆Рп, Па

Lo, м3

Vo, м/с

∆Рп, Па

Lo, м3

Vo, м/с

∆Рп, Па

Lo, м3

Vo, м/с

∆Рп, Па



250

0,049

600

3,4

8

980

5,6

22

1550

8,8

56

2700

15,3

169



315

0,078

1700

6,1

26

2200

7,8

44

2700

9,6

67

3800

13,5

132



355

0,099

1710

4,8

17

2200

6,2

27

2800

7,9

44

4100

11,5

95



400

0,125

2000

4,4

14

2700

6,0

26

3600

8,0

46

5500

12,2

108
