Инспекционные решетки Арктос ИЛН
Инспекционные решётки Арктос ИЛН предназначены для подачи и удаления воздуха в помещениях различного назначения и, в то же время, для обеспечения доступа к оборудованию систем вентиляции и кондиционирования (например, к кондиционерам или фанкойлам канального типа) и к другим инженерным коммуникациям. Решетки ИЛН…G2 оснащены воздушным фильтром. Цвет – белый
Общая информация
Инспекционные решётки Арктос ИЛН представляют собой раму прямоугольной формы, в которой закреплен поворотный блок, состоящий из неподвижных горизонтальных жалюзи и фиксируемый скрытыми защелками. В модификации решетки ИЛН АxВ/2 половина площади поверхности поворотного блока закрыта сплошной пластиной.
Инспекционные решётки Арктос ИЛН …G2 дополнительно оснащаются воздушным фильтром с классом очистки G2, под заказ возможна комплектация фильтрами с классом очистки G3, F5, F7 или F9.
Минимальный размер решетки 200х200 мм, максимальный – 1200х600 мм; под заказ возможно изготовление решеток с другим соотношением глухой части к полной площади поверхности поворотного блока.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

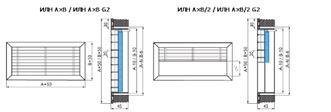

Технический рисунок решеток ИЛН
Установка в системах приточной и вытяжной вентиляции инспекционных решеток Арктос ИЛН
Размер АхВ, мм |
|
LwA<25 дБ(А), ∆Pпол. < 1 Па |
LwA=20 дБ(А) |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
|||||||||||||||
F0, |
|
Дальноб. |
|
|
Дальноб. |
|
|
Дальнобой- |
|
|
Дальноб. |
|
|
Дальноб. |
|||||||
м3 |
L0, |
м, при |
L0, |
∆Pпол. |
м, при |
L0, |
∆Pпол. |
ность, м при |
L0, |
∆Pпол. |
м, при |
L0, |
∆Pпол. |
м, при |
|||||||
м3/ч |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
0,5 |
0,75 |
0,5 |
0,75 |
||||||||||
200 x 200 |
0,028 |
100 |
5,0 |
2,0 |
220 |
4 |
11 |
4,4 |
280 |
6 |
14 |
5,6 |
3,7 |
440 |
16 |
8,8 |
5,8 |
690 |
39 |
14 |
9,2 |
300 x 200 |
0,045 |
170 |
6,7 |
2,7 |
330 |
3 |
13 |
5,2 |
400 |
5 |
16 |
6,3 |
4,2 |
650 |
14 |
10 |
6,8 |
1030 |
34 |
16 |
11 |
400 x 200 |
0,062 |
230 |
7,7 |
3,1 |
430 |
3 |
14 |
5,8 |
540 |
5 |
18 |
7,3 |
4,8 |
860 |
13 |
12 |
7,7 |
1360 |
32 |
18 |
12 |
500 x 200 |
0,078 |
300 |
9,0 |
3,6 |
520 |
3 |
16 |
6,2 |
660 |
5 |
20 |
7,9 |
5,3 |
1050 |
12 |
13 |
8,4 |
1660 |
29 |
20 |
13 |
600 x 200 |
0,095 |
360 |
9,7 |
3,9 |
620 |
3 |
17 |
6,7 |
790 |
4 |
21 |
8,5 |
5,7 |
1250 |
11 |
14 |
9,0 |
1970 |
28 |
21 |
14 |
700 x 200 |
0,111 |
430 |
11 |
4,3 |
710 |
3 |
18 |
7,1 |
900 |
4 |
23 |
9,0 |
6,0 |
1440 |
11 |
14 |
9,6 |
2270 |
27 |
23 |
15 |
800 x 200 |
0,128 |
490 |
11 |
4,6 |
810 |
3 |
19 |
7,5 |
1020 |
4 |
24 |
9,5 |
6,3 |
1630 |
11 |
15 |
10 |
2570 |
26 |
24 |
16 |
1000 x 200 |
0,161 |
620 |
13 |
5,2 |
990 |
2 |
21 |
8,2 |
1250 |
4 |
26 |
10 |
6,9 |
1990 |
10 |
17 |
11 |
3150 |
25 |
26 |
17 |
300 x 300 |
0,072 |
270 |
8,4 |
3,4 |
490 |
3 |
15 |
6,1 |
620 |
5 |
19 |
7,7 |
5,1 |
980 |
12 |
12 |
8,1 |
1560 |
30 |
19 |
13 |
400 x 300 |
0,098 |
380 |
10 |
4,0 |
640 |
3 |
17 |
6,8 |
810 |
4 |
22 |
8,6 |
5,7 |
1290 |
11 |
14 |
9,1 |
2040 |
28 |
22 |
14 |
500 x 300 |
0,125 |
480 |
11 |
4,5 |
790 |
3 |
19 |
7,4 |
1000 |
4 |
24 |
9,4 |
6,3 |
1590 |
10 |
15 |
10 |
2520 |
26 |
24 |
16 |
600 x 300 |
0,152 |
590 |
13 |
5,0 |
940 |
2 |
20 |
8,0 |
1190 |
4 |
25 |
10 |
6,8 |
1890 |
10 |
16 |
11 |
3000 |
25 |
26 |
17 |
700 x 300 |
0,178 |
690 |
14 |
5,5 |
1080 |
2 |
21 |
8,5 |
1370 |
4 |
27 |
11 |
7,2 |
2180 |
10 |
17 |
11 |
3450 |
24 |
27 |
18 |
800 x 300 |
0,205 |
800 |
15 |
5,9 |
1220 |
2 |
22 |
9,0 |
1550 |
4 |
29 |
11 |
7,6 |
2470 |
9 |
18 |
12 |
3910 |
24 |
29 |
19 |
1000 x 300 |
0,258 |
1000 |
16 |
6,6 |
1500 |
2 |
25 |
9,8 |
1900 |
4 |
31 |
12 |
8,3 |
3020 |
9 |
20 |
13 |
4800 |
22 |
31 |
21 |
1200 x 300 |
0,311 |
1210 |
18 |
7,2 |
1760 |
2 |
26 |
11 |
2240 |
3 |
33 |
13 |
8,9 |
3570 |
9 |
21 |
14 |
5670 |
22 |
34 |
23 |
600 x 600/2 |
0,161 |
620 |
13 |
5,2 |
990 |
2 |
21 |
8,2 |
1250 |
4 |
26 |
10 |
6,9 |
1990 |
10 |
17 |
11 |
3150 |
25 |
26 |
17 |
600 x 600 |
0,322 |
1250 |
18 |
7,3 |
1820 |
2 |
27 |
11 |
2300 |
3 |
34 |
14 |
9,0 |
3680 |
8 |
22 |
14 |
5850 |
21 |
34 |
23 |
800 x 600/2 |
0,217 |
840 |
15 |
6,0 |
1280 |
2 |
23 |
9,2 |
1630 |
4 |
29 |
12 |
7,8 |
2600 |
9 |
19 |
12 |
4110 |
23 |
29 |
20 |
800 x 600 |
0,436 |
1700 |
21 |
8,6 |
2380 |
2 |
30 |
12 |
3010 |
3 |
38 |
15 |
10 |
4820 |
8 |
24 |
16 |
7660 |
20 |
39 |
26 |
1000 x 600/2 |
0,274 |
1070 |
17 |
6,8 |
1580 |
2 |
25 |
10 |
2000 |
3 |
32 |
13 |
8,5 |
3190 |
9 |
20 |
14 |
5060 |
22 |
32 |
21 |
1000 x 600 |
0,549 |
2150 |
24 |
9,7 |
2920 |
2 |
33 |
13 |
3690 |
3 |
41 |
17 |
11 |
5910 |
8 |
27 |
18 |
9410 |
19 |
42 |
28 |
1200 x 600/2 |
0,331 |
1290 |
19 |
7,5 |
1860 |
2 |
27 |
11 |
2360 |
3 |
34 |
14 |
9,1 |
3770 |
8 |
22 |
15 |
5990 |
21 |
35 |
23 |
1200 x 600 |
0,662 |
2590 |
27 |
11 |
3440 |
2 |
35 |
14 |
4360 |
3 |
45 |
18 |
12 |
6980 |
7 |
29 |
19 |
11120 |
18 |
46 |
30 |
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

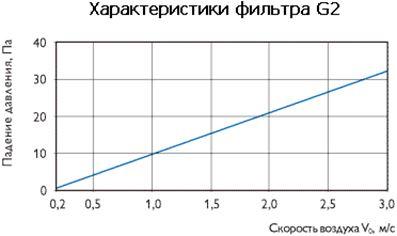

В решетках с фильтрами к табличным значениям ∆Рполн добавляются значения ∆Рполн, определенные по графику, где Vо=Lо/(3600*Fо)
