Инерционные решетки Арктос АРК

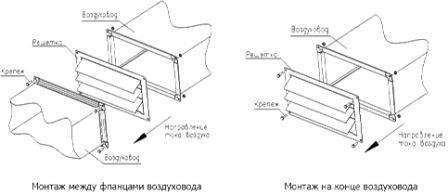

Инерционная решетка АРК (Арктос) изготовлена из алюминия и предназначена для автоматического перекрытия воздуховодов с целью исключения свободного перетекания воздуха в вентиляционных системах и для автоматического перекрытия выбросных отверстий при неработающем вентиляторе. Конструктивно инерционная решетка АРК представляет собой корпус, изготовленный из оцинкованной стали, внутри которого на узлах поворота установлены жалюзи из алюминия. У решеток АРК при размере А > 500 мм устанавливается перемычка для обеспечения прочности конструкции. Конструкция решеток Арктос АРК позволяет устанавливать их непосредственно между фланцами воздуховодов.
Технический рисунок решеток АРК
Модели и размеры инерционных решеток Арктос АРК
Модель |
A |
B |
C |
Вес, кг |
АРК 300x150 |
300 |
150 |
19 |
0,60 |
АРК 400x200 |
400 |
200 |
19 |
0,89 |
АРК 500x250 |
500 |
250 |
19 |
1,25 |
АРК 500x300 |
500 |
300 |
19 |
1,30 |
АРК 600x300 |
600 |
300 |
19 |
1,67 |
АРК 600x350 |
600 |
350 |
19 |
1,89 |
АРК 700x400 |
700 |
400 |
19 |
2,36 |
АРК 800x500 |
800 |
500 |
19 |
2,96 |
АРК 1000x500 |
1000 |
500 |
19 |
3,50 |
