Инерционные решетки Арктос АГС
Инерционная решетка АГС (Арктос) изготовлена из алюминия и предназначена для автоматического перекрытия воздуховодов с целью исключения свободного перетекания воздуха в вентиляционных системах и для автоматического перекрытия выбросных отверстий при неработающем вентиляторе. Решетка агс должна устанавливаться вертикально, лопастями вниз. Минимальный размер - 200х200 мм, максимальный – 1000х500 мм, с шагом 50-100 мм. Решетки АГС окрашиваются методом порошкового напыления в белый цвет (RAL 9016), возможна окраска также в любой цвет по каталогу RAL или текстурирование.

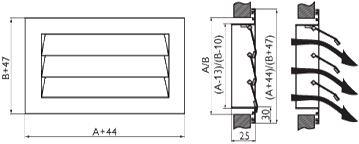

Технический рисунок: решетки АГС
Установка в системах приточной и вытяжной вентиляции инерционных решеток Арктос АГС
Данные для подбора инерционных решеток Арктос АГС
Размеры |
Fo, |
Fж.с., |
∆Pполн, Па |
|||||||||||||
1 |
2 |
3 |
5 |
7 |
10 |
13 |
20 |
29 |
39 |
51 |
64 |
79 |
114 |
|||
L0, м3/ч |
||||||||||||||||
AГС 200х200 |
0,035 |
0,032 |
130 |
190 |
250 |
320 |
380 |
440 |
500 |
630 |
760 |
880 |
1010 |
1130 |
1260 |
1510 |
AГС 300х150 |
0,039 |
0,036 |
150 |
220 |
295 |
370 |
440 |
520 |
590 |
740 |
890 |
1030 |
– |
– |
– |
– |
AГС 300х300 |
0,082 |
0,076 |
300 |
440 |
590 |
740 |
890 |
1000 |
1200 |
1500 |
1800 |
2100 |
2400 |
2700 |
3000 |
3500 |
AГС 400х200 |
0,072 |
0,066 |
260 |
390 |
520 |
650 |
780 |
910 |
1040 |
1300 |
1600 |
1800 |
2100 |
2300 |
2600 |
3100 |
AГС 400х400 |
0,149 |
0,136 |
540 |
800 |
1100 |
1300 |
1600 |
1900 |
2100 |
2700 |
3200 |
3800 |
4300 |
4800 |
5400 |
6400 |
AГС 500х250 |
0,115 |
0,104 |
410 |
620 |
830 |
1000 |
1200 |
1500 |
1700 |
2100 |
2500 |
2900 |
3300 |
3700 |
4100 |
5000 |
AГС 500х300 |
0,139 |
0,128 |
500 |
750 |
1000 |
1300 |
1500 |
1800 |
2000 |
2500 |
3000 |
3500 |
4000 |
4500 |
5000 |
6000 |
AГС 500х500 |
0,236 |
0,217 |
850 |
1300 |
1700 |
2100 |
2500 |
3000 |
3400 |
4200 |
5100 |
5900 |
6800 |
7600 |
8500 |
10200 |
AГС 600х300 |
0,163 |
0,151 |
590 |
880 |
1200 |
1500 |
1800 |
2100 |
2300 |
2900 |
3500 |
4100 |
4700 |
5300 |
5900 |
7000 |
AГС 600х350 |
0,192 |
0,176 |
690 |
1000 |
1400 |
1700 |
2100 |
2400 |
2800 |
3500 |
4100 |
4800 |
5500 |
6200 |
6900 |
8300 |
AГС 600х600 |
0,334 |
0,306 |
1200 |
1800 |
2400 |
3000 |
3600 |
4200 |
4800 |
6000 |
7200 |
8400 |
9600 |
10800 |
12000 |
14400 |
AГС 700х400 |
0,259 |
0,237 |
930 |
1400 |
1900 |
2300 |
2800 |
3300 |
3700 |
4700 |
5600 |
6500 |
7500 |
8400 |
9300 |
11200 |
AГС 700х700 |
0,459 |
0,419 |
1700 |
2500 |
3300 |
4100 |
5000 |
5800 |
6600 |
8300 |
9900 |
11600 |
13200 |
14900 |
16500 |
19800 |
AГС 800х500 |
0,375 |
0,345 |
1400 |
2000 |
2700 |
3400 |
4100 |
4700 |
5400 |
6800 |
8100 |
9500 |
10800 |
12200 |
13500 |
16200 |
AГС 1000х500 |
0,472 |
0,435 |
1700 |
2500 |
3400 |
4200 |
5100 |
5900 |
6800 |
8500 |
10200 |
11900 |
13600 |
15300 |
17000 |
20400 |
