Диффузор Systemair TSR-100 круглый потолочный
Основная информация
Описание:
TSR - потолочный диффузор Systemair, укомплектованный воздухораспределительной камерой для открытого монтажа. Воздухораспределительная камера оснащена съемным клапаном, измерительными патрубками и звукоизоляцией из неволокнистого материала.
Назначение:
TSR - круглый диффузор для потолочного монтажа. Диффузор укомплектован воздухораспределительной камерой. Воздухораспределительная камера оборудована воздушным клапаном и измерительными патрубками. Внутренняя поверхность покрыта неволокнистым звукоизоляционным материалом. TSR предназначен для охлажденного воздуха с максимальным перепадом температур ΔТ = 12 °С.
Конструкция:
TSR изготовлен из оцинкованной листовой стали с порошковым покрытием белого цвета (RAL 9010-80). Выпускаются диффузоры следующих диаметров: 100, 125, 160, 200 и 250 мм.
Монтаж:
Диффузор прикрепляется к подвесному потолку болтами с внутренней стороны. Перед проведением монтажных работ лицевую панель можно снять. В звукопоглощающем материале есть отверстия для болтов.
Диаграммы:
Характеристики:

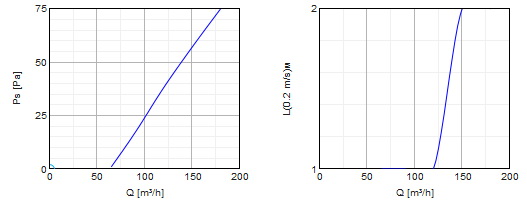

Графики:

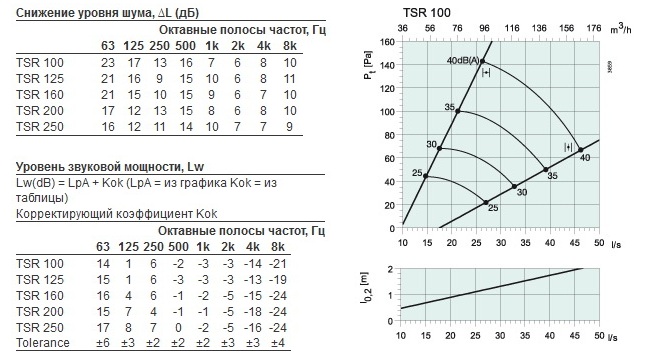

На графиках показаны расход воздуха (м3/ч и л/с), общее давление (Па), дальнобойность струи (l0,2) и уровень звукового давления (дБ(А)). Данные получены при открытом и закрытом клапане для воздушных зазоров 30 мм.

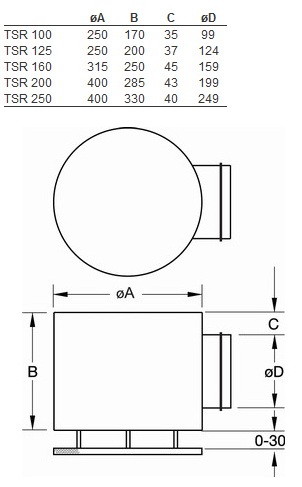

Размеры:
