Диффузор Systemair TSO-400 Perf Diff RAL9010 Gl30 перфорированный

Диффузор Systemair TSO-400 Perf Diff RAL9010 Gl30 перфорированный

Добавить в список предзаказа ?

Основная информация



Описание:

Перфорированный потолочный диффузор Systemair TSO с камерой статического давления в качестве дополнительного приспособления. TSO может быть снабжен экранирующим устройством SSO в качестве дополнительного устройства.



Назначение:

TSO-приточно-вытяжной диффузор, разработанный для потолочного крепления. TSO имеет переднюю перфорированную пластину и соединительную муфту с резиновым уплотнением, проверенным на герметичность. TSO имеет очень высокую эжекцию, что позволяет получить максимально допустимую разницу температур dТ 10 °C. Картина воздухораспределения может быть изменена при использовании экранирующего устройства SSO на одно-, двух и трех стороннее распределение. Распределительное устройство регулируется.



Конструкция:

TSO изготовлен из стали и покрашен белой порошковой краской (RAL 9010-30) и поставляется в следующих типоразмерах: ø100, ø125, ø160, ø200, ø250, ø315 и ø400 мм.



Установка:

 Диффузор устанавливается непосредственно на спиральный воздуховод и крепится при помощи заклепок. Или крепится к камере статического давления, причем длина прямого воздуховода до камеры статического давления должна составлять 4 диаметра воздуховода.



Характеристики:

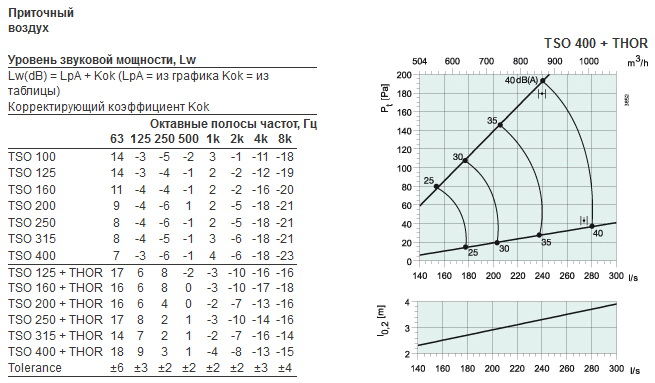

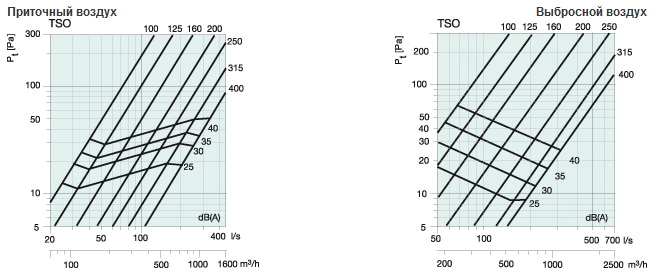

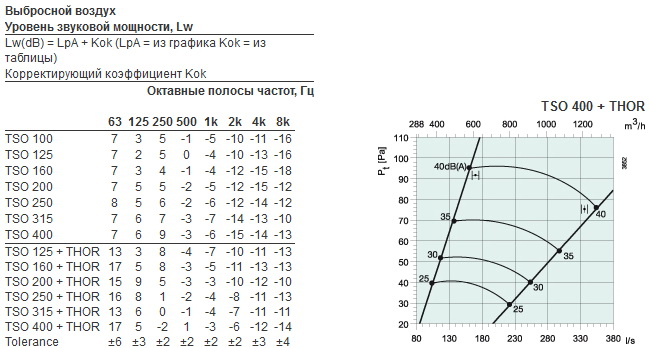

На графиках:

Объем воздуха (л/сек и м3/час), общее давление (Па), длина потока (l0,2) и уровень звукового давления (дБ(А)) с воздушным зазором 30 мм. При установке экранирующего устройства для расчета отклонения воздушного потока используются следующие корректировочные коэффициенты:

З-х стороннее = х 1,2

2-х стороннее = х 1,5

1-но стороннее = х 1,8

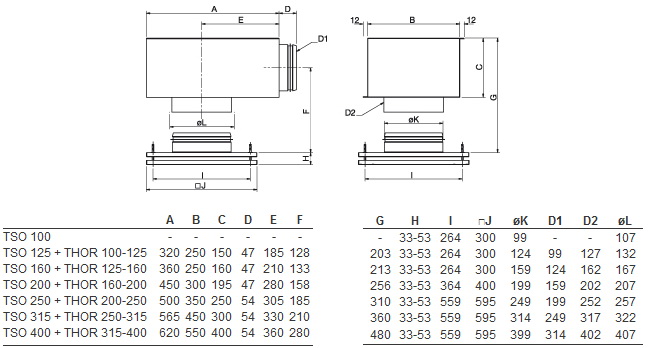

Размеры:
