Вытяжные диффузоры Polar Bear VE 100M, VE 125M, VE 160M, VE 200M
Вытяжные диффузоры VE 100M, VE 125M, VE 160M, VE 200M (Polar Bear) предназначены для применения в вытяжных системах вентиляции и кондиционирования. Они представляют собой потолочные воздухораспределительные элементы с плавным регулированием расхода воздуха, которое осуществляется с помощью вращения центрального диска. Для удобства монтажа диффузоры VE100M, VE125M, VE160M, VE200M снабжены соединительной муфтой, с помощью которой они присоединяются к воздуховодам. Материал изготовления – сталь с защитным порошковым покрытием белого цвета. Диффузор ve имеет диаметр от 99 мм до 199 мм.

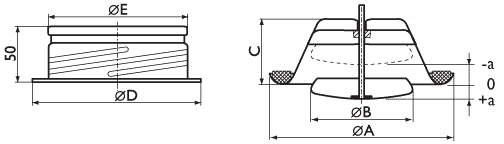

Технический рисунок: диффузор VE
Модели и размеры диффузоров Polar Bear VE
|
Модель |
ØA |
ØB |
C |
ØD |
ØE |
Вес, кг |
|
VE 100M |
140 |
75 |
40 |
122 |
99 |
0,23 |
|
VE 125M |
170 |
99 |
46 |
148 |
124 |
0,33 |
|
VE 160M |
202 |
119 |
54 |
184 |
159 |
0,47 |
|
VE 200M |
254 |
157 |
64 |
225 |
199 |
0,67 |
Зависимость падения давления: диффузор ve
