Напольные диффузоры Polar Bear FDC 200
Напольный диффузор Polar Bear FDC 200 предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях, оборудованных фальшполами (аудитории, концертные залы, театры, офисные помещения, помещения с телекоммуникационным оборудованием, компьютерные центры и т.п.). Отличные акустические характеристики позволяют применять диффузоры Polar Bear FDC 200 в помещениях, к которым предъявляются повышенные требования к уровню шума. Диаметр верхней части диффузора – 220 мм, а в нижней – 200 мм.
Общая характеристика
Диффузоры формируют быстрозатухающую закрученную струю с высокой эжектирующей способностью, что позволяет обеспечить подачу воздуха с большим температурным градиентом и получить при этом равномерное распределение температуры в обслуживаемой зоне.
Напольные диффузоры Polar Bear FDC 200 изготавливаются из стойкого к механическим воздействиям, негорючего пластика в виде круглой решетки, снабжённой установочным фланцем, монтажным кольцом и пылесборником.
Напольные диффузоры устанавливаются непосредственно в фальшпол; при монтаже диффузор размещается в установочном фланце, который прижимается к фальшполу монтажным кольцом. Подача воздуха осуществляется либо при помощи воздуховодов, либо без воздуховодов, за счет избыточного статического давления в пространстве фальшпола.
Диффузоры FDC 200 изготавливаются из стойкого к механическим воздействиям, негорючего пластика в виде круглой решетки, снабжённой установочным фланцем, монтажным кольцом и пылесборником.
Напольные диффузоры выпускаются серого (RAL 7040) или черного (RAL 7021) цветов.
Технический рисунок
Характеристики диффузоров FDC
|
Модель |
A, мм |
ØB, мм |
ØC, мм |
ØD, мм |
E, мм |
Макс. нагрузка, кг |
|
FDC 200 |
145 |
220 |
210 |
200 |
250 |
550 |
Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам: Lwокт = Lp10A + Kокт; LwA = Lp10A + 4, где:
- Lwокт, дБ – октавный уровень звуковой мощности;
- Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
- Kокт – поправочный коэффициент;
- LwA, дБ(А) – корректированный уровень звуковой мощности.
|
Модель |
Поправочный коэффициент Kокт, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
FDC 200 |
14 |
9 |
8 |
2 |
-3 |
-10 |
-16 |
-27 |
Снижение шума
|
Модель |
Снижение шума ∆L, дБ, с учетом отражения звука от открытого конца воздуховода |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
FDC 200 |
14 |
8 |
6 |
4 |
3 |
4 |
4 |
6 |
При максимальном расходе и в режиме охлаждения избыточная температура воздуха в приточной струе (разница температур подаваемого воздуха и воздуха в обслуживаемой зоне) на расстоянии 1,1 – 1,7 м от диффузора не превышает 1°С. Это связано с тем, что формируемая быстрозатухающая приточная струя обладает большой эжектирующей способностью и, после смешения, её температура постепенно выравнивается с температурой воздуха в обслуживаемом помещении.

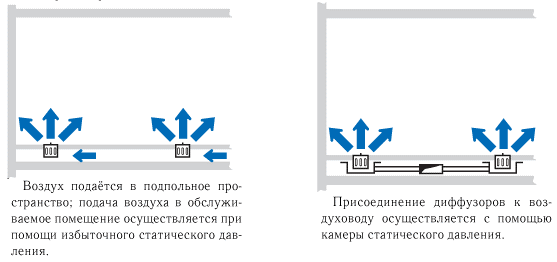

Примеры монтажа диффузора Polar Bear FDC 200

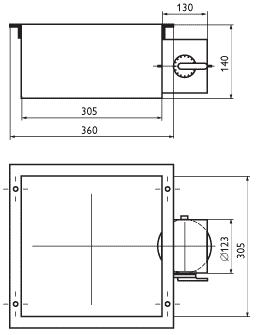

Камера статического давления
