Диффузоры Polar Bear Design Line DLRZ 250-6, DLRZ 315-6, DLRZ 400-6
Потолочные диффузоры Polar Bear DLRZ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений. Конструкция диффузора DLRZ - корпус с подводящим патрубком, к которому крепится квадратная лицевая панель с лопаточным закручивателем потока. Высота воздуховыпускной щели – 12 мм или без нее. Диаметр диффузоров – от 250 мм до 400 мм.
Общая характеристика
Диффузоры DLRZ могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров DLRZ 250-6, DLRZ 315-6, DLRZ 400-6 осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

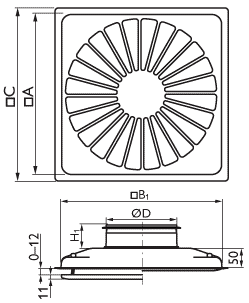

Технический рисунок
Характеристики диффузоров DLRZ
|
Модель |
□A, мм |
□B1, мм |
□C, мм |
ØD, мм |
H1, мм |
Вес, кг |
|
DLRZ 250-6 |
565 |
569 |
595 |
249 |
58 |
4,4 |
|
DLRZ 315-6 |
565 |
569 |
595 |
314 |
58 |
4,3 |
|
DLRZ 400-6 |
565 |
569 |
595 |
399 |
66 |
4,3 |

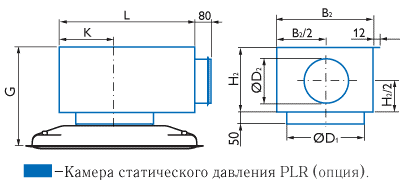

Характеристики диффузоров Polar Bear DLRZ с камерами статического давления PLR
|
Модель |
ØD1, мм |
ØD2, мм |
H2, мм |
L, мм |
B2, мм |
K, мм |
Gmin, |
Gmax, |
Вес, кг |
|
DLRZ 250 c PLR 200-250 |
250 |
199 |
245 |
650 |
480 |
195 |
350 |
380 |
9,9 |
|
DLRZ 315 c PLR 250-315 |
315 |
249 |
295 |
700 |
570 |
225 |
400 |
430 |
11,2 |
|
DLRZ 400 c PLR 315-400 |
400 |
314 |
360 |
700 |
570 |
225 |
470 |
500 |
12,3 |
Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам: Lwокт = Lp10A + Kокт; LwA = Lp10A + 4; где:
- Lwокт, дБ – октавный уровень звуковой мощности;

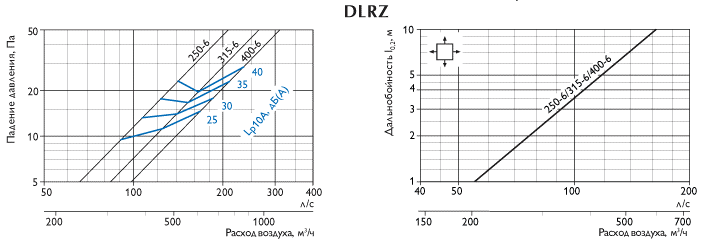

- Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
- Kокт – поправочный коэффициент;
- LwA, дБ(А) – корректированный уровень звуковой мощности.
|
Модель |
Поправочный коэффициент Kокт, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
DLRZ 250-6 |
4 |
3 |
1 |
2 |
1 |
-12 |
-15 |
-8 |
|
DLRZ 315-6 |
2 |
3 |
3 |
2 |
0 |
-11 |
-15 |
-8 |
|
DLRZ 400-6 |
10 |
-2 |
4 |
2 |
0 |
-10 |
-14 |
-8 |
|
DLRZ 250 c PLR 200-250 |
2 |
11 |
4 |
2 |
-3 |
-10 |
-13 |
-7 |
|
DLRZ 315 c PLR 250-315 |
6 |
9 |
3 |
1 |
-2 |
-8 |
-11 |
-6 |
|
DLRZ 400 c PLR 315-400 |
6 |
9 |
3 |
2 |
-1 |
-9 |
-13 |
-8 |
Снижение шума
|
Модель |
Снижение шума ΔL, дБ, с учетом отражения звука от открытого конца воздуховода |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
DLRZ 250-6 |
13 |
7 |
2 |
1 |
1 |
2 |
4 |
4 |
|
DLRZ 315-6 |
12 |
7 |
2 |
0 |
1 |
2 |
3 |
4 |
|
DLRZ 400-6 |
10 |
6 |
1 |
-1 |
1 |
2 |
3 |
5 |
|
DLRZ 250 c PLR 200-250 |
11 |
7 |
7 |
11 |
11 |
11 |
14 |
17 |
|
DLRZ 315 c PLR 250-315 |
10 |
5 |
6 |
10 |
12 |
11 |
13 |
17 |
|
DLRZ 400 c PLR 315-400 |
8 |
4 |
7 |
7 |
10 |
11 |
13 |
15 |
