Диффузоры Polar Bear Design Line DLRH 160-4, DLRH 200-4, DLRH 250-6, DLRH 315-6, DLRH 400-6
Потолочные диффузоры Polar Bear DLRH предназначены для удаления воздуха системами вентиляции и кондиционирования из помещений общественного и производственного назначения. Конструкция диффузора DLRH - корпус с подводящим патрубком, к которому крепится квадратная перфорированная лицевая панель. Высота воздуховыпускной щели – 12мм или без нее. Диаметр диффузоров – от 160 мм до 400 мм.

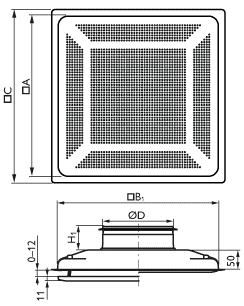

Технический рисунок
Общая информация
Конструкция диффузоров Polar Bear DLRH 160-4, DLRH 200-4, DLRH 250-6, DLRH 315-6, DLRH 400-6 предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без неё.
Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров DLRH осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку КСД саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
Характеристики диффузоров DLRH
|
Модель |
□A, мм |
□B1, мм |
□C, мм |
ØD, мм |
H1, мм |
Вес, кг |
|
DLRH 160-4 |
395 |
399 |
425 |
159 |
58 |
2,2 |
|
DLRH 200-4 |
395 |
399 |
425 |
199 |
58 |
2,1 |
|
DLRH 250-6 |
565 |
569 |
595 |
249 |
58 |
4,2 |
|
DLRH 315-6 |
565 |
569 |
595 |
314 |
58 |
4,1 |
|
DLRH 400-6 |
565 |
569 |
595 |
399 |
66 |
4,1 |

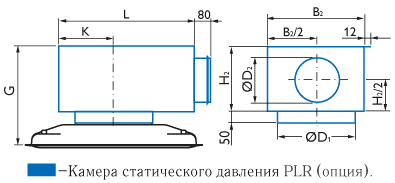

Характеристики диффузоров Polar Bear DLRH с камерами статического давления PLR
|
Камера |
ØD1, мм |
ØD2, мм |
H2, мм |
L, мм |
B2, мм |
K, мм |
Gmin, |
Gmax, |
Вес, кг |
|
DLRH 160 c PLR 125-160 |
124 |
160 |
170 |
470 |
320 |
140 |
275 |
305 |
5,2 |
|
DLRH 200 c PLR 160-200 |
159 |
200 |
205 |
500 |
440 |
170 |
310 |
340 |
6,1 |
|
DLRH 250 c PLR 200-250 |
199 |
250 |
245 |
650 |
480 |
195 |
350 |
380 |
9,7 |
|
DLRH 315 c PLR 250-315 |
249 |
315 |
295 |
700 |
570 |
225 |
400 |
430 |
11,0 |
|
DLRH 400 c PLR 315-400 |
314 |
400 |
360 |
700 |
570 |
225 |
470 |
500 |
12,1 |
Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам: Lwокт = Lp10A + Kокт; LwA = Lp10A + 4; где:
- Lwокт, дБ – октавный уровень звуковой мощности;
- Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
- Kокт – поправочный коэффициент;
- LwA, дБ(А) – корректированный уровень звуковой мощности.
|
Модель |
Поправочный коэффициент Kокт, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
DLRH 160 c PLR 125-160 |
11 |
3 |
3 |
1 |
-5 |
-5 |
-9 |
-7 |
|
DLRH 200 c PLR 160-200 |
8 |
6 |
0 |
-2 |
-3 |
-2 |
-10 |
-8 |
|
DLRH 250 c PLR 200-250 |
5 |
6 |
0 |
-3 |
-2 |
-9 |
-10 |
-8 |
|
DLRH 315 c PLR 250-315 |
6 |
6 |
0 |
-3 |
-2 |
-2 |
-10 |
-8 |
|
DLRH 400 c PLR 315-400 |
10 |
-1 |
-3 |
-3 |
-2 |
-1 |
-11 |
-8 |
Снижение шума
|
Модель |
Снижение шума ΔL, дБ, с учетом отражения звука от открытого конца воздуховода |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
DLRH 160 c PLR 125-160 |
18 |
10 |
7 |
18 |
16 |
18 |
14 |
18 |
|
DLRH 200 c PLR 160-200 |
14 |
7 |
7 |
16 |
14 |
11 |
15 |
16 |
|
DLRH 250 c PLR 200-250 |
11 |
7 |
7 |
11 |
11 |
11 |
14 |
17 |
|
DLRH 315 c PLR 250-315 |
10 |
5 |
6 |
10 |
12 |
11 |
13 |
17 |
|
DLRH 400 c PLR 315-400 |
8 |
4 |
7 |
7 |
10 |
11 |
13 |
15 |
