Диффузоры Polar Bear Design Line 1DLKE 125, 1DLKE 160, 1DLKE 200, 1DLKE 250, 1DLKE 315, 1DLKE 400
Потолочные диффузоры Polar Bear 1DLKE предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений. Конструкция диффузора 1DLKE - корпус с подводящим патрубком, к которому крепится круглая лицевая панель с размещенными на ней подвижными воздухораздающими ячейками. Высота воздуховыпускной щели – 12 мм или без нее. Диаметр диффузоров – от 125 мм до 400 мм.
Общая характеристика
Конструкция диффузоров Polar Bear 1DLKE 125, 1DLKE 160, 1DLKE 200, 1DLKE 250, 1DLKE 315, 1DLKE 400 предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без неё.
Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров 1DLKE осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).

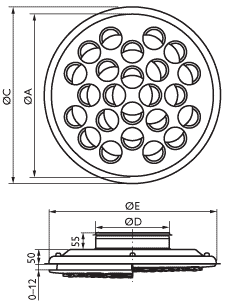

Технический рисунок
Характеристики диффузоров 1DLKE
Модель |
ØA, мм |
ØC, мм |
ØD, мм |
ØE, мм |
Вес, кг |
1DLKE 125 |
363 |
395 |
124 |
370 |
1,4 |
1DLKE 160 |
363 |
395 |
159 |
370 |
1,4 |
1DLKE 200 |
363 |
395 |
199 |
370 |
1,4 |
1DLKE 250 |
563 |
595 |
249 |
570 |
3,0 |
1DLKE 315 |
563 |
595 |
314 |
570 |
2,9 |
1DLKE 400 |
563 |
595 |
399 |
570 |
3,0 |

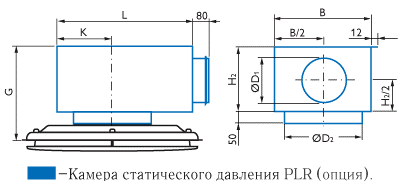

Характеристики диффузоров 1DLKE с камерами статического давления PLR
Модель |
ØD1, мм |
ØD2, мм |
H2, мм |
L, мм |
B, мм |
K, мм |
Gmin, |
Gmax, |
Вес, кг |
1DLKE 125 c PLR 100-125 |
99 |
125 |
170 |
320 |
320 |
120 |
270 |
300 |
3,5 |
1DLKE 160 c PLR 125-160 |
124 |
160 |
170 |
470 |
320 |
140 |
270 |
300 |
4,4 |
1DLKE 200 c PLR 160-200 |
159 |
200 |
205 |
500 |
440 |
170 |
305 |
335 |
5,4 |
1DLKE 250 c PLR 200-250 |
199 |
250 |
245 |
650 |
480 |
195 |
345 |
375 |
8,5 |
1DLKE 315 c PLR 250-315 |
249 |
315 |
295 |
700 |
570 |
225 |
395 |
425 |
9,8 |
1DLKE 400 c PLR 315-400 |
314 |
400 |
360 |
700 |
570 |
225 |
460 |
490 |
11,0 |
Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам: Lwокт = Lp10A + Kокт; LwA = Lp10A + 4; где:
- Lwокт, дБ – октавный уровень звуковой мощности;

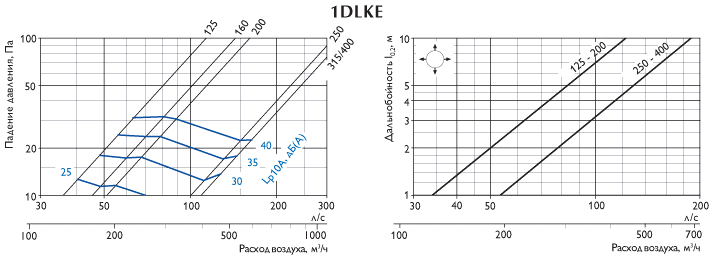

- Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
- Kокт – поправочный коэффициент;
- LwA, дБ(А) – корректированный уровень звуковой мощности.
Модель |
Поправочный коэффициент Kост, дБ |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
1DLKE 125 |
13 |
-1 |
0 |
2 |
0 |
-7 |
-13 |
-8 |
1DLKE 160 |
8 |
1 |
2 |
1 |
0 |
-7 |
-13 |
-8 |
1DLKE 200 |
12 |
3 |
3 |
2 |
-1 |
-7 |
-13 |
-8 |
1DLKE 250 |
12 |
4 |
3 |
2 |
0 |
-10 |
-14 |
-8 |
1DLKE 315 |
15 |
5 |
3 |
2 |
0 |
-9 |
-14 |
-8 |
1DLKE 400 |
9 |
2 |
5 |
2 |
-2 |
-12 |
-14 |
-8 |
1DLKE 125 c PLR 100-125 |
14 |
9 |
5 |
1 |
-3 |
-8 |
-10 |
-7 |
1DLKE 160 c PLR 125-160 |
14 |
9 |
6 |
0 |
-3 |
-9 |
-12 |
-7 |
1DLKE 200 c PLR 160-200 |
11 |
10 |
4 |
-1 |
-1 |
-6 |
-11 |
-7 |
1DLKE 250 c PLR 200-250 |
14 |
10 |
4 |
0 |
-2 |
-9 |
-11 |
-8 |
1DLKE 315 c PLR 250-315 |
5 |
9 |
2 |
1 |
-1 |
-8 |
-12 |
-8 |
1DLKE 400 c PLR 315-400 |
8 |
9 |
3 |
2 |
-1 |
-11 |
-13 |
-8 |
Снижение шума
Модель |
Снижение шума ΔL, дБ, с учетом отражения звука от открытого конца воздуховода |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
1DLKE 125 |
21 |
16 |
9 |
1 |
3 |
8 |
10 |
16 |
1DLKE 160 |
19 |
12 |
7 |
1 |
1 |
2 |
2 |
3 |
1DLKE 200 |
15 |
11 |
5 |
1 |
1 |
2 |
3 |
4 |
1DLKE 250 |
13 |
8 |
3 |
1 |
2 |
2 |
2 |
3 |
1DLKE 315 |
8 |
7 |
0 |
-2 |
-4 |
0 |
1 |
1 |
1DLKE 400 |
10 |
6 |
2 |
-1 |
1 |
3 |
3 |
5 |
1DLKE 125 c PLR 100-125 |
22 |
16 |
12 |
18 |
20 |
17 |
15 |
18 |
1DLKE 160 c PLR 125-160 |
20 |
10 |
8 |
17 |
13 |
15 |
14 |
15 |
1DLKE 200 c PLR 160-200 |
16 |
11 |
10 |
17 |
13 |
13 |
14 |
15 |
1DLKE 250 c PLR 200-250 |
13 |
7 |
8 |
13 |
13 |
12 |
11 |
14 |
1DLKE 315 c PLR 250-315 |
11 |
6 |
7 |
11 |
12 |
10 |
10 |
12 |
1DLKE 400 c PLR 315-400 |
8 |
4 |
6 |
7 |
9 |
9 |
10 |
11 |
