Диффузоры Polar Bear Design Line 1 DLKA 125N, 2 DLKA 125N, 1 DLKA 160N, 2 DLKA 160N, 1 DLKA 200N, 2 DLKA 200N, 1 DLKA 250N, 2 DLKA 250N, 1 DLKA 315N, 2 DLKA 315N, 1 DLKA 400N, 2 DLKA 400N
Потолочные диффузоры Polar Bear 1DLKA, 2DLKA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения горизонтальными воздушными струями с различной дальнобойностью. Конструкция диффузора 1DLKA, 2DLKA – корпус с подводящим патрубком, к которому крепится лицевая панель, выполнена в виде перфорированного (1DLKA) или сплошного (2DLKA) диска. Высота воздуховыпускной щели – от 25 мм до 40 мм. Диаметр диффузоров – от 125 мм до 400 мм.
Общая характеристика
Конструкция диффузоров Polar Bear 1DLKA, 2DLKA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 25 мм или 40 мм.
Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров Polar Bear Design Line 1 DLKA 125N, 2 DLKA 125N, 1 DLKA 160N, 2 DLKA 160N, 1 DLKA 200N, 2 DLKA 200N, 1 DLKA 250N, 2 DLKA 250N, 1 DLKA 315N, 2 DLKA 315N, 1 DLKA 400N, 2 DLKA 400N осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010).
Технический рисунок

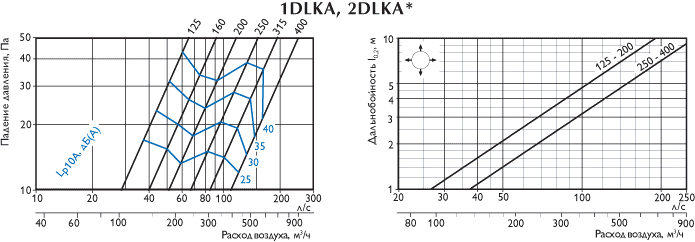

Характеристики диффузоров 1DLKA, 2DLKA
|
Модель |
ØA, мм |
ØD, мм |
H, мм |
Вес, кг |
|
1(2)DLKA 125N |
363 |
124 |
12 |
1,4 |
|
1(2)DLKA 160N |
363 |
159 |
12 |
1,4 |
|
1(2)DLKA 200N |
363 |
199 |
12 |
1,4 |
|
1(2)DLKA 250N |
563 |
249 |
16 |
3,1 |
|
1(2)DLKA 315N |
563 |
314 |
16 |
3,0 |
|
1(2)DLKA 400N |
563 |
399 |
16 |
2,8 |
* Аэродинамические и акустические характеристики диффузоров приведены для воздуховыпускной щели высотой 25 мм.
Характеристики диффузоров 1DLKA, 2DLKA c камерами статического давления PLR
|
Модель |
ØD1, мм |
ØD2, мм |
H2, мм |
L, мм |
B, мм |
K, мм |
Gmin, мм |
Gmax, мм |
Вес, кг |
|
1(2)DLKA 125N с PLR 100-125 |
125 |
99 |
170 |
320 |
320 |
120 |
220 |
250 |
3,5 |
|
1(2)DLKA 160N с PLR 125-160 |
160 |
124 |
170 |
470 |
320 |
140 |
220 |
250 |
4,4 |
|
1(2)DLKA 200N с PLR 160-200 |
200 |
159 |
205 |
500 |
440 |
170 |
255 |
285 |
5,4 |
|
1(2)DLKA 250N с PLR 200-250 |
250 |
199 |
245 |
650 |
480 |
195 |
295 |
325 |
8,6 |
|
1(2)DLKA 315N с PLR 250-315 |
315 |
249 |
295 |
700 |
570 |
225 |
345 |
375 |
9,9 |
|
1(2)DLKA 400N с PLR 315-400 |
400 |
314 |
360 |
700 |
570 |
225 |
410 |
440 |
10,8 |
Шумовые характеристики
Октавный уровень звуковой мощности и корректированный уровень звуковой мощности определяются по формулам: Lwокт = Lp10A + Kокт; LwA = Lp10A + 4; где:
- Lwокт, дБ – октавный уровень звуковой мощности;
- Lp10A, дБ(А) – уровень звука (корректированный уровень звукового давления для помещения с эквивалентной площадью звукопоглощения 10 м2) определяется по диаграмме;
- Kокт – поправочный коэффициент;
- LwA, дБ(А) – корректированный уровень звуковой мощности.
|
Модель |
Поправочный коэффициент Kокт, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
1(2)DLKA 125N |
9 |
5 |
0 |
-1 |
1 |
-4 |
-11 |
-10 |
|
1(2)DLKA 160N |
10 |
4 |
1 |
-1 |
1 |
-5 |
-14 |
-12 |
|
1(2)DLKA 200N |
17 |
6 |
7 |
0 |
-2 |
-6 |
-14 |
-11 |
|
1(2)DLKA 250N |
7 |
3 |
0 |
-1 |
2 |
-7 |
-14 |
-11 |
|
1(2)DLKA 315N |
11 |
9 |
5 |
1 |
0 |
-8 |
-14 |
-11 |
|
1(2)DLKA 400N |
7 |
12 |
11 |
-1 |
-10 |
-19 |
-20 |
-14 |
|
1(2)DLKA 125N с PLR 100-125 |
12 |
8 |
8 |
1 |
-4 |
-7 |
-8 |
-8 |
|
1(2)DLKA 160N с PLR 125-160 |
12 |
6 |
6 |
0 |
-2 |
-5 |
-8 |
-8 |
|
1(2)DLKA 200N с PLR 160-200 |
14 |
9 |
9 |
-1 |
-5 |
-8 |
-10 |
-9 |
|
1(2)DLKA 250N с PLR 200-250 |
10 |
9 |
9 |
0 |
-3 |
-10 |
-12 |
-10 |
|
1(2)DLKA 315N с PLR 250-315 |
12 |
8 |
8 |
1 |
-2 |
-9 |
-13 |
-10 |
|
1(2)DLKA 400N с PLR 315-400 |
14 |
9 |
9 |
0 |
-4 |
-11 |
-14 |
-12 |
Снижение шума
|
Модель |
Снижение шума ΔL, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|
|
1(2)DLKA 125N |
20 |
12 |
8 |
5 |
2 |
1 |
3 |
5 |
|
1(2)DLKA 160N |
18 |
12 |
8 |
6 |
3 |
2 |
4 |
5 |
|
1(2)DLKA 200N |
16 |
10 |
6 |
5 |
3 |
1 |
3 |
6 |
|
1(2)DLKA 250N |
16 |
10 |
8 |
6 |
3 |
3 |
4 |
6 |
|
1(2)DLKA 315N |
13 |
8 |
6 |
5 |
3 |
4 |
4 |
6 |
|
1(2)DLKA 400N |
12 |
9 |
8 |
6 |
6 |
4 |
4 |
6 |
|
1(2)DLKA 125N с PLR 100-125 |
24 |
16 |
12 |
17 |
20 |
17 |
15 |
18 |
|
1(2)DLKA 160N с PLR 125-160 |
21 |
10 |
9 |
20 |
11 |
14 |
14 |
16 |
|
1(2)DLKA 200N с PLR 160-200 |
17 |
12 |
11 |
15 |
12 |
9 |
11 |
15 |
|
1(2)DLKA 250N с PLR 200-250 |
15 |
9 |
11 |
12 |
12 |
13 |
12 |
16 |
|
1(2)DLKA 315N с PLR 250-315 |
10 |
8 |
11 |
12 |
12 |
10 |
11 |
13 |
|
1(2)DLKA 400N с PLR 315-400 |
9 |
8 |
10 |
10 |
10 |
9 |
10 |
12 |
