Решетки для установки в воздуховоды и строительные проемы Сезон ВР-ГН3, ВР-ГН4, ВР-ГН5
Решетки Сезон ВР-ГН3, ВР-ГН4, ВР-ГН5 с горизонтальным расположением нерегулируемых жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений. Рамка решетки имеет Г-образную форму (лицевая поверхность выполнена в одной плоскости). Такая конструкция позволяет устанавливать данные решетки в строительные проемы, направление которых меняется в плоскости на 90° (например, при огибании колонны вентиляционным каналом, расположенным в потолке). Минимальный размер решетки Сезон ВР-ГН3, ВР-ГН4, ВР-ГН5 – 500х100 мм, максимальный – 800х500 мм.
Общая характеристика
Решетки изготовлены из алюминиевого профиля в виде рамки и жестко закрепленных под углом 90° к лицевой поверхности изделия горизонтально расположенных жалюзи. Для усиления конструкции рамки и жесткости жалюзи применяются стальные перемычки с декоративными алюминиевыми втулками.
Каждая решетка из серии СЕЗОН ВР-ГН может выступать как самостоятельное законченное изделие, так и как часть секционной решетки. Конструктивные особенности решеток данной серии позволяют устанавливать изделия в проемы различной конфигурации (как в плоскости, так и в пространстве) и практически неограниченной длины. Это достигается путем набора и составления секций до необходимой конфигурации и размера.
Варианты установки — настенное и потолочное расположение.
Конструкция решетки Сезон ВР-ГН3, ВР-ГН4, ВР-ГН5 предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия — белый RAL9016 — в заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

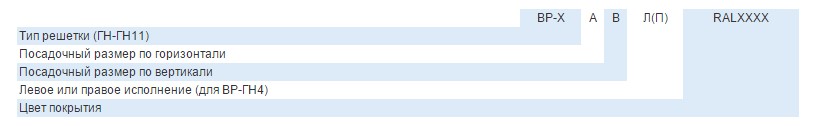

Условные обозначения для заказа
Условное обозначение вентиляционной решетки Сезон ВР-ГН3, ВР-ГН4, ВР-ГН5 при заказе (все размеры посадочные, в мм):
Стандартные размеры
Стандартные типоразмеры, площадь свободного сечения (Fc.с) и теоретическая масса (m) решеток Сезон ВР-ГН3, ВР-ГН4, ВР-ГН5
|
ТИПОРАЗМЕР |
ПАРАМЕТР |
ПОСАДОЧНЫЙ РАЗМЕР ПО ГОРИЗОНТАЛИ, А (мм) |
||
|
500 |
800 |
|||
|
100 |
Fc.c, м2 |
0,0657 |
— |
|
|
m, кг |
1,17 |
— |
||
|
150 |
Fc.c, м2 |
0,0975 |
— |
|
|
m, кг |
1,58 |
— |
||
|
200 |
Fc.c, м2 |
0,1251 |
— |
|
|
m, кг |
1,94 |
— |
||
|
250 |
Fc.c, м2 |
— |
0,2682 |
|
|
m, кг |
— |
3,88 |
||
|
300 |
Fc.c, м2 |
— |
0,3126 |
|
|
m, кг |
— |
4,43 |
||
|
350 |
Fc.c, м2 |
— |
0,3528 |
|
|
m, кг |
— |
4,94 |
||
|
400 |
Fc.c, м2 |
— |
0,3888 |
|
|
m, кг |
— |
5,39 |
||
|
450 |
Fc.c, м2 |
— |
0,4206 |
|
|
m, кг |
— |
5,80 |
||
|
500 |
Fc.c, м2 |
— |
0,4482 |
|
|
m, кг |
— |
6,16 |
||

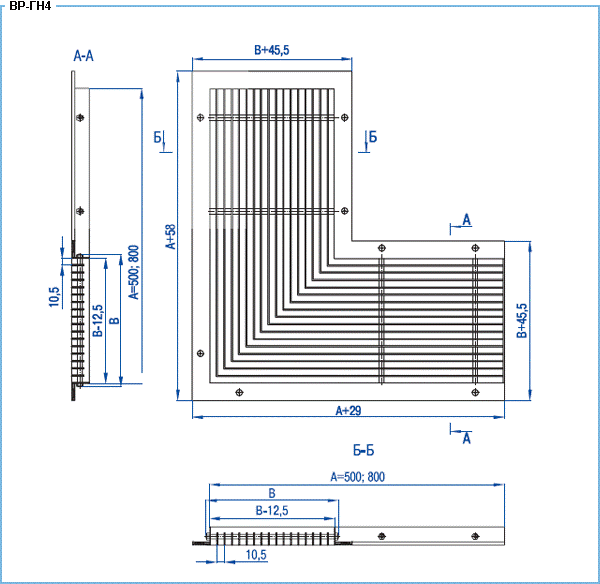

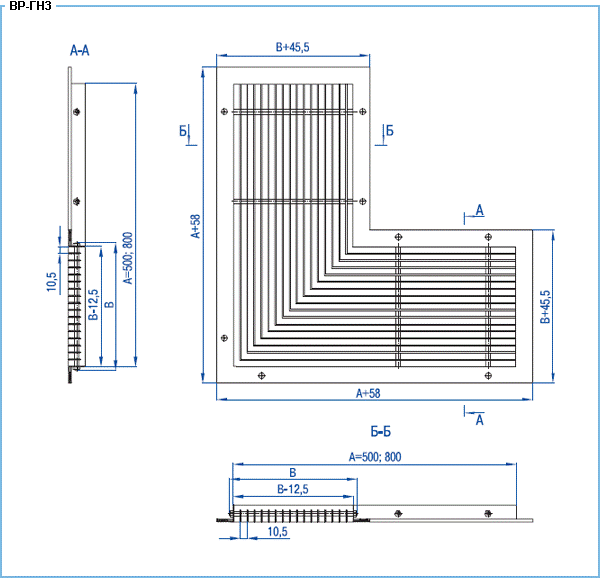

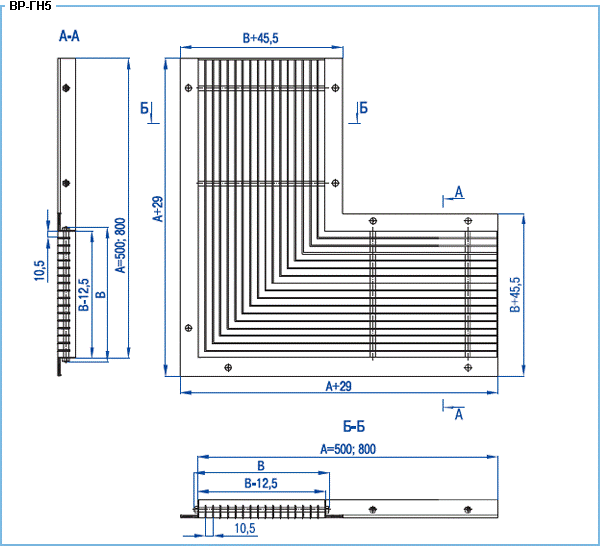

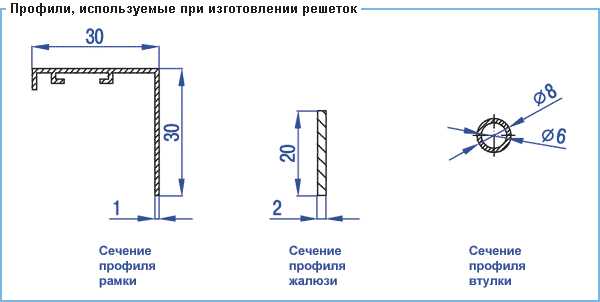

Посадочные размеры и сечение профиля

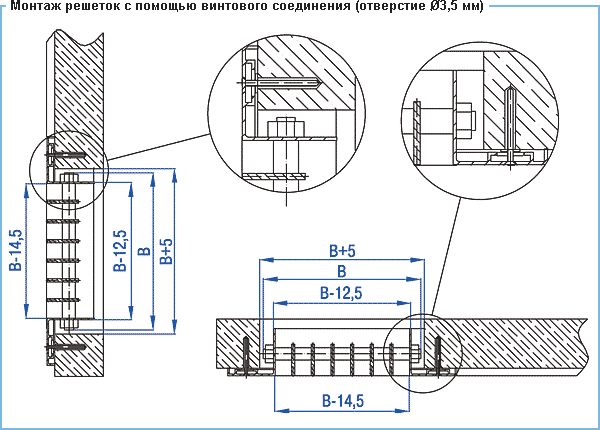

Монтаж и присоединение решеток Сезон ВР-ГН3, ВР-ГН4, ВР-ГН5

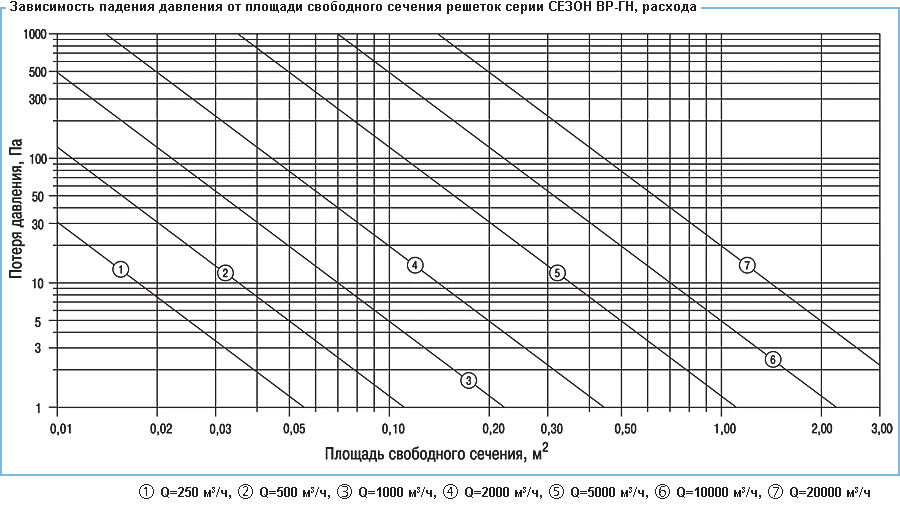

Диаграмма падения давления

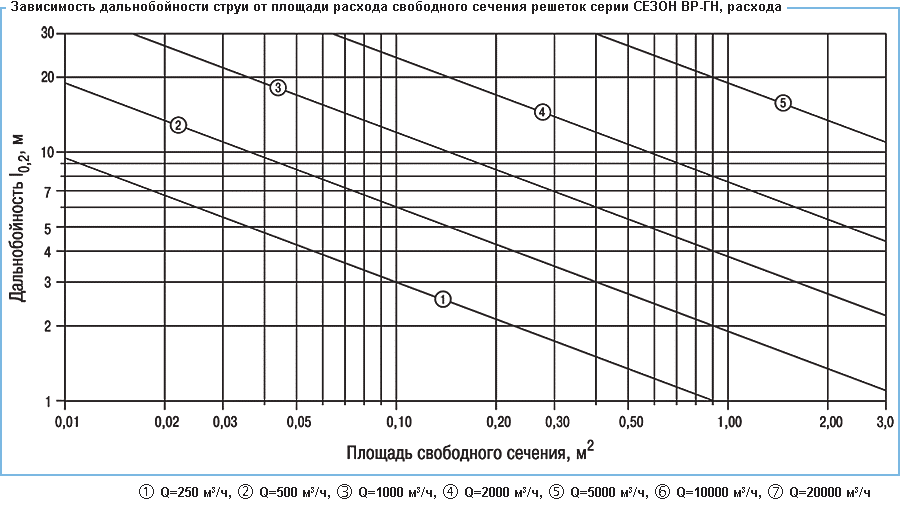

Диаграмма падения дальнобойности струи
