Низкоскоростные воздухораспределители Арктос 2ВНЛ 200Н, 2ВНЛ 250Н, 2ВНЛ 315Н, 2ВНЛ 400Н, 2ВНЛ -200НБ, 2ВНЛ 250Н-Б, 2ВНЛ 315Н-Б, 2ВНЛ 400Н-Б
Низкоскоростные воздухораспределители Арктос 2ВНЛ 200Н(Б), 250Н(Б), 315Н(Б), 400Н(Б) прямоугольной формы с перфорированной лицевой панелью предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции. Воздухораспределители 2ВНЛ устанавливаются в свободном пространстве помещения на полу около стены или в нише. Материал изготовления – листовая сталь. Минимальный размер воздухораспределителей Арктос 2ВНЛ – 300х600х1200 мм, максимальный – 500х1000х1200 мм.
Общая характеристика
При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
Область применения низкоскоростных воздухораспределителей Арктос 2ВНЛ 200Н, 2ВНЛ 250Н, 2ВНЛ 315Н, 2ВНЛ 400Н, 2ВНЛ -200НБ, 2ВНЛ 250Н-Б, 2ВНЛ 315Н-Б, 2ВНЛ 400Н-Б – производственные, общественные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.
Воздухораспределитель Арктос 2ВНЛ изготавливается из листовой стали и состоит из наружной перфорированной обечайки, днища, крышки с подводящим патрубком, боковых стенок, задней стенки и внутреннего перфорированного рассекателя, обеспечивающего равномерную подачу воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
Низкоскоростные воздухораспределители 2ВНЛ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.
Аксессуары
- Декоративный кожух;
- Подставка;
- кронштейны.
Технический рисунок
Размеры и модели низкоскоростных воздухораспределителей Арктос 2ВНЛ, 2ВНЛ-Б
|
Модель |
F0, м2 |
Ødп, мм |
A, мм |
В, мм |
h, мм |
b, мм |
b1, мм |
Вес, кг |
|
2ВНЛ |
||||||||
|
2ВНЛ 200Н |
0,72 |
200 |
300 |
600 |
1200 |
130 |
— |
23,4 |
|
2ВНЛ 250Н |
0,84 |
250 |
350 |
700 |
1200 |
155 |
— |
27,5 |
|
2ВНЛ 315Н |
1,02 |
315 |
425 |
850 |
1200 |
198 |
— |
33,7 |
|
2ВНЛ 400Н |
1,20 |
400 |
500 |
1000 |
1200 |
230 |
— |
37,9 |
|
2ВНЛ-Б |
||||||||
|
2ВНЛ 200Н-Б |
0,72 |
200 |
300 |
600 |
1200 |
— |
145 |
23,4 |
|
2ВНЛ 250Н-Б |
0,84 |
250 |
350 |
700 |
1200 |
— |
170 |
27,5 |
|
2ВНЛ 315Н-Б |
1,02 |
315 |
425 |
850 |
1200 |
— |
200 |
33,7 |
|
2ВНЛ 400Н-Б |
1,20 |
400 |
500 |
1000 |
1200 |
— |
244 |
37,9 |
Установка в системах приточной вентиляции низкоскоростных воздухораспределителей Арктос 2ВНЛ, 2ВНЛ-Б

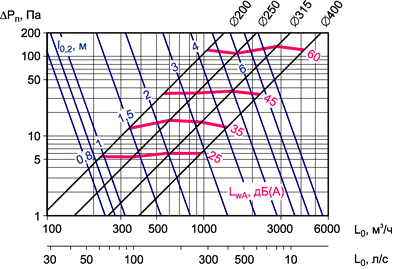

Данные для подбора воздухораспределителей 2ВНЛ при подаче воздуха
|
Модель |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
LwA=60 дБ(А) |
|||||||||||||||
|
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
L0, |
∆Pпол |
Дальнобой- |
||||||||
|
ность, м |
ность, м при |
ность, м при |
ность, м при |
||||||||||||||||
|
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
м3/ч |
Па |
Vx, м/с |
||||||||
|
0,2 |
0,5 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
|||||||||
|
2ВНЛ 200Н (-Б) |
230 |
6 |
0,8 |
0,3 |
320 |
11 |
1,2 |
0,5 |
0,3 |
570 |
34 |
2,1 |
0,8 |
0,5 |
1100 |
128 |
4,0 |
1,6 |
1,1 |
|
2ВНЛ 250Н (-Б) |
350 |
5 |
1,2 |
0,5 |
600 |
15 |
2,0 |
0,8 |
0,5 |
900 |
34 |
3,0 |
1,2 |
0,8 |
1700 |
123 |
5,7 |
2,3 |
1,5 |
|
2ВНЛ 315Н (-Б) |
600 |
6 |
1,8 |
0,7 |
950 |
15 |
2,9 |
1,1 |
0,8 |
1500 |
38 |
4,5 |
1,8 |
1,2 |
2800 |
131 |
8,5 |
3,4 |
2,3 |
|
2ВНЛ 400Н (-Б) |
1000 |
6 |
2,8 |
1,1 |
1500 |
14 |
4,2 |
1,7 |
1,1 |
2400 |
37 |
6,7 |
2,7 |
1,8 |
4500 |
130 |
13 |
5,0 |
3,3 |

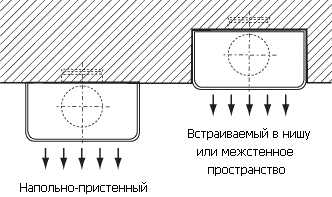

Монтаж воздухораспределителя Арктос ВНЛ, ВНЛ-Б
