Крышные вентиляторы Systemair DVCI 190-S (1Ph/230V)
Крышные вентиляторы Systemair DVCI 190-S выполнены из алюминия и имеют слой изоляции из минеральной ваты толщиной 50 мм. Они оборудованы EC-двигателями постоянного тока с внешним ротором и встроенным устройством управления производительностью. Максимальный расход воздуха – 709 м3/ч, частота вращений – 3114 мин-1, максимальная температура перемещаемого воздуха - 60 °C.
Общая характеристика
Рама вентиляторов Systemair DVCI 190-S изготовлена из оцинкованной стали с защитным порошковым покрытием, а рабочее колесо - из полиамида РА6. Вентиляторы серии DVС имеют вертикальный выброс воздуха.
Вентиляторы DVCI-S оборудованы EC-двигателями постоянного тока с внешним ротором и встроенным устройством управления производительностью. Двигатели оснащены электронной системой защиты от перегрева электродвигателя, дополнительные устройства защиты от перегрева не требуются.
Напряжение питания однофазных электродвигателей может изменяться от 200 до 277 В.
Вентиляторы монтируются на крышный короб типа FDS, SSD.
Преимущества:
- 100% контроль скорости.
- Интегрированная электронная защита двигателя.
- Низкий уровень шума.
- Не требуют техобслуживания и надежны в работе.
- Энергосберегающие.
Технический рисунок
|
|
Величина |
Ед. измер. |
|
A |
497 |
мм |
|
B |
295 |
мм |
|
C |
179 |
мм |
|
øD |
213 |
мм |
|
E |
335 |
мм |
|
F |
245 |
мм |
|
G |
105 |
мм |
|
H |
6xM6 |
мм |
|
øI |
10(4x) |
мм |
Техническая характеристика вентиляторов Systemair DVCI 190-S
|
Параметр |
Величина |
Ед. измер. |
|
Напряжение |
230 |
В |
|
Частота |
50 |
Гц |
|
Фазность |
1 |
~ |
|
Входная мощность (P1) |
87,8 |
Вт |
|
Ток |
0,653 |
A |
|
Макс. расход воздуха |
709 |
м³/ч |
|
Частота вращения |
3114 |
1/мин |
|
Максимальная температура перемещаемого воздуха |
60 |
°C |
|
Максимальная температура перемещаемого воздуха при регулировании |
60 |
°C |
|
Уровень звукового давления на расстоянии 4м (свободный объем) |
54 |
дБ(А) |
|
Уровень звукового давления на расстоянии 10м (свободный объем) |
46 |
дБ(А) |
|
Вес |
12 |
кг |
|
Класс изоляции |
B |
|
|
Класс защиты двигателя |
44 |
IP |
Рабочая характеристика

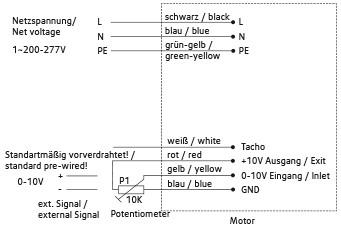

Схема подключения
