Диффузор Systemair VVKR-A-S-300x8-B вихревой
Основная информация
Описание
VVKR представляет собой потолочный вихревой диффузор с квадратной лицевой панелью и радиально расположенными поворотными направляющими лопатками.
Назначение
Диффузор может использоваться для теплого и холодного воздуха, в приточных и вытяжных системах, в помещениях с высотой потолка до 4 метров. При необходимости, форму воздушной струи можно регулировать.
Конструкция
Лицевая панель диффузора VVKR выполнена из стали с порошковым покрытием (RAL 9010). Поворотные лопатки изготовлены из черного пластика.
Монтаж
Диффузор крепится к вентиляционной камере (дополнительная принадлежность) при помощи одного центрального винта на фронтальной панели.
Характеристики:

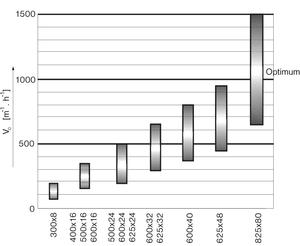

Диаграмма быстрого подбора

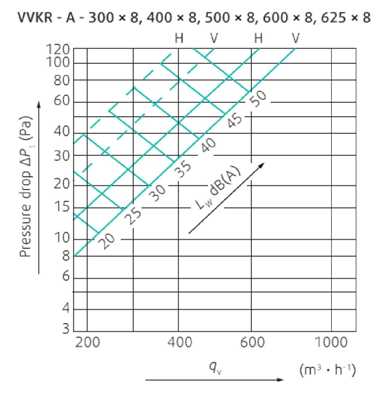

Pressure drop and sound power level of the supply air

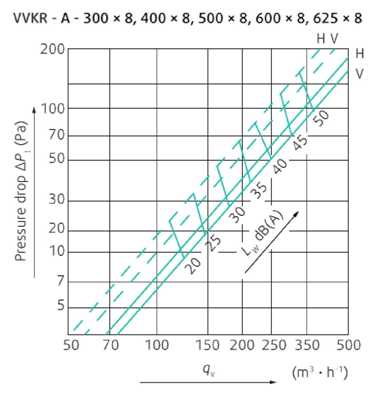

Pressure drop and sound power level of the extract air

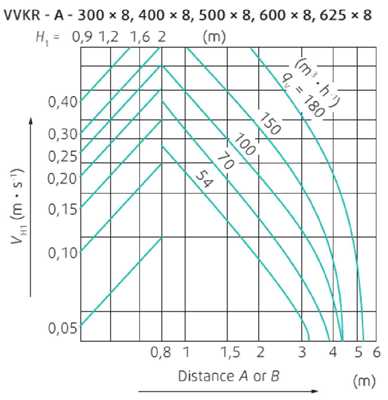

Air flow velocity in the occupied zone

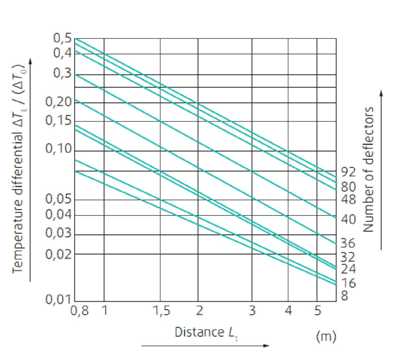

Temperature differential
Legend
| H | |
Horizontal (side) connection |
| V | Vertical (top) connection | |
|
_______ |
Control damper opened | |
| ---------- | Control damper 45° |
Размеры:

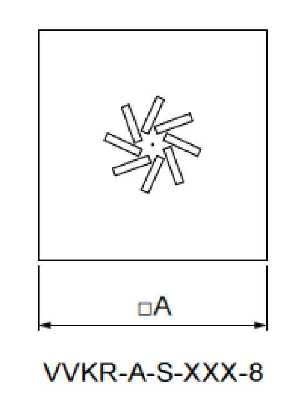

Diffuser dimensions
| Size | A | øD |
| (mm) | ||
| 300 | 296 | 298 |
| 400 | 396 | 398 |
| 500 | 496 | 498 |
| 600 | 596 | 598 |
| 625 | 621 | 623 |
| 800 | 796 | 798 |
| 825 | 821 | 823 |
Weight for square diffusers
| Size | Number of deflectors | |||||||||||
| 8 | 16 | 24 | 32 | 36 | 40 | 48 | 54 | 64 | 72 | 80 | 92 | |
| 300 | 0,7 | |||||||||||
| 400 | 1,2 | 1,1 | ||||||||||
| 500 | 1,9 | 1,8 | 1,7 | 1,6 | ||||||||
| 600 | 2,6 | 2,6 | 2,5 | 2,5 | 2,4 | 2,5 | 2,4 | |||||
| 625 | 2,8 | 2,8 | 2,8 | 2,7 | 2,6 | 2,7 | 2,6 | 2,6 | ||||
| 800 | 4,5 | 4,5 | 4,1 | |||||||||
| 825 | 4,7 | 4,8 | 4,4 | |||||||||
Free area
| Type | Size x Number of deflectors | Free area | |
| With deflectors | Without deflectors | ||
| (m2) | |||
| A | 300x8, 400x8, 500x8, 600x8, 625x8 | 0,00814 | 0,01714 |
| 400x16, 500x16, 600x16, 625x16 | 0,01628 | 0,03427 | |
| 500x24, 600x24, 625x24 | 0,02443 | 0,05141 | |
| 600x32, 325x32 | 0,03257 | 0,06854 | |
| 600x40, 625x40 | 0,04071 | 0,08568 | |
| 600x48, 625x48 | 0,04885 | 0,10282 | |
| 625x54 | 0,05496 | 0,11567 | |
| 825x80 | 0,08142 | 0,17136 | |
| 800x72 | 0,08575 | 0,17706 | |
| B | 300x8, 400x8, 500x8, 600x8, 625x8 | 0,00814 | 0,01714 |
| 400x16, 500x16, 600x16, 625x16 | 0,02044 | 0,04188 | |
| 500x24, 600x24, 625x24 | 0,2858 | 0,05902 | |
| 600x40, 625x40 | 0,04487 | 0,09329 | |
| 800x64, 825x64 | 0,07761 | 0,15992 | |
| C | 300x8, 400x8, 500x8, 600x8, 625x8 | 0,01022 | 0,02094 |
| 400x16, 500x16, 600x16, 625x16 | 0,02044 | 0,04188 | |
| 500x36, 600x36, 625x36 | 0,04288 | 0,08853 | |
| 600x48, 625x48 | 0,05717 | 0,11804 | |
| 825x92 | 0,11235 | 0,23131 | |
