Клапаны постоянного расхода воздуха Polar Bear CVD для круглых воздуховодов

Основная информация

Клапаны постоянного расхода воздуха CVD предназначены для применения в системах вентиляции и кондиционирования различного назначения, когда требуется обеспечить постоянный расход воздуха на отдельных участках вентиляционной системы вне зависимости от изменения рабочих параметров самой системы. Клапаны CVD устанавливаются внутри воздуховодов круглого сечения и обеспечивают поддержание постоянного расхода воздуха в широком диапазоне давлений от 50 до 200 Па.

Применение клапанов CVD позволяет существенно сэкономить трудозатраты на пуско-наладочные работы, обеспечивая быструю и точную балансировку вентиляционных систем.

Принцип действия клапана основан на изменении его аэродинамического сопротивления при изменении давления в вентиляционной системе: чувствительный элемент (подпружиненная заслонка), увеличивая или уменьшая площадь проходного сечения, компенсирует изменившееся давления в системе и, таким образом, обеспечивает постоянство расхода.

Конструктивно клапаны CVD представляют собой корпус, снабженный резиновым уплотнением, внутри которого размещена заслонка, опирающаяся на калиброванную пружину из нержавеющей стали, и набор дополнительных съемных пластиковых вставок. Каждый клапан CVD имеет от трёх до пяти предварительно настроенных рабочих значений расхода воздуха; настройка клапана на конкретное рабочее значение осуществляется изменением количества съемных вставок.

Монтаж клапанов постоянного расхода воздуха CVD допускается как на горизонтальных (заслонка должна быть расположена снизу), так и на вертикальных участках воздуховодов.

Клапаны изготовливаются из самозатухающего полимера. Максимально допустимая температура перемещаемого воздуха - +60°С.

Технические характеристики

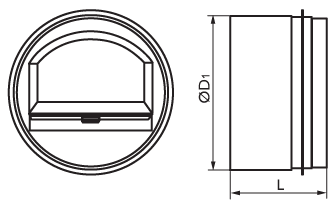

Модель	Ступени фиксированного расхода воздуха, м3/ч	ØD, мм	L, мм	Вес, кг

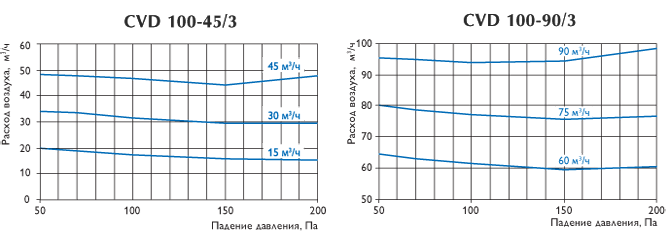

CVD 100-45/3	15 / 30 / 45	96	60	0,10
CVD 100-90/3	60 / 75 / 90	96	60	0,10

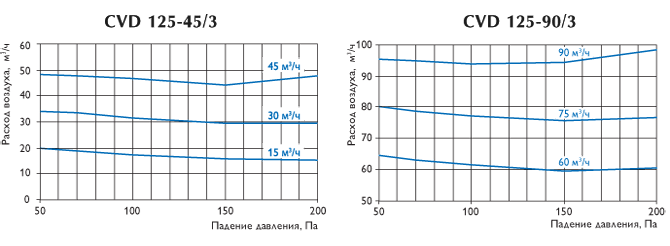

CVD 125-45/3	15 / 30 / 45	120	90	0,13
CVD 125-90/3	60 / 75 / 90	120	90	0,13

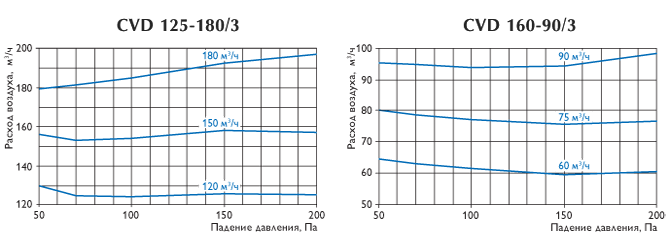

CVD 125-180/3	120 / 150 / 180	120	90	0,16
CVD 160-90/3	60 / 75 / 90	156	89	0,20

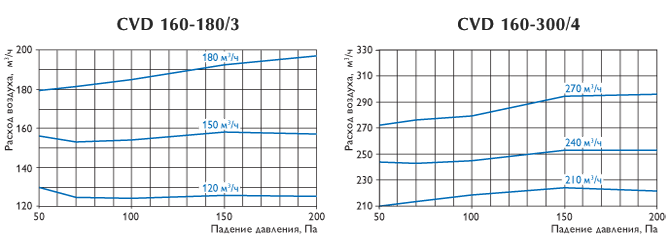

CVD 160-180/3	120 / 150 / 180	156	89	0,20
CVD 160-300/4	210 / 240 / 270 / 300	156	89	0,20

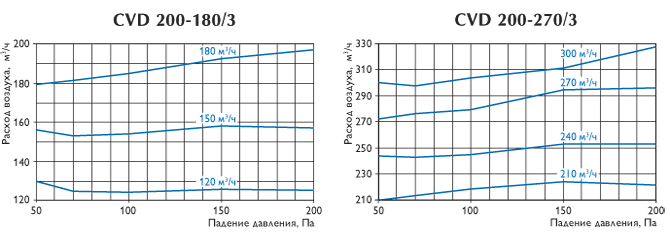

CVD 200-180/3	120 / 150 / 180	196	90	0,39
CVD 200-270/3	210 / 240 / 270	196	90	0,39

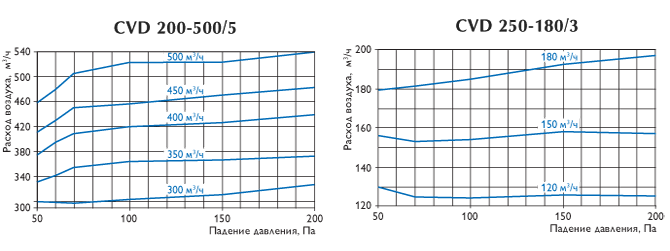

CVD 200-500/5	300 / 350 / 400 / 450 / 500	196	90	0,39
CVD 250-180/3	120 / 150 / 180	244	87	0,68

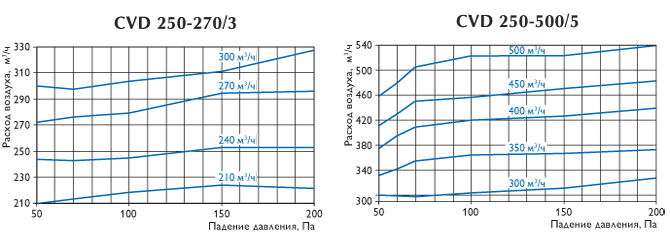

CVD 250-270/3	210 / 240 / 270	244	87	0,68
CVD 250-500/5	300 / 350 / 400 / 450 / 500	244	87	0,68

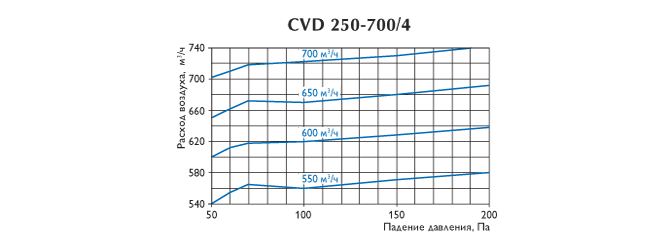

CVD 250-700/4	550 / 600 / 650 / 700	244	87	0,68

Шумовые характеристики

Расход, м3/ч	Lw, дБ(A)
Расход, м3/ч	50 Па	100 Па	150 Па	200 Па
15	25	29	32	35
30	26	31	35	38
45	27	33	36	39
60	32	37	39	42
75	32	37	40	42
90	32	38	41	44
120	30	34	39	42
150	33	37	41	45
180	34	40	44	47
210	34	40	42	44
240	35	41	44	47
270	37	43	45	49
300	33	37	42	45
350	35	40	44	47
400	37	42	45	50
450	38	44	46	51
500	39	46	48	53
