Воздушный клапан Systemair Tune-R-250-3-M1 с электроприводом под круглый канал
Основная информация
Описание:
Tune-R-3 - клапан для контроля и регулирования расхода воздуха для круглых воздуховодов. Крыло клапана имеет 4 класс герметичности, корпус клапана имеет герметичность класса С (согласно с EN 1751). Идеально подходят для установки в системах вентиляции с высокими требованиями к герметичности (например: больничные палаты, кабинеты в промышленных зданиях). Так же крыло клапана плотно прилегает к корпусу и при его помощи воздуход можно полностью отсечь. Специальная конструкция клапана позволяет внешене изолировать его слоем изоляции 50 мм. Выпускаются клапаны типоразмеров Ø 80-630. Максимальная рабочая температура: 100 °С, Максимальное давление воздуха 1000 Па.
Описание конструкции:
Клапан изготовлен из оцинкованной листовой стали. Втулки изготовлены из черной резины. Пластиковые прокладки изготовлены из полипропилена. Все комплектующие медленно горючие. Клапан этой версии поставляется с приводом Belimo 230V.
Версии клапанов в зависимости от класса герметичности:
1 - Класс герметичности корпуса: А, класс герметичности крыла: 1 (без резиновых втулок на входе и не крыле)
2 - Класс герметичности корпуса: С, класс герметичности крыла: 1 (с резиновыми ставками на входе, без резиновых вставок на крыле)
*3 - Класс герметичности корпуса: С, класс герметичности крыла: 4 (с резиновыми вставками на входе и на крыле)
Версии приводов:
M0 - подготовлен к установке привода
M1 - 230V поворотный привод
M2 - 24V поворотный привод
M3 - 24V, 0-10V управляемый привод
M4 - 230V привод с пружинным возвратом
M5 - 24V привод с пружинным возвратом

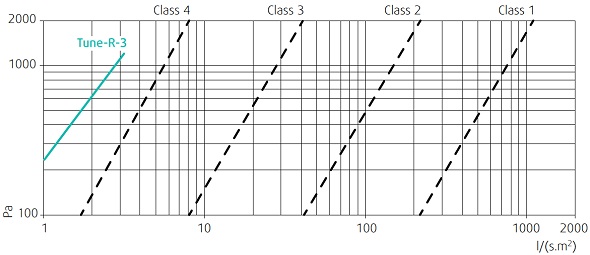

Технические характеристики

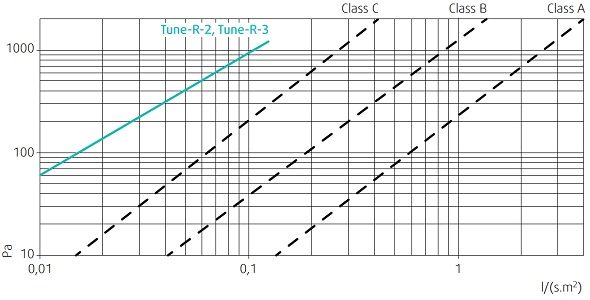

Классификация утечек корпуса согласно стандарту EN 1751

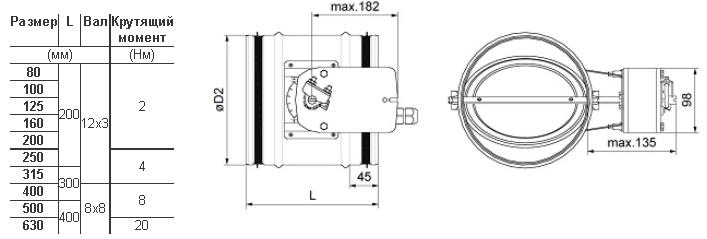

Размеры

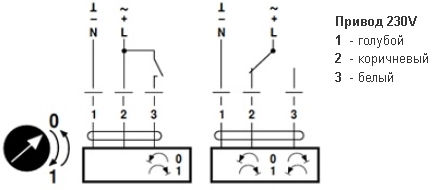

Схема подключения
