Воздушный клапан Systemair EFD 110-60 Damper cl.3 + NF24 с приводом с возвратной пружиной под круглый и прямоугольный канал

Отсечной клапан EFD для прямоугольных воздуховодов (24В)

Клапан EFD оборудован электроприводом с пружинным возвратом (24В). Герметичность клапана EFD соответствует классу 3 стандарта EN 1751:1998 ANNEX C.2. Клапан необходим для защиты теплообменника от замораживания и для защиты помещения от чрезмерного охдаждения при отключении агрегата. Привод клапана EFD подключается к клемной колодке, расположенной в блоке автоматики.

Конструкция:

Клапан EFD для прямоугольных воздуховодов представляет собой многостворчатый клапан со встречным вращением створок. Створки закреплены в пластмассовых опорах. Корпус клапана выполнен из листовой стали. С внешней стороны корпуса клапан оснащен рычажным механизмом вращения створок (с защитным покрытием). Клапан предназначен для монтажа с горизонтальным расположением створок. Клапан изготовлен из стали, оцинкованной методом горячего погружения. Клапан подготовлен для нанесения изоляционного покрытия с внешней стороны корпуса и имеет стрелки, показывающие положение створок клапана. Максимальная температура рабочей среды клапана 100°C.

Техническое обслуживание:

Для эффективной работы клапана рекомендуется не реже 2 раз в год проводить его техническое обслуживание. При наличии загрязнений створки следует очистить. Проверьте состояние уплотнительных прокладок и, при необходимости, смажьте оси створок.

Технические характеристики

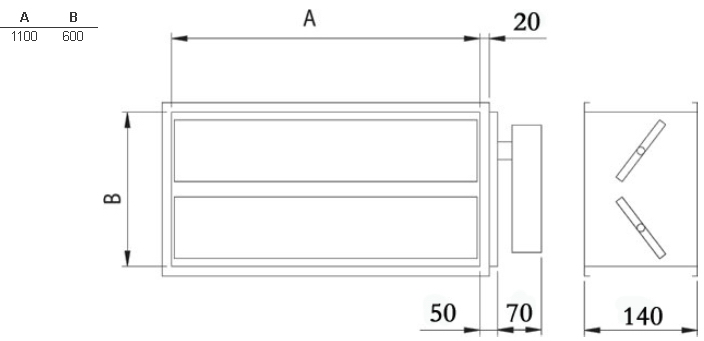

Размеры
