Отсечной клапан с приводом Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50, EFD 100-35 + LF 24 для прямоугольных воздуховодов

Отсечной клапан с приводом Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50 + LF 24 для прямоугольных воздуховодов оборудован электроприводом с пружинным возвратом (24В). Герметичность клапана EFD соответствует классу 3 стандарта EN 1751:1998 ANNEX C.2. Клапан необходим для защиты теплообменника от замораживания и для защиты помещения от чрезмерного охлаждения при отключении агрегата. Привод клапана EFD подключается к клеммой колодке, расположенной в блоке автоматики.

Добавить в список предзаказа ?

Посмотреть прайс-лист категории

Технический рисунок

Отсечной клапан с приводом Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50, EFD 100-35 + LF 24 для прямоугольных воздуховодов - технический рисунок

Модель	A, мм	B, мм
EFD 70-40	700	400
EFD 80-35	800	350
EFD 80-40	800	400
EFD 80-50	800	500
EFD 100-35	1000	350

Конструкция клапанов Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50, EFD 100-35 + LF 24

Клапан Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50 + LF 24 для прямоугольных воздуховодов представляет собой многостворчатый клапан со встречным вращением створок. Створки закреплены в пластмассовых опорах. Корпус клапана выполнен из листовой стали. С внешней стороны корпуса клапан оснащен рычажным механизмом вращения створок (с защитным покрытием). Клапан предназначен для монтажа с горизонтальным расположением створок. Клапан изготовлен из стали, оцинкованной методом горячего погружения. Клапан подготовлен для нанесения изоляционного покрытия с внешней стороны корпуса и имеет стрелки, показывающие положение створок клапана. Максимальная температура рабочей среды клапана 100°C.

Техническое обслуживание

Для эффективной работы клапана рекомендуется не реже 2 раз в год проводить его техническое обслуживание. При наличии загрязнений створки следует очистить. Проверьте состояние уплотнительных прокладок и, при необходимости, смажьте оси створок.

Техническая характеристика клапанов Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50, EFD 100-35 + LF 24

Параметр	Величина	Ед. изм.
Напряжение	24	AC/DC В
Частота	50	Гц
Потребляемая мощность	5	Вт
Допустимый диапазон температуры окружающей среды	-30...+50	°С
Класс защиты корпуса	54	IP

Аэродинамическое сопротивление

Отсечной клапан с приводом Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50, EFD 100-35 + LF 24 для прямоугольных воздуховодов - сопротивление

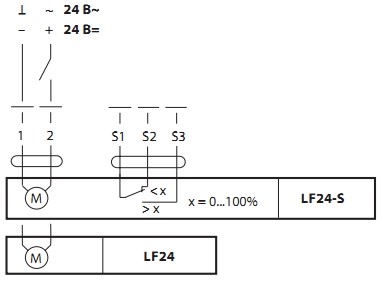

Схема подключения клапанов Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50, EFD 100-35 + LF 24

Отсечной клапан с приводом Systemair EFD 70-40, EFD 80-35, EFD 80-40, EFD 80-50, EFD 100-35 + LF 24 для прямоугольных воздуховодов - схема
